ArcGlide THC Manual de instrucciones 2-31
INSTALACIÓN
Instalar el módulo de control donde sea fácil leer la pantalla y llegar a los controles para la instalación y localización
de problemas. Lo ideal es un armario de cableado seco y sin polvo. Dejar un espacio libre de 20,32 cm por el frente
del módulo de control y de 6,36 mm por el disipador de calor.
1. Montar el módulo de control con cuatro tornillos.
2. Conectar el extremo con banda roja del cable de interfaz del elevador al conector que dice Lifter (elevador) (con
el círculo rojo). Consulte Conectar cables Hypernet o Conectar cables discretos para informarse más sobre la forma
de conectar los cables al módulo de control.
3. Conectar un extremo del cable de alimentación al conector que dice AC Power (alimentación CA) al frente del
módulo de control. Dejar listo el otro extremo para el tomacorriente de 120/240 VCA.

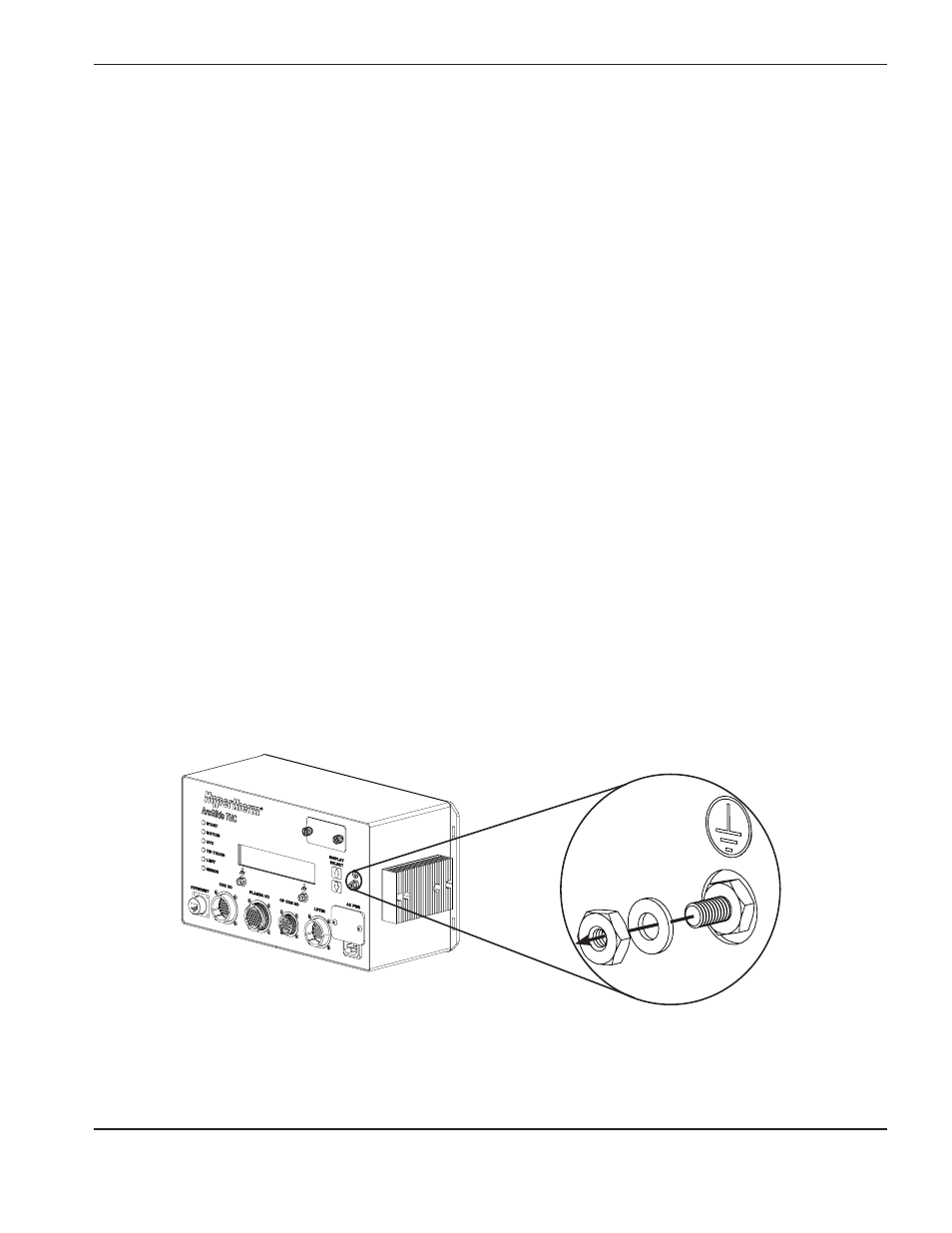

Poner a tierra el módulo de control
Para poner a tierra el módulo de control:
1. Quitarle la tuerca y la arandela de arriba al conjunto de toma a tierra que está en el frente del módulo de control.
2. Poner el terminal del cable de masa en el borne de tierra.
3. Ponerle de nuevo la tuerca y la arandela al borne de tierra y apretar con los dedos hasta que el terminal a tierra
entre en contacto con ellas.
4. Conectar el otro extremo del cable de masa a un terminal de la barra “bus” de la mesa de corte.
Para más información, ver Prácticas recomendadas de puesta a tierra y apantallamiento.
Poner a tierra el módulo de control
