ArcGlide THC

Manual de instrucciones

2-49

INSTALACIÓN

2

Entradas de contacto seco

Entradas de fuente convertidora de voltaje (VSC)

3,9 K

3,9 K

3,9 K

12 VCD a 24 VCD

12 VCD a 24 VCD

12 VCD a 24 VCD

(alimentación externa)

Interruptor

Circuitos internos ArcGlide

+

+

+

Ejemplos de señales discretas de la interfaz ArcGlide

Entradas

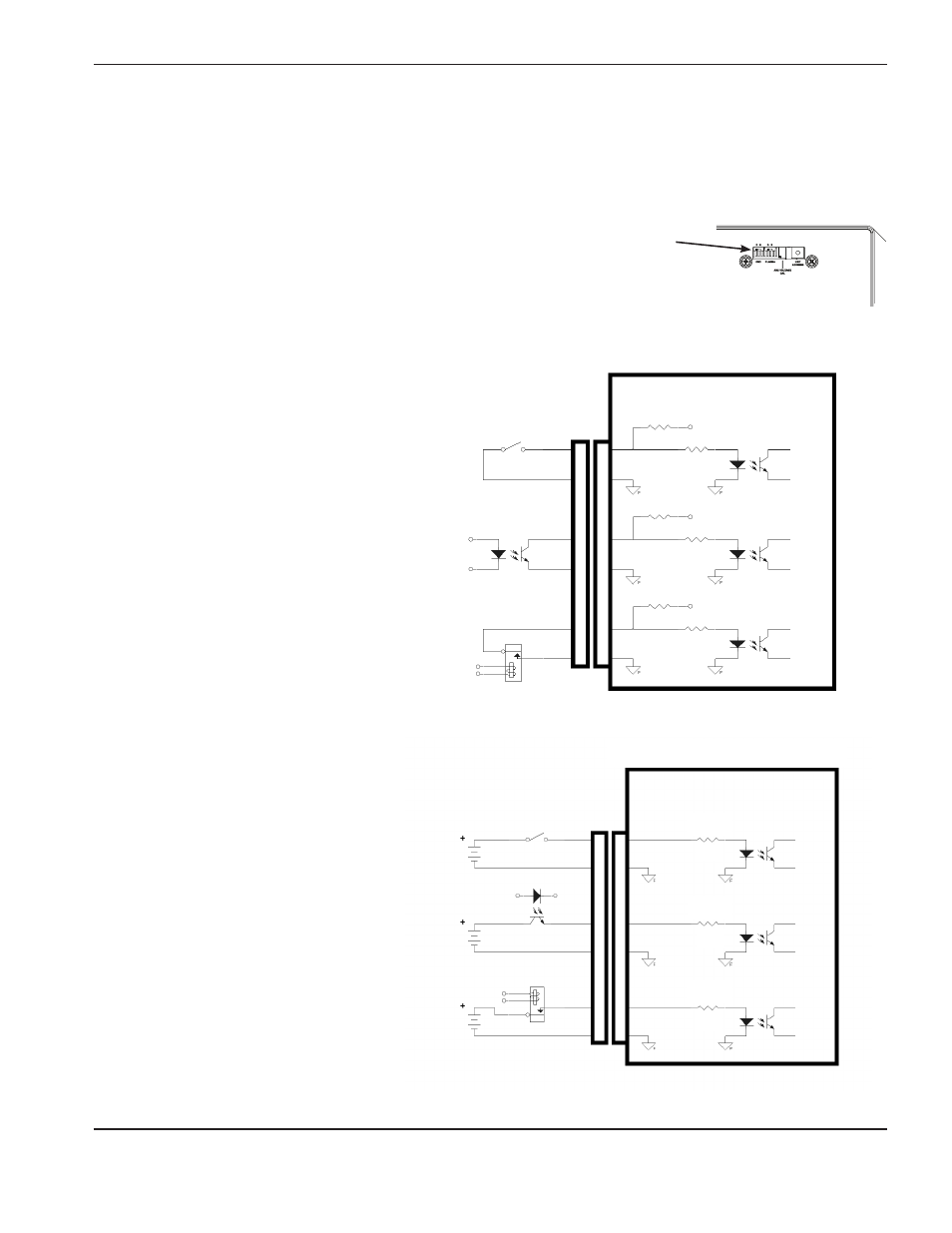

Las figuras a continuación muestran diagramas eléctricos simplificados de las entradas al THC ArcGlide.

Las entradas al CNC y plasma pueden configurarse con contactos secos (sin voltaje externo),

son las predeterminadas, o con entradas positivas de fuente convertidora de voltaje (VSC).

Las entradas tienen dos modos diferentes que se seleccionan usando los interruptores

detrás de la puerta de calibración y ajuste en la parte superior derecha del frente del módulo

de control.
El modo seleccionado automáticamente compensa la inversión de polaridad, de modo que,

en ambos casos, una entrada de interruptor cerrado va a activar la señal.
Todas las entradas a las interfaces

del elevador y de la consola del

operador están fijas en el modo

de contacto seco.

Interruptor

Optoacoplador

Relevador

+24 V

+24 V

+24 V

3,9 K

3,9 K

3,9 K

3,9 K

3,9 K

3,9 K

Circuitos internos ArcGlide

+

+

+
