ArcGlide THC
Manual de instrucciones
2-19

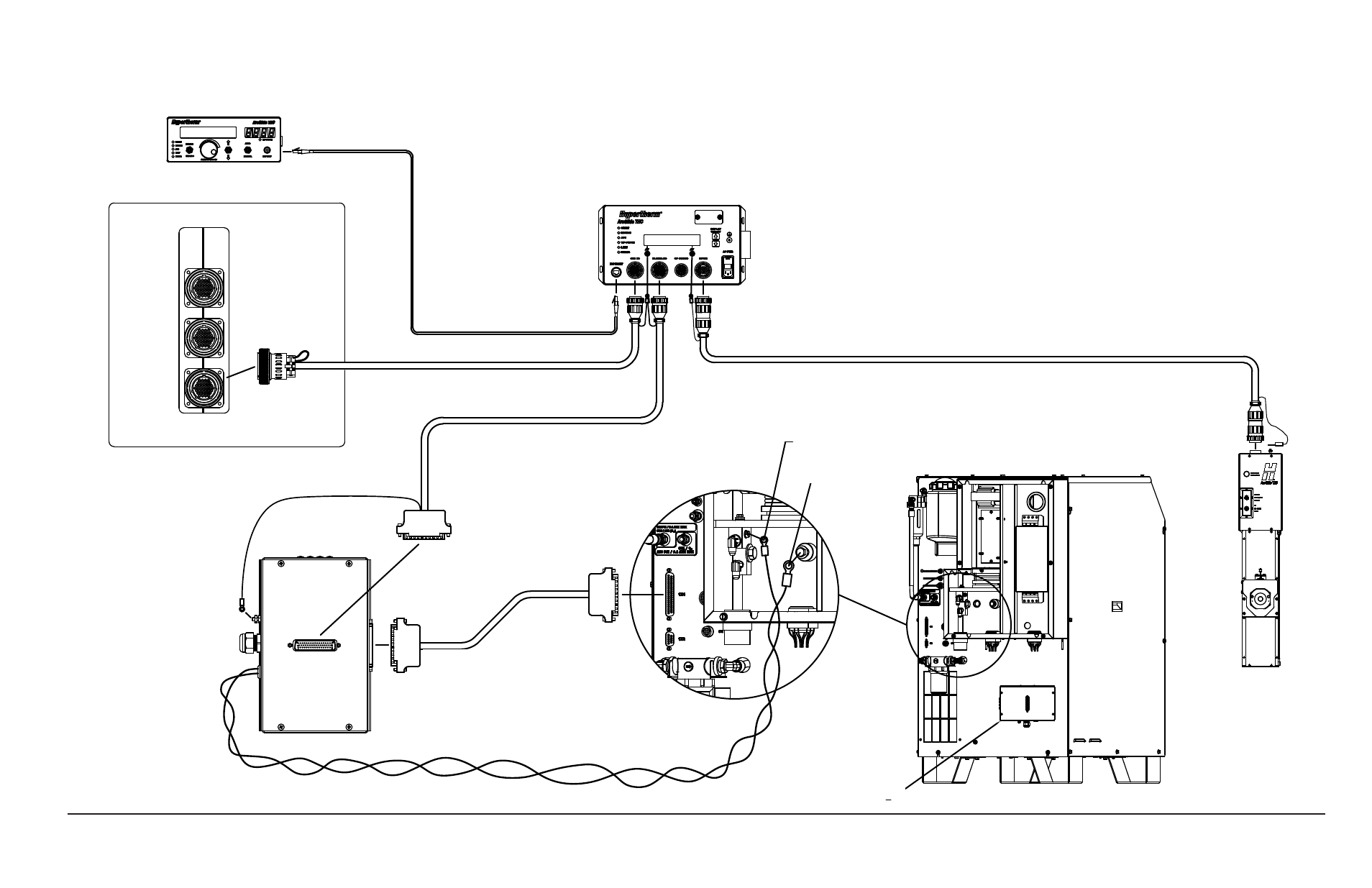

THC ArcGlide con comunicación discreta a un CNC Picopath y un sistema de plasma HSD130
Dirección 1 HMI
ArcGlide
Dirección 1 del módulo
de control ArcGlide
CNC con interfaz Picopath
HSD130
Interfaz del plasma,
montada externamente
por el cliente.
Cable E/S de interfaz del plasma
Cable de interfaz
123209
Cables de sensado por voltaje de arco Use un cable de par
trenzado de ~0,9 mm2, con valor nominal de 600 V o más
Electrodo (-)
Masa (+)
Cable E/S del CNC
Cable de interfaz del elevador
Cable Ethernet apantallado
DB50
DB37
Elevador
ArcGlide
Ejes 3, 4
Ejes 1, 2
E/S
DB37
Interfaz del
plasma (090052)
2
