Interfaz del elevador (228580), Interfaz del elevador (228580) -61 – Hypertherm THC ArcGlide Manual del usuario
Página 189
ArcGlide THC
Manual de instrucciones
4-61
ManteniMiento
J8 interruptor de habilitar/inhabilitar
J7 Puntero láser
J4 anti-colisión
J3 interruptor de final de carrera superior
J1 interruptor de final de carrera inferior

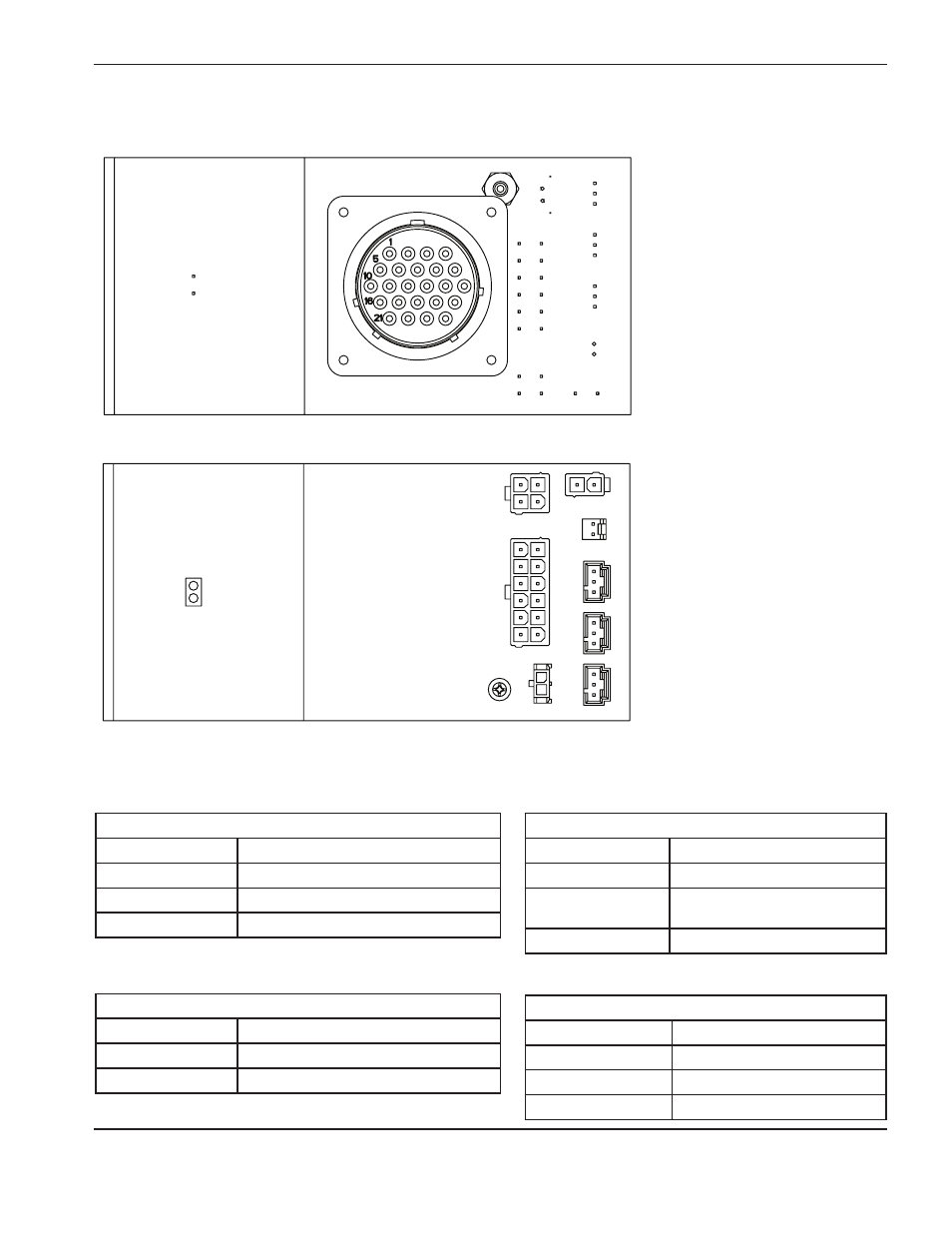

interfaz del elevador (228580)
tarjeta de circuito impreso de la interfaz del elevador
J1 interruptor de final de carrera superior
número de patilla Señal
1
+12 VCD
2
Interruptor de final de carrera superior
3
Común
J2 indicador luminoso activo de la estación
número de patilla Señal
1
+5 VCD
2
Común
J3 interruptor de final de carrera inferior
número de patilla Señal
1
+12 VCD
2
Interruptor de final de carrera
inferior
3
Común
J4 interruptor anti-colisión
número de patilla Señal
1
+12 VCD
2
Interruptor anti-colisión
3
Común
J10
interfaz elevador
J6
Codificador del freno del motor
J9
interruptor subir/bajar
J2 indicador luminoso
J5 Punta de la antorcha
1
1
1
1
1
1
1
1
1
Superficie inferior de la interfaz
Superficie superior de la interfaz
