ArcGlide THC Manual de instrucciones 2-9
INSTALACIÓN

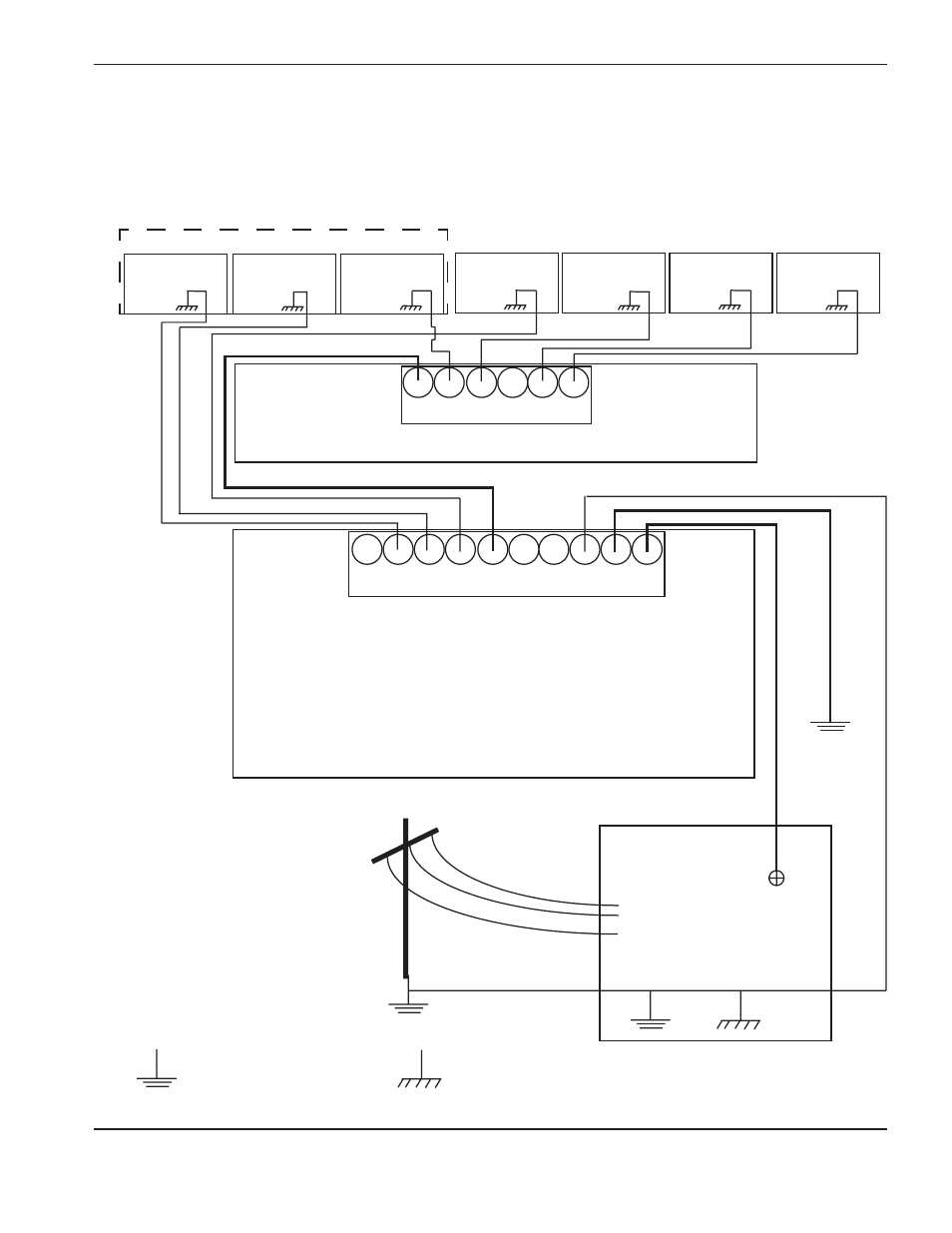

Diagrama de puesta a tierra
Puesta a tierra RFI y EMI
La puesta a tierra y apantallamiento RFI y EMI es el sistema de puesta a tierra que limita la cantidad de “ruido” eléctrico
emitido por los sistemas de plasma y mando motor. También limita la cantidad de ruido que reciben el CNC y los demás
circuitos de control y medición.
ArcGlide
Puesta a tierra del chasis y RFI
Puesta a tierra de servicio
o tierra de CA
Conducto
a tierra
Consola RHF* Consola de
medición
Consola de
selección
de gas
Consola CNC Módulo de
control
Elevador* HMI
Mesa de corte
Sistema de plasma
Pórtico
Barra “bus”
Barra “bus”
Positivo CC
* Tanto el elevador como la consola RHF
requieren una ruta separada a la barra
bus de la mesa de corte.
