ArcGlide THC
Manual de instrucciones
2-13
Ejemplos de configuración

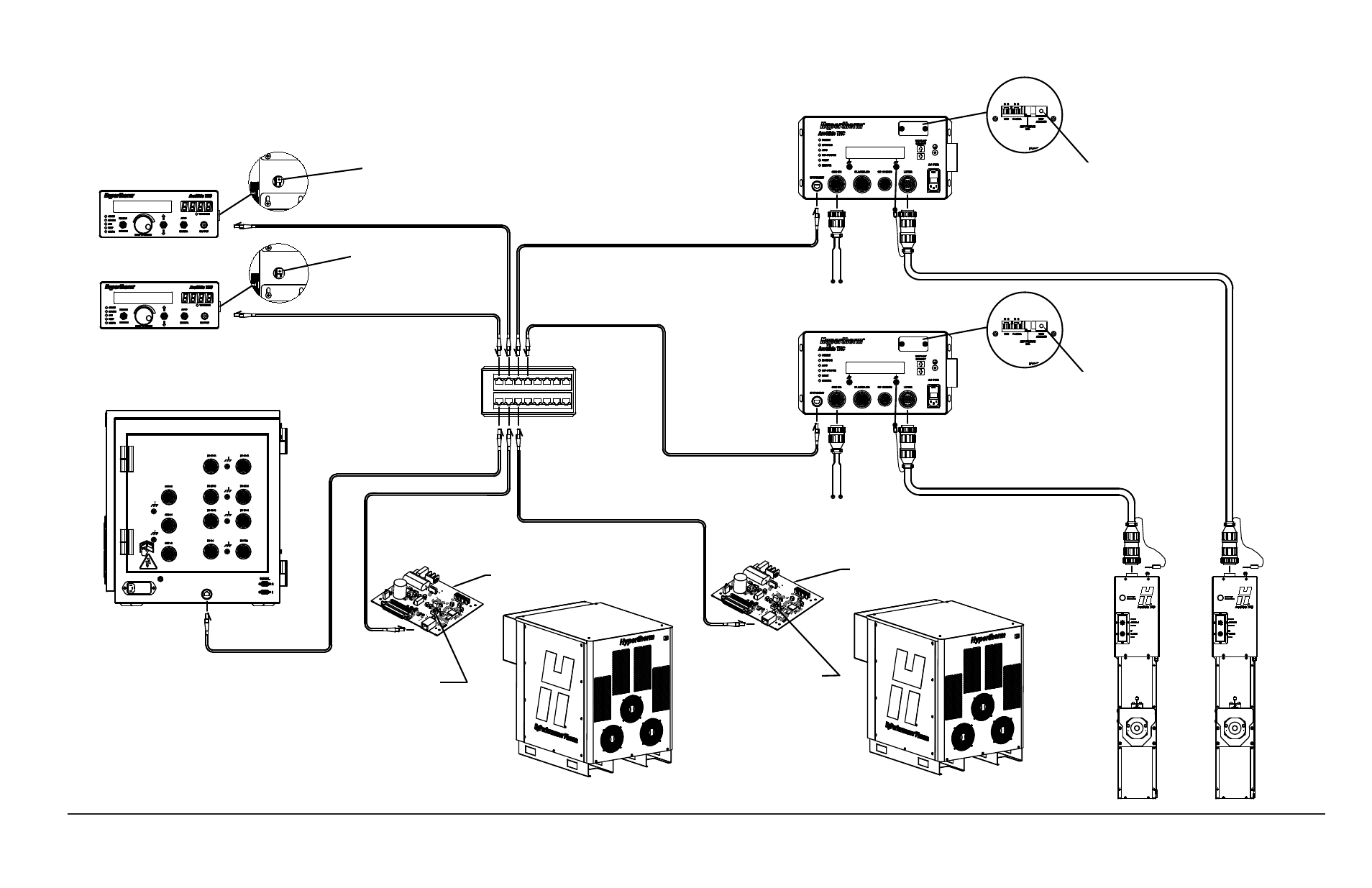

Varios THC ArcGlide con conexión Hypernet a un CNC EDGE Pro y un sistema de plasma HPR o HPRXD
HYPERNET
HMI (opcional)
HMI (opcional)
CNC EDGE Pro
Interruptor rotativo de
dirección, ajustado a 2
Interruptor rotativo
de dirección,
ajustado a 1
Cable Ethernet apantallado, hasta 61 m
Conmutador Ethernet industrial
de 5, 8 ó 16 puertos
Interfaz del plasma Hypernet
(141161), instalada en el sistema
de plasma (debajo)
Interruptor rotativo de
dirección ajustado a 1
HPR130, HPR260, HPR130XD,
HPR260XD, HPR400XD con un
adaptaror Ethernet incorporado
o un juego opcional Ethernet.
Interruptor rotativo
de dirección
ajustado a 1
Módulo de control
ArcGlide
Cable de interfaz del elevador
Interruptor rotativo de
dirección ajustado a 2
Módulo de control ArcGlide
Bloqueo de seguridad
Elevadores
ArcGlide
Interruptor rotativo de
dirección ajustado a 2
Cable de interfaz del elevador
Interfaz del plasma Hypernet (141161),
instalada en el sistema de plasma (debajo)
Bloqueo de seguridad
2
