ArcGlide THC

Manual de instrucciones

4-55

ManteniMiento

indicadores luminosos*

Cantidad

Color

Señal

D1

Verde

Plasma on (encendido)

D2

Verde

Arranque del plasma

D3

Verde

Transferencia del arco

D4

Verde

THC on (encendido)

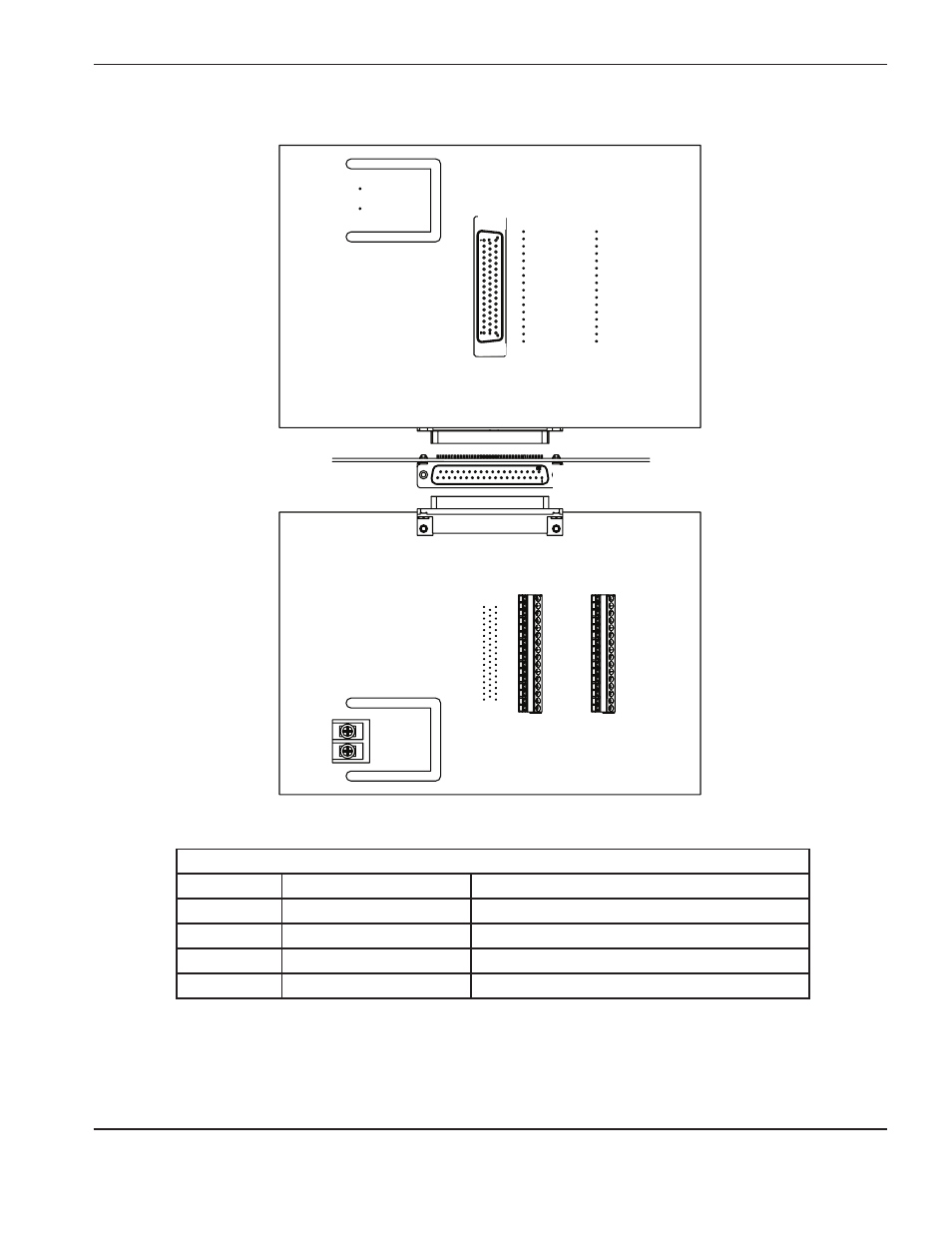

interfaz discreta del plasma (228576)

tarjeta de circuito impreso de interfaz discreta del plasma

J1 interfaz HPR

J2

entradas

de cierre de

contacto al tHC

J3

Salidas de cierre

de contacto

desde el tHC

J5 Cable de tHC discreto

J4

Voltaje

del arco

1 18 34

17 33 50

electrodo –
Masa +

* Si la interfaz del controlador THC se configura con contactos secos, la operación de los indicadores luminosos

de la interfaz discreta de plasma se invierte y los indicadores se ponen OFF (apagados) cuando la entrada está

activa. Vea Procesador THC (228578) más arriba en esta sección para localizar este interruptor
