ArcGlide THC Manual de instrucciones 2-41
INSTALACIÓN
2

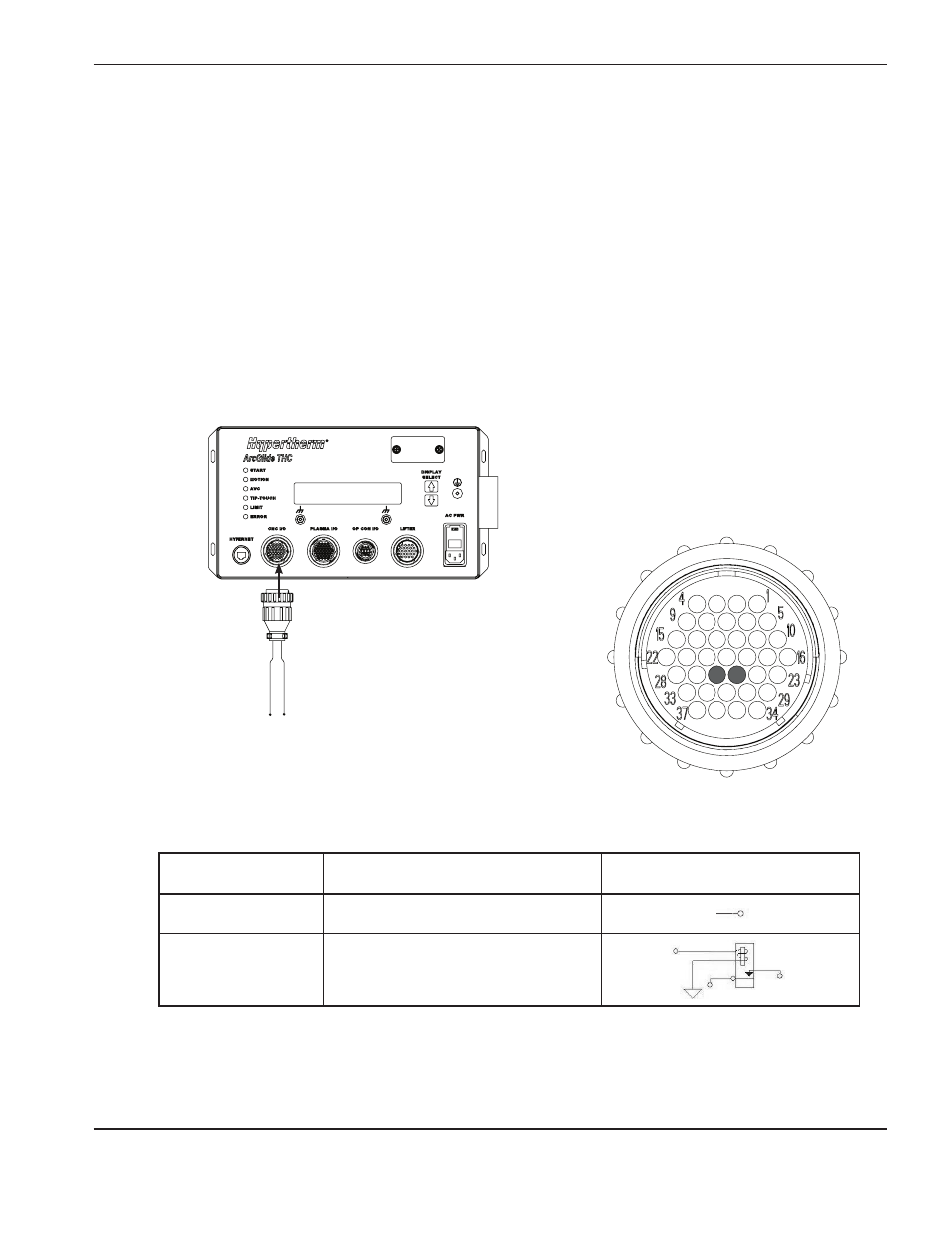

Juego de bloqueo de seguridad ArcGlide al control motor CNC (228594)
Como parte de un sistema de control de movimiento, ArcGlide tiene un bloqueo de seguridad para habilitar e inhabilitar
el movimiento del eje Z. Este bloqueo de seguridad debe cablearse correctamente, de acuerdo con los códigos
nacionales y locales correspondientes, para facilitar la detención rápida del movimiento.
El bloqueo de seguridad debe estar cerrado (patillas 25 y 26) para permitir el movimiento del eje Z del ArcGlide.
El juego de bloqueo de seguridad incluye el conector, la carcasa trasera y las patillas que se necesitan para montar
el bloqueo.
Número de patilla Nombre de la señal Circuito
25 Entrada+ bloqueo de seguridad
26 Entrada– bloqueo de seguridad
_
+24 V
