2-22

ArcGlide THC

Manual de instrucciones

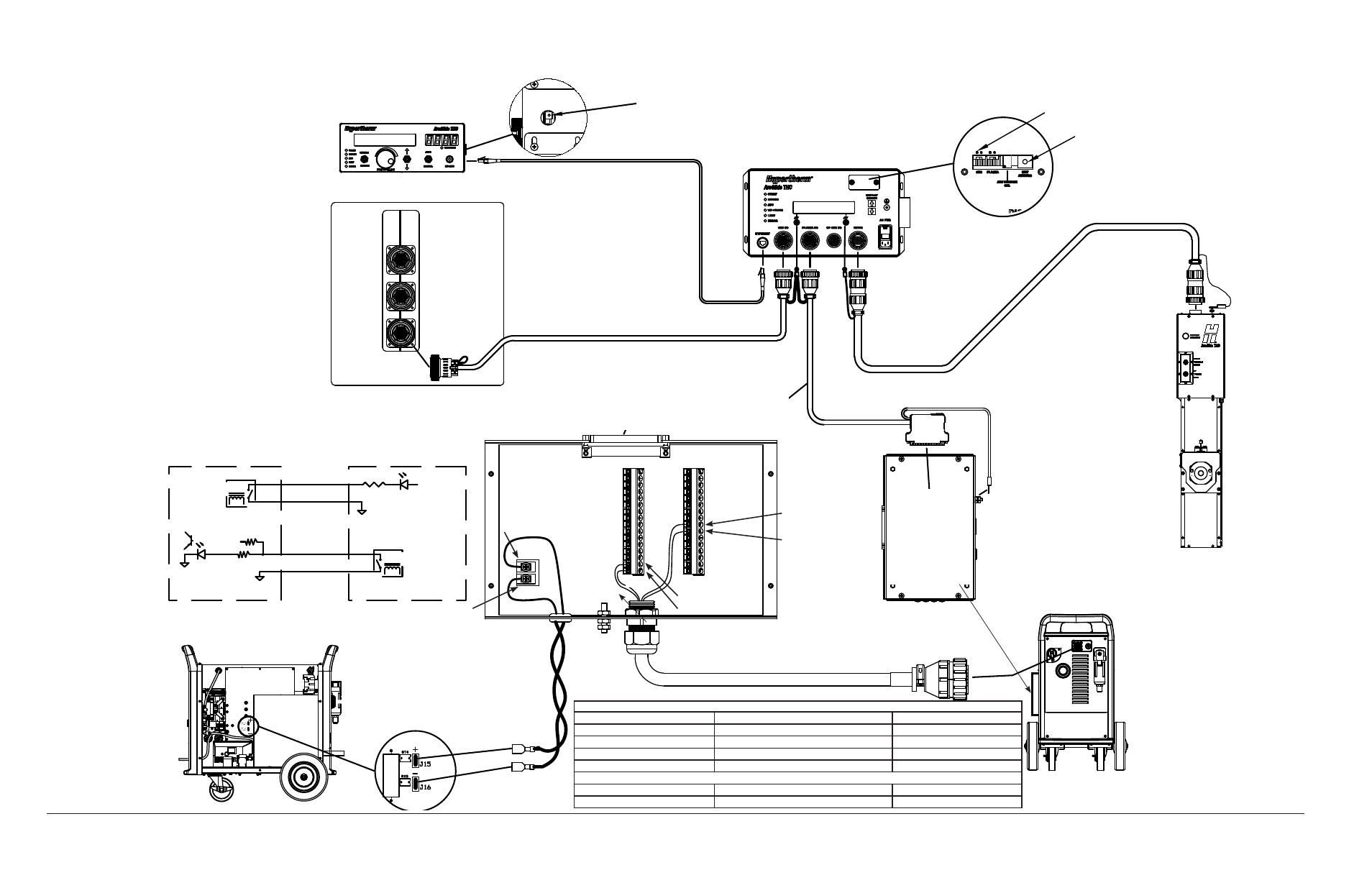

Conexión de la interfaz del plazma ArcGlide al sistema de plasma de la serie Powermax G3

ARCGLIDE PLASMA INTERFACE

POWERMAX MACHINE

RELAY

PLASMA START

PULL UP

24V

J2-2

FIELD COMMON

MOTION - RED

START - GRN

INTERFACE CONNECTOR

J2-1

TERMINAL BLOCKS

J3-8

J3-7

MACHINE MOTION

13

14

MOTION - BLK

3

START

START - BLK

4

COMMON

+24V

Interruptor rotativo de

dirección, ajustado a 1.

Módulo de control ArcGlide

CNC con interfaz Picopath

Ejes 3, 4

Ejes 1, 2

E/S

Interruptor rotativo de

dirección, ajustado a 1

HMI ArcGlide

Cables de sensado por voltaje

de arco Use un cable de par

trenzado de ~0,9 mm2, con valor

nominal de 600 V o más

Cable E/S de interfaz del plasma

Cable E/S del CNC

Elevador

ArcGlide

Sin conexión

Powermax G3

Cable Ethernet CAT- 5e

apantallado

Interfaz

del plasma

(090052),

montada por

el cliente.

Cable de interfaz de máquina Powermax

023206

A Powermax J15+

A Powermax J16-

Terminación interfaz del plasma

Señal

Color del cable

Patilla

Arranque plasma A

Verde

3

Arranque plasma B

Negro

4

Avance

Rojo

13

Común

Negro

14

Voltaje del arco

Electrodo (-)

~0,9 mm

2

J16

Masa (+)

~0,9 mm

2

J15

Ajustar los contactos secos

moviendo el interruptor a D.

Cable de interfaz

del elevador

Placas de bornes interfaz

del plasma ArcGlide

Conector interfaz de

máquina Powermax

Electrodo (-)

Masa (+)

Powermax G3

Arranque plasma B

Arranque plasma A

Común

Avance

Negro

Verde

Negro

Rojo

1

1

J2

J3

16

16

2
