2-44

ArcGlide THC

Manual de instrucciones

INSTALACIÓN

2

Número de pieza Longitud

Número de pieza Longitud

223227

3,0 m

223103

23,0 m

223228

6,0 m

223104

30,5 m

223123

7,5 m

223105

45,5 m

223229

10,5 m

223106

61,0 m

223004

15,0 m

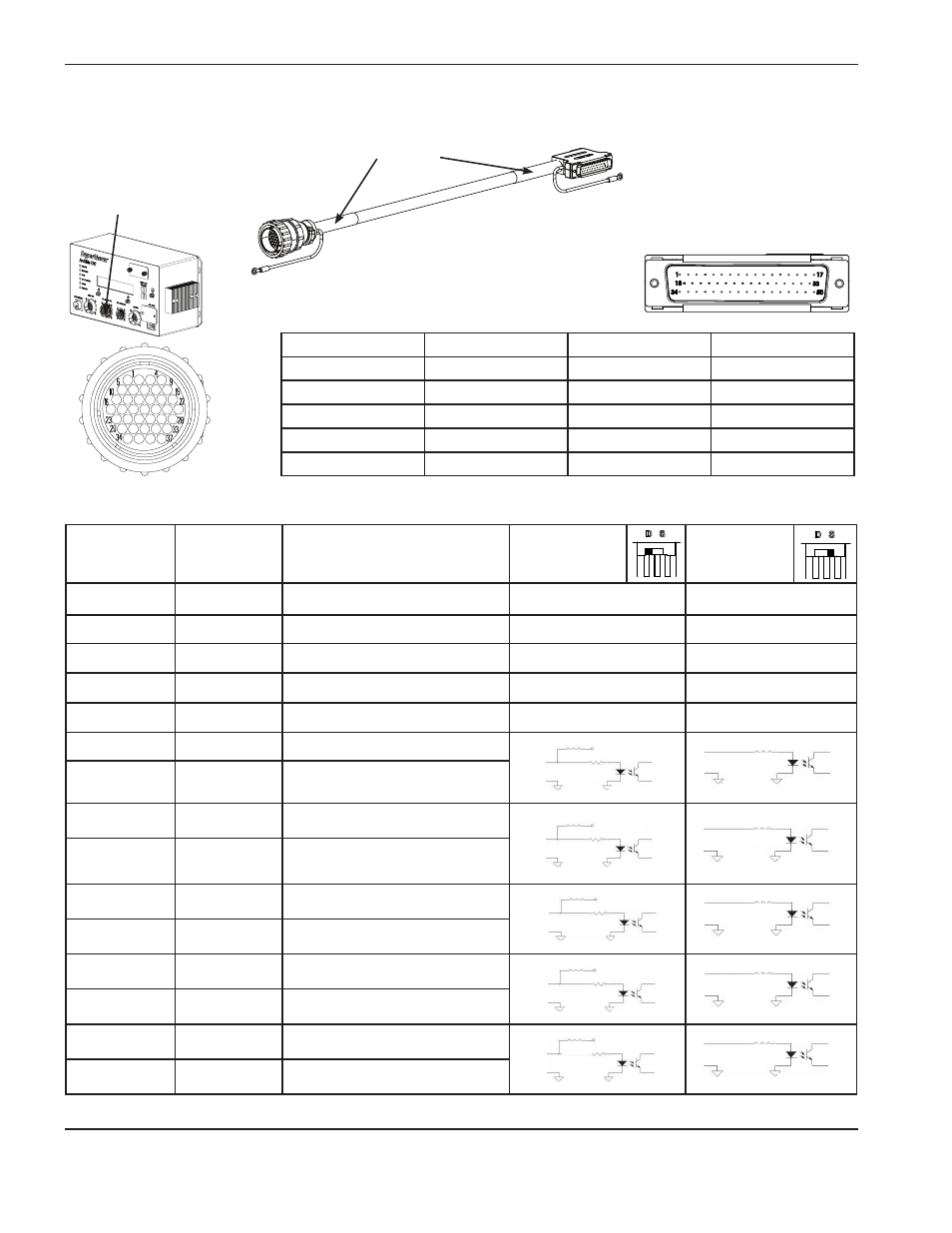

Cable E/S de interfaz del plasma

Banda azul

Conectar este extremo

al puerto del módulo de

control con el círculo azul.

Conectar este extremo a la interfaz

del plasma discreta del sistema

de plasma

Las patillas 38 a 50 no se usan.

Nota: Para más información sobre las señales discretas de E/S del plasma, ver Señales discretas de la interfaz

ArcGlide.

* Los números de patillas son los mismos a ambos extremos del cable.

Número

de patilla*

Color

Nombre de la señal

Circuito de

contacto seco

Circuito

compensado

1

Rojo

RS422 Rx +

2

Negro

RS422 Rx -

3

Blanco

RS422 Tx +

4

Negro

RS422 Tx –

5

Verde

RS422 común

6

Negro

Entrada + avance

7

Azul

Entrada – avance

8

Negro

Entrada + error

9

Amarillo

Entrada – error

10

Negro

Entrada + error de apagado gradual

11

Marrón

Entrada – error de apagado gradual

12

Negro

Entrada + no lista

13

Anaranjado

Entrada – no lista

14

Negro

Entrada + reserva

15

Blanco

Entrada – reserva

+

_

3,9 K

+

_

3,9 K +24 V

3,9 K

+

_

3,9 K +24 V

3,9 K

+

_

3,9 K +24 V

3,9 K

+

_

3,9 K +24 V

3,9 K

+

_

3,9 K +24 V

3,9 K

+

_

3,9 K

+

_

3,9 K

+

_

3,9 K

+

_

3,9 K
