ArcGlide THC

Manual de instrucciones

2-27

INSTALACIÓN

Conectar el conductor óhmico a los sistemas de plasma HPR XD

Nota: No empalmar los cables óhmicos.

Para conectar el conductor óhmico de una antorcha HPR XD al elevador ArcGlide:
1. Quitarle la tapa al compartimento del motor del elevador.
2. Desconectar el conductor óhmico existente del conector J5 que está en la parte de abajo de la interfaz del elevador.
3. Quitar el conductor óhmico del compartimento del motor del elevador.
4. Cortar el extremo del conductor óhmico que sale de la antorcha HPR XD y pelarle 5 mm del recubrimiento.
5. Insertar el extremo del conductor óhmico del sistema HPR XD a través del pasahilos al fondo del compartimento

del motor del elevador.

6. Insertar el extremo pelado del conductor óhmico del HPR XD en el conector J5 que está en la parte de abajo

de la tarjeta de circuitos impresos de la interfaz del elevador.

7. Usar bridas plásticas para sujetar el cable a los soportes para ellas que están dentro de la pared trasera

del compartimento del elevador.

8. Atornillar de nuevo la tapa del compartimento del motor.

2

6

5

7

Lado del elevador

Mitad trasera del compartimento del elevador

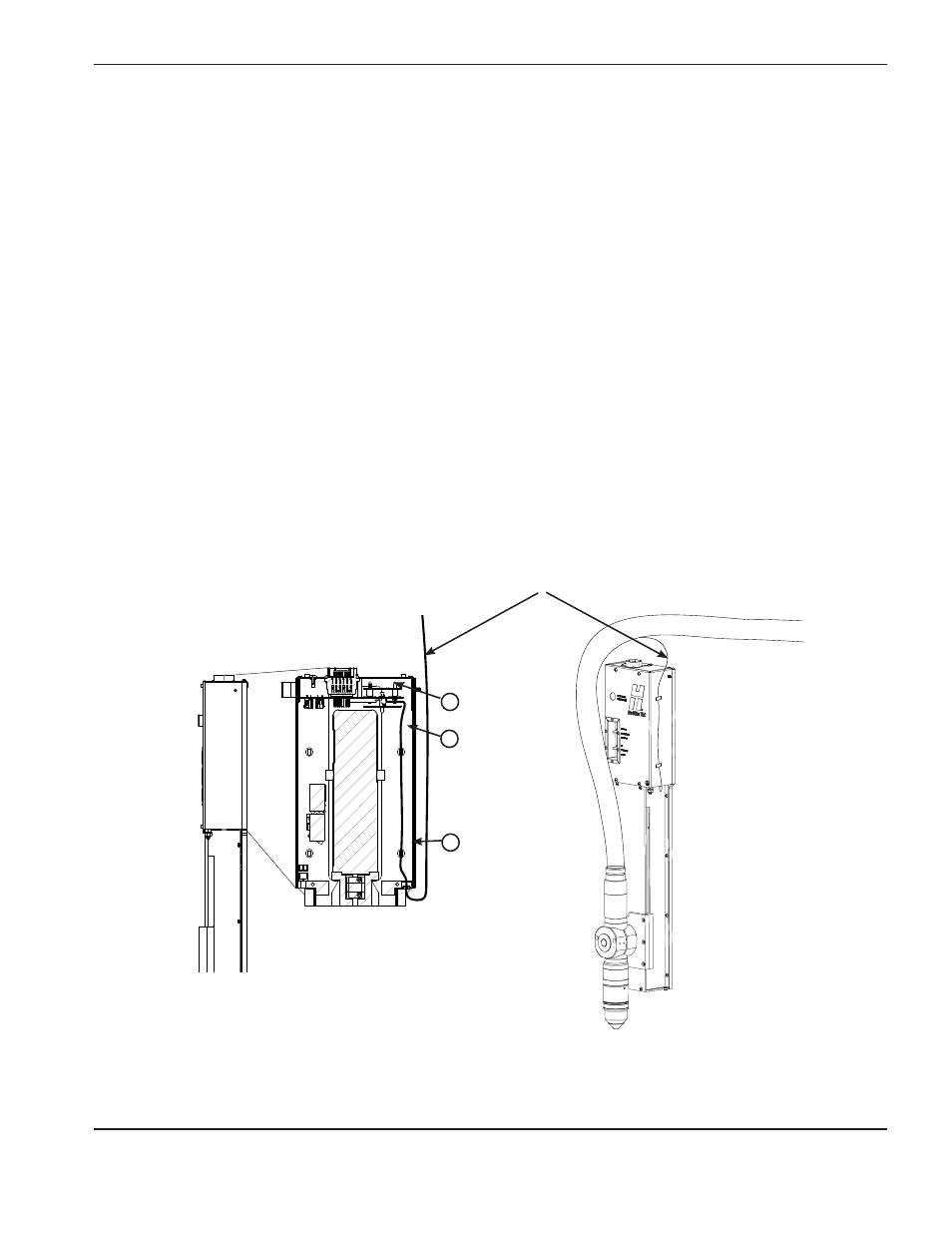

Conectar el conductor óhmico de un sistema de plasma HPR XD

Conductor óhmico desde el sistema de plasma HPR XD
