ArcGlide THC

Manual de instrucciones

2-45

INSTALACIÓN

2

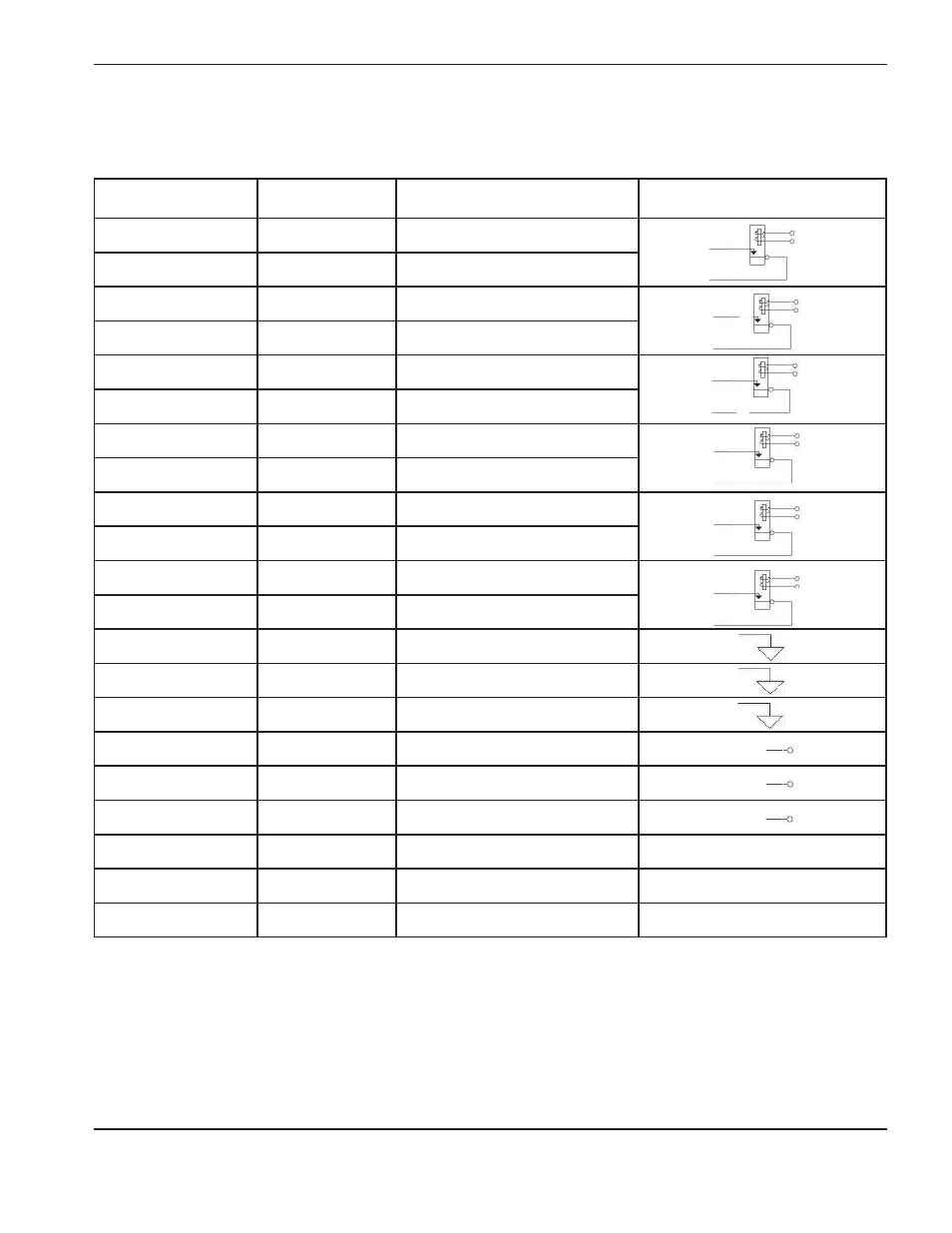

Número de patilla* Color

Nombre de la señal

Contacto seco o circuito

compensado (VSC)

16

Rojo

Salida A esquina

17

Verde

Salida B esquina

18

Rojo

Salida A perforación

19

Azul

Salida B perforación

20

Rojo

Salida A en espera

21

Amarillo

Salida B en espera

22

Rojo

Salida A arrancar

23

Marrón

Salida B arrancar

24

Rojo

Salida A reserva

25

Anaranjado

Salida B reserva

26

Rojo

Salida A remoto encendido

27

Blanco

Salida B remoto encendido

28

Verde

Común

29

Azul

Común

30

Verde

Común

31

Amarillo

Salida +24 VCD

32

Verde

Salida +24 VCD

33

Marrón

Salida +24 VCD

34

Verde

Voltaje del arco + 1/50

35

Anaranjado

Voltaje del arco – 1/50

36 y 37

No conectado

Nota: Todas las entradas CNC del ArcGlide pueden configurarse para cierres de contacto seco o entradas

compensadas (VSC) de 12 - 24 V.

* Los números de patillas son los mismos a ambos extremos del cable.

B

A

A

B

B

A

B

A

B

A

B

A

B

A

B

A

B

A

B

A

B

A

B

A

+24 V

+24 V

+24 V
