2-4 ArcGlide THC Manual de instrucciones
INSTALACIÓN
Prácticas recomendadas de puesta a tierra y apantallamiento
Introducción
En este documento se describen las necesidades de puesta a tierra y apantallamiento para proteger la instalación
de un sistema de corte por plasma del ruido que causan las interferencias de radiofrecuencia (RFI) y electromagnética
(EMI). Se detallan los tres sistemas de puesta a tierra descritos a continuación. Vea el diagrama que aparece en
Puesta a tierra RFI y EMI para los detalles.
Nota: Estos procedimientos y prácticas no siempre son eficaces para eliminar los problemas de ruido
causados por las interferencias RFI/EMI. Las prácticas detalladas aquí se han usado en muchas
instalaciones con excelentes resultados, por lo que recomendamos que estas prácticas formen
parte del proceso de instalación de rutina. Los métodos concretos usados para implementar estas
prácticas pueden variar de un sistema al otro, pero deben mantenerse lo más uniformes que se
pueda en toda la línea de productos.
Tipos de puesta a tierra
A. Puesta a tierra de servicio, de seguridad o conductor de protección (PE) a tierra. Este es el sistema de puesta
a tierra que se aplica al voltaje de línea de entrada. Previene el peligro de electrocución del personal por cualquier
equipo o la mesa de trabajo. Incluye la puesta a tierra de servicio que entra al sistema de plasma y a los demás
sistemas, como el CNC y mandos motores, así como el electrodo de tierra auxiliar conectado a la mesa de trabajo.
En los circuitos de plasma, la tierra se lleva del chasis del sistema de plasma al chasis de cada consola, a través
de cables interconectados.
B. Puesta a tierra de la corriente de corte o alimentación CD. Este sistema de puesta a tierra completa la ruta de
la corriente de corte desde la antorcha y nuevamente al sistema de plasma. Requiere que el cable positivo del
sistema de plasma esté firmemente conectado al bus de tierra de la mesa de trabajo con un cable del tamaño
adecuado. También requiere que los tableros sobre los que se apoya la pieza a cortar hagan buen contacto con
la mesa y la pieza a cortar.
C. Puesta a tierra y apantallamiento de las interferencias de radiofrecuencia (RFI) y electromagnética (EMI).
Es el sistema de puesta a tierra que limita la cantidad de “ruido” eléctrico emitido por los sistemas de plasma
y mando motor. También limita la cantidad de ruido que reciben el CNC y los demás circuitos de control
y medición. Este proceso de puesta a tierra/apantallamiento es el tema principal de este documento.

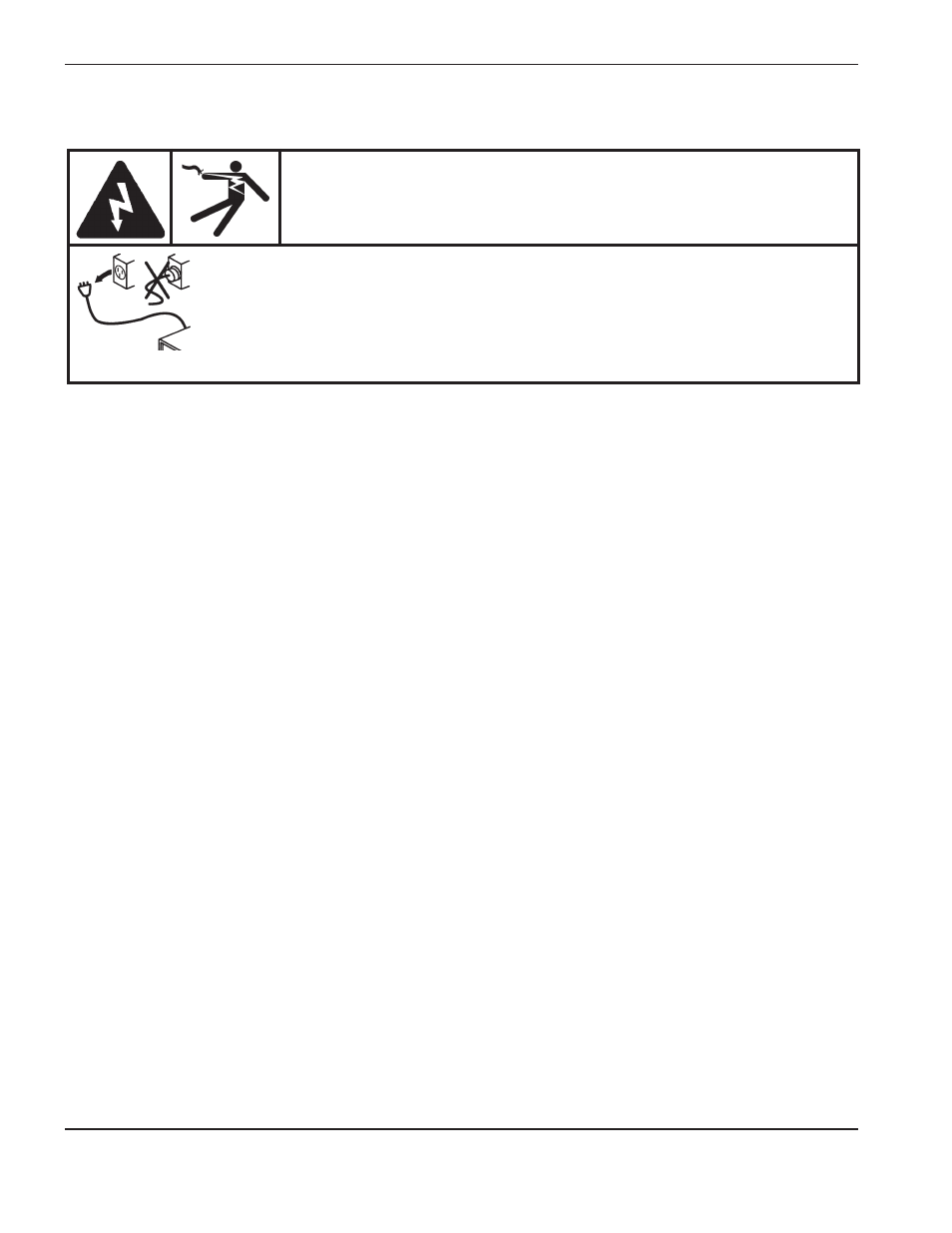

PELIGRO
LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR
Desconecte la energía eléctrica antes de realizar cualquier tarea
de mantenimiento. Toda tarea que implique quitar la cubierta del
sistema de plasma debe estar a cargo de un técnico calificado.
Consulte la Sección 1 del manual de instrucciones del sistema
de plasma para conocer otras precauciones de seguridad.
