ArcGlide THC

Manual de instrucciones

2-39

INSTALACIÓN

Número de pieza

Longitud

223212

3,0 m

2232222

6,0 m

223119

7,5 m

223223

10,5 m

223008

15,0 m

223099

23,0 m

223100

30,5 m

223101

45,5 m

223102

61,0 m

Número de patilla* Nombre de la señal
1

TX + (transmitir datos +)

2

TX – (transmitir datos –)

3

RX + (recibir datos +)

4

No conectado

5

No conectado

6

RX – (recibir datos –)

7

No conectado

8

No conectado

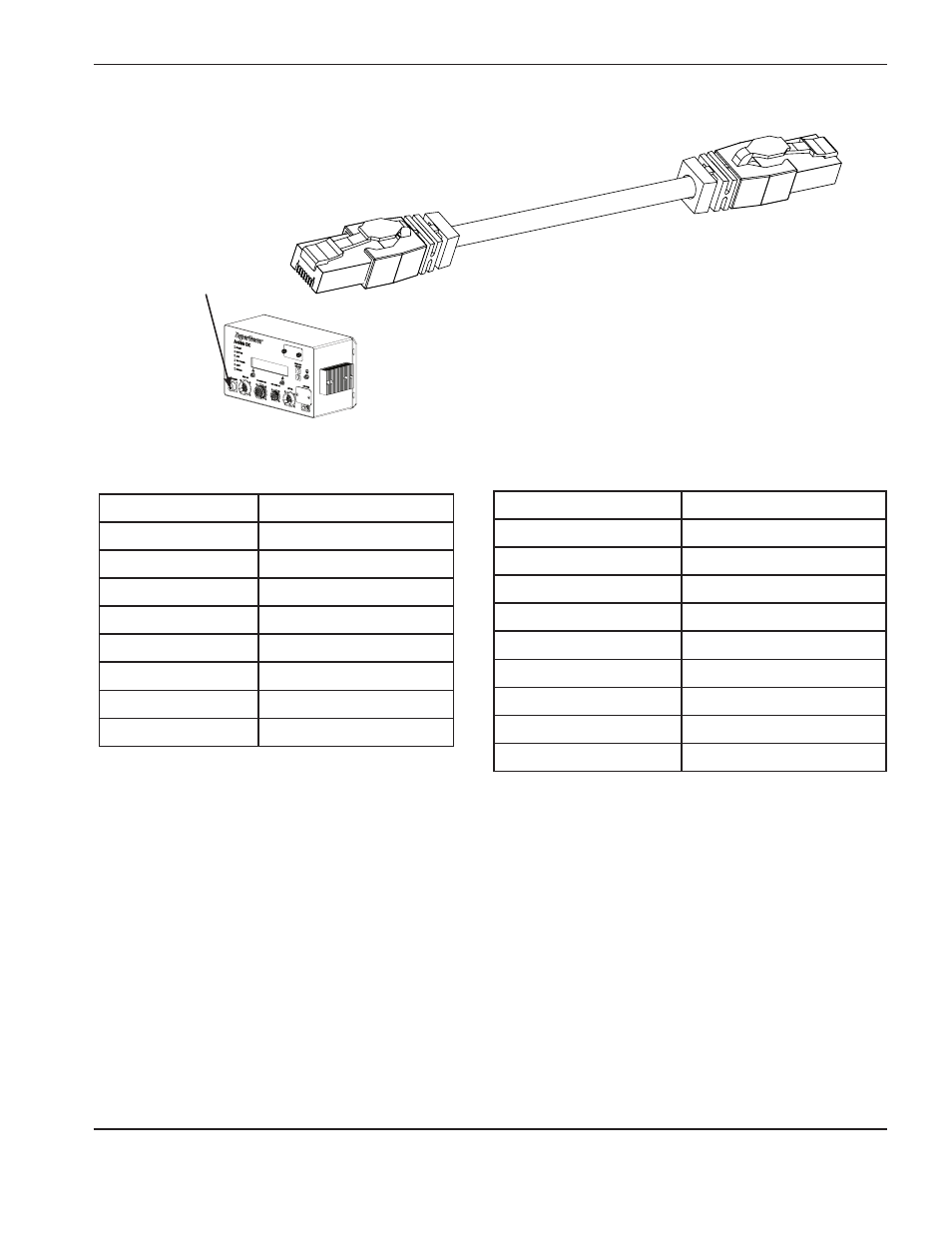

Cable Hypernet y de interfaz HMI

Conectar este extremo

a la HMI ArcGlide.

Conectar este extremo

al módulo de control

o al conmutador Ethernet.

En una configuración Hypernet o mixta que tenga más

de un recorrido de Hypernet, estos cables se usan para

conectar los componentes del sistema al conmutador

Ethernet.
Si usted usa un cable Ethernet de otro distribuidor, verificar

que el cable sea un RJ-45 Cat-5e estándar apantallado.

* Los números de patillas son los mismos a ambos

extremos del cable.
