ArcGlide THC

Manual de instrucciones

2-43

INSTALACIÓN

2

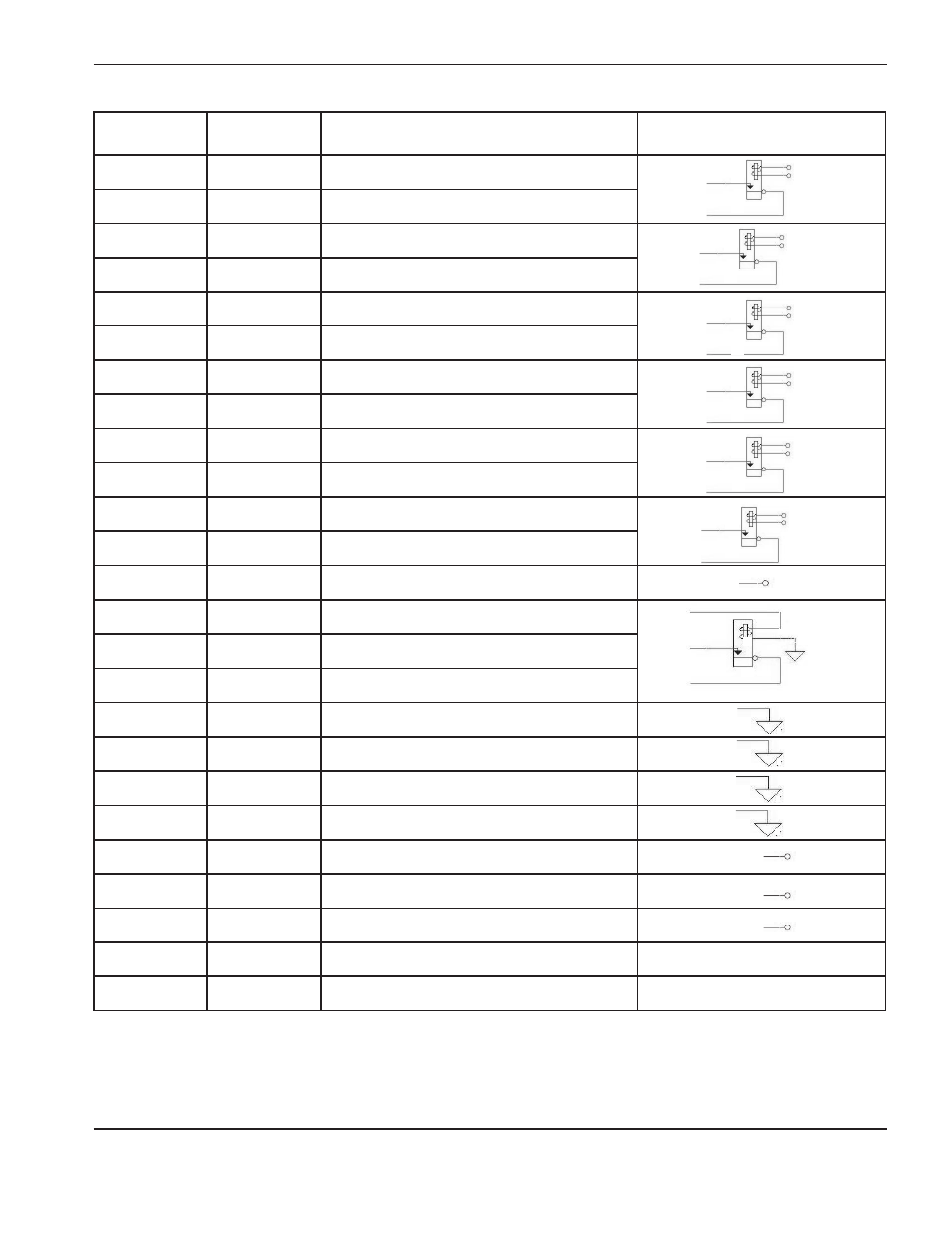

Número

de patilla*

Color

Nombre de la señal

Contacto seco o circuito

compensado (VSC)

13

Anaranjado

Salida A IHS terminado

14

Negro

Salida B IHS terminado

15

Blanco

Salida A retracción terminada

16

Rojo

Salida B retracción terminada

17

Verde

Salida A avance de máquina

18

Rojo

Salida B avance de máquina

19

Azul

Error THC salida A

20

Rojo

Error THC salida B

21

Amarillo

Salida A anti-colisión de antorcha

22

Rojo

Salida B anti-colisión de antorcha

23

Marrón

Salida A reserva CNC

24

Rojo

Salida B reserva CNC

25

Anaranjado

Entrada + bloqueo de seguridad de movimiento**

26

Rojo

Entrada – bloqueo de seguridad de movimiento**

27

Blanco

Salida A bloqueo de seguridad

28

Verde

Salida B bloqueo de seguridad

29

Azul

Común

30

Verde

Común

31

Amarillo

Común

32

Verde

Común

33

Marrón

Salida +24 VCD

34

Verde

Salida +24 VCD

35

Anaranjado

Salida +24 VCD

36

No conectado

37

No conectado

* Los números de patillas son los mismos a ambos extremos del cable.
** La salida está cerrada si se usa un puente.

A

B

-

+24 V

+24 V

+24 V

+24 V

B

A

A

B

normalmente

abierto

B

A

A

B

normalmente

abierto

B

A

A

B

normalmente

abierto

B

A

A

B

normalmente

abierto

B

A

A

B

normalmente

abierto

B

A

A

B

normalmente

abierto

normalmente

abierto
