ArcGlide THC

Manual de instrucciones

4-59

ManteniMiento

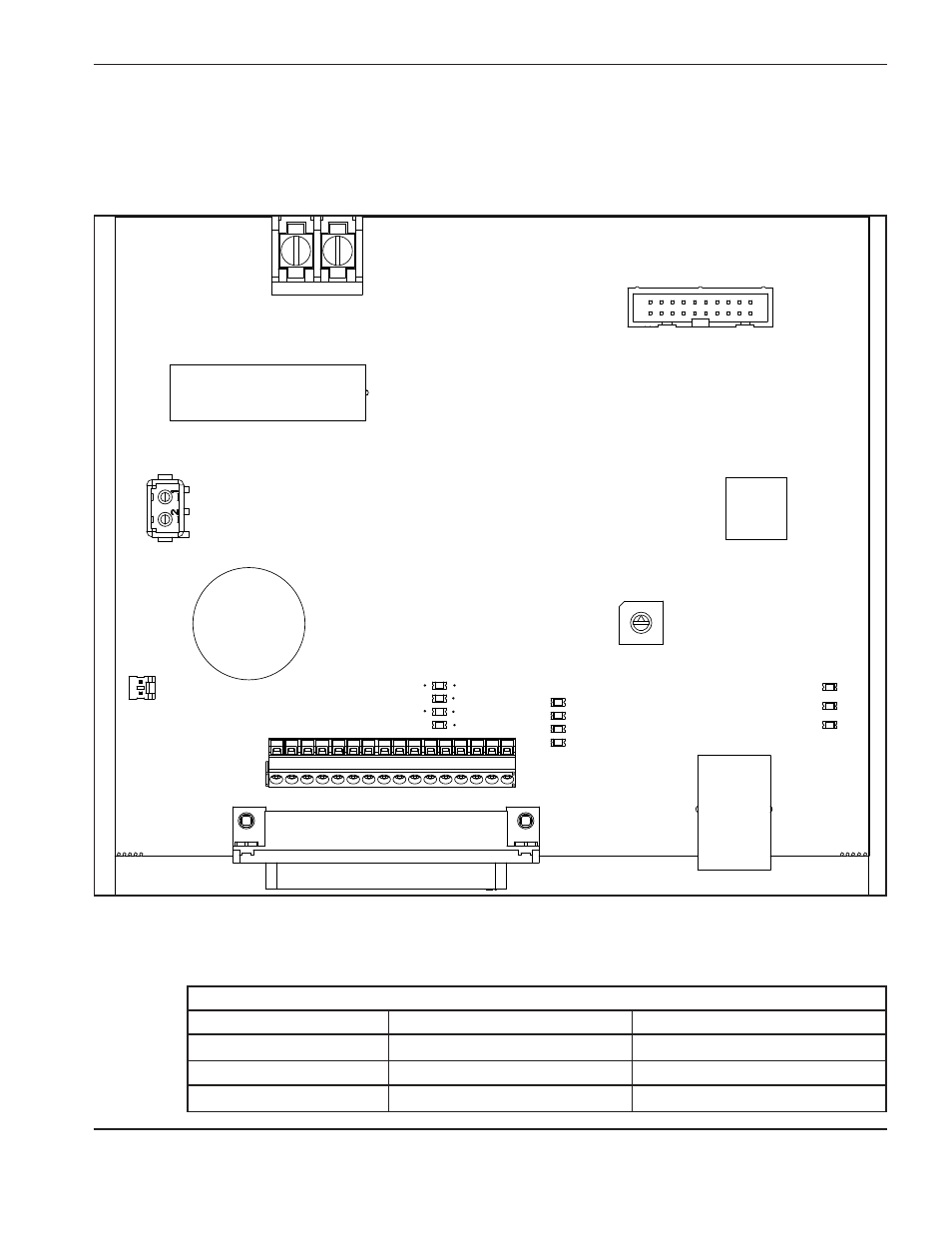

interfaz Hypernet del plasma (141161)

J5 interfaz del CnC

J3

J1

Hypernet

24 VCa

entrada

J7

J6

Remota

Salida on/oFF

(encendido/

apagado)

J4

J2

SW1

Dirección de unidad

(+) Masa

e

lectrodo

(-)

Conectar las patillas 1 y 2

a las ubicaciones 1 y 3 de la placa

de bornes 2 de la fuente del plasma.

Nota: En una configuración Hypernet, el interruptor de dirección de unidad (SW1) de la tarjeta de circuito

impreso Hypernet tiene que tener la misma dirección que la del interruptor de dirección de unidad del

procesador HMI y de las tarjetas de circuitos impresos del procesador THC. El valor predeterminado es 1.

1

2

Conectar las terminales de voltaje del arco a la tarjeta e/S del sistema de plasma HPR.

indicador luminoso 1
indicador luminoso 2
indicador luminoso 3

indicadores luminosos

indicador luminoso

Color

Señal

1

Rojo

Error del sistema de plasma

2

Luz roja parpadeando lento

HPR Hypernet está lista

3

Luz roja parpadeando rápido

Transmisión en serie

2
