2-40

ArcGlide THC

Manual de instrucciones

INSTALACIÓN

2

Notas:
• Las señales de entrada (patillas 2 a 6) usan 24 VCD;

las señales de salida (patillas 8 a 14) usan cierres

de contacto seco a 24 VCD.

• Para más información sobre las señales discretas de E/S

de la consola del operador, ver Señales discretas de la

interfaz ArcGlide.

* Los números de patillas son los mismos a ambos extremos del cable.

Número de pieza Longitud
223216

3,0 m

223217

6,0 m

223121

7,5 m

223218

10,5 m

223006

15,0 m

223111

23,0 m

223112

30,5 m

223113

45,5 m

223114

61,0 m

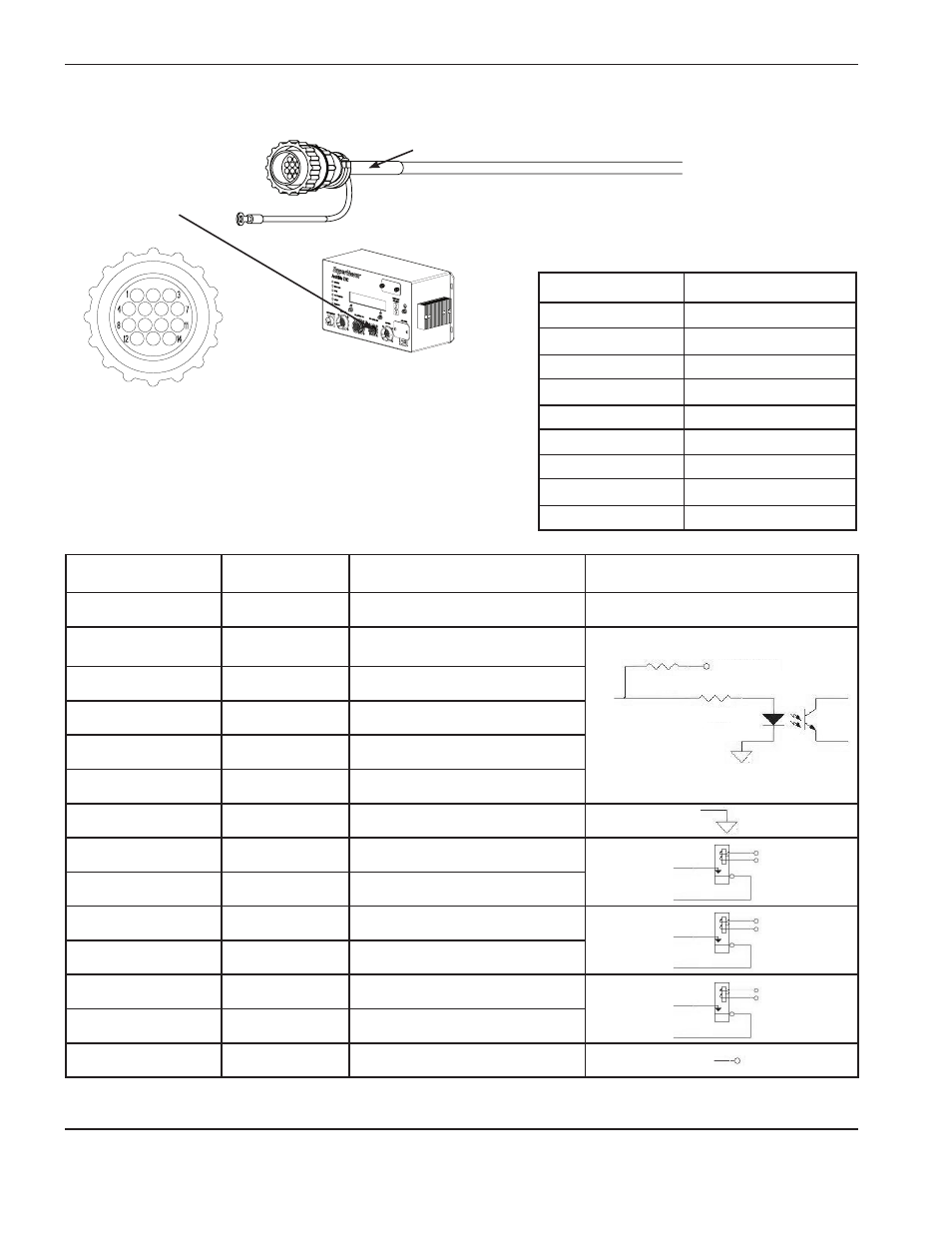

Cable E/S de la consola del operador

Banda verde

Conectar este extremo al

conector del módulo de

control con el círculo verde.

Agregar el conector

correspondiente de

su consola en este

extremo. Comunicarse

con el distribuidor de

su consola para más

información.

Número de patilla* Color

Nombre de la señal

Circuito de contacto seco

1

Negro

No conectado

2

Blanco

Entrada + interruptor

de inhabilitación manual

3

Rojo

Entrada + interruptor

4

Verde

Entrada + interruptor subir antorcha

5

Anaranjado

Entrada + interruptor bajar antorcha

6

Azul

Entrada + interruptor de reserva

7

Blanco/negro

Común

8

Rojo/negro

Salida A de habilitación de antorcha

9

Verde/negro

Salida B de habilitación de antorcha

10

Anaranjado/negro Error salida A

11

Azul/negro

Error salida B

12

Negro/blanco

Salida A reserva

13

Rojo/blanco

Salida B reserva

14

Verde/blanco

Salida de energía +24 VCD

B

A

B

A

B

A

3,9 K

3,9 K

+24 V

A

B

A

B

A

B

+24 V

normalmente

abierto

normalmente

abierto

normalmente

abierto
