2-48

ArcGlide THC

Manual de instrucciones

INSTALACIÓN

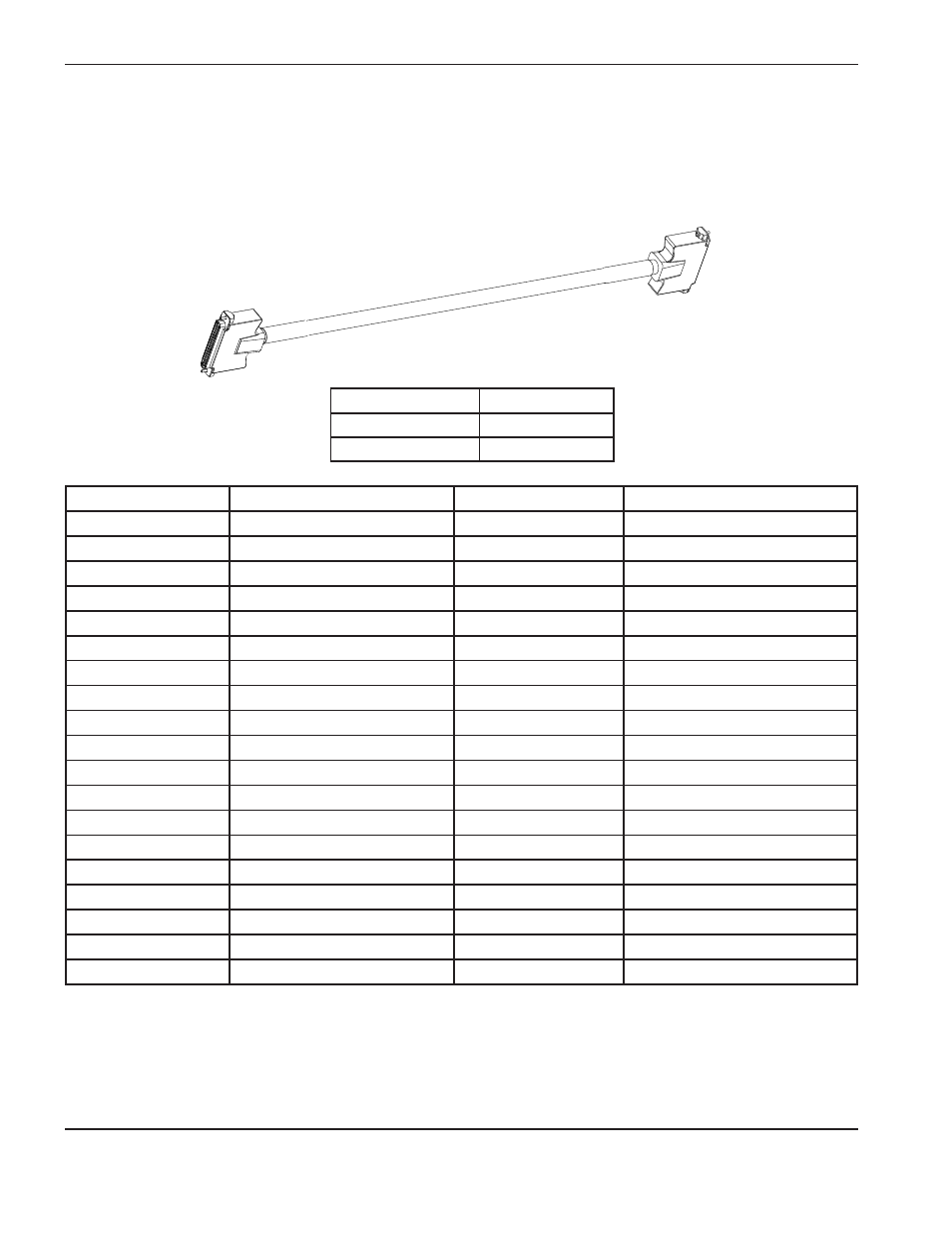

Cable serie de interfaz del plasma

Este cable conecta la tarjeta de circuito impreso de la interfaz del plasma ArcGlide con el panel de control dentro del

sistema de plasma. Usar este cable cuando sea el THC ArcGlide el que dé la comunicación serie al sistema de plasma.

Número de pieza

Longitud

123760

61,0 cm

123209

1,5 m

Número de patilla Señal

Número de patilla

Señal

1

HPR RX –

20

HPR Rx +

2

HPR TX –

21

HPR Tx +

3

RS422 común

22

HPR encendido

4

Tierra

23

Avance

5

Tierra

24

Error

6

Tierra

25

Error de apagado gradual

7

Tierra

26

HPR NR

8

No conectado

27

No conectado

9

No conectado

28

No conectado

10

No conectado

29

No conectado

11

No conectado

30

No conectado

12

Esquina A

31

Esquina B

13

Perforación A

32

Perforación B

14

En espera A

33

En espera B

15

Relevador A estación de plasma

34

Relevador B estación de plasma

16

Remoto A encendido

35

Remoto B encendido

17

No conectado

36

Tierra

18

Tierra

37

Plasma HPR

19

No conectado

38

Tierra

2
