ArcGlide THC Manual de instrucciones 4-45
ManteniMiento

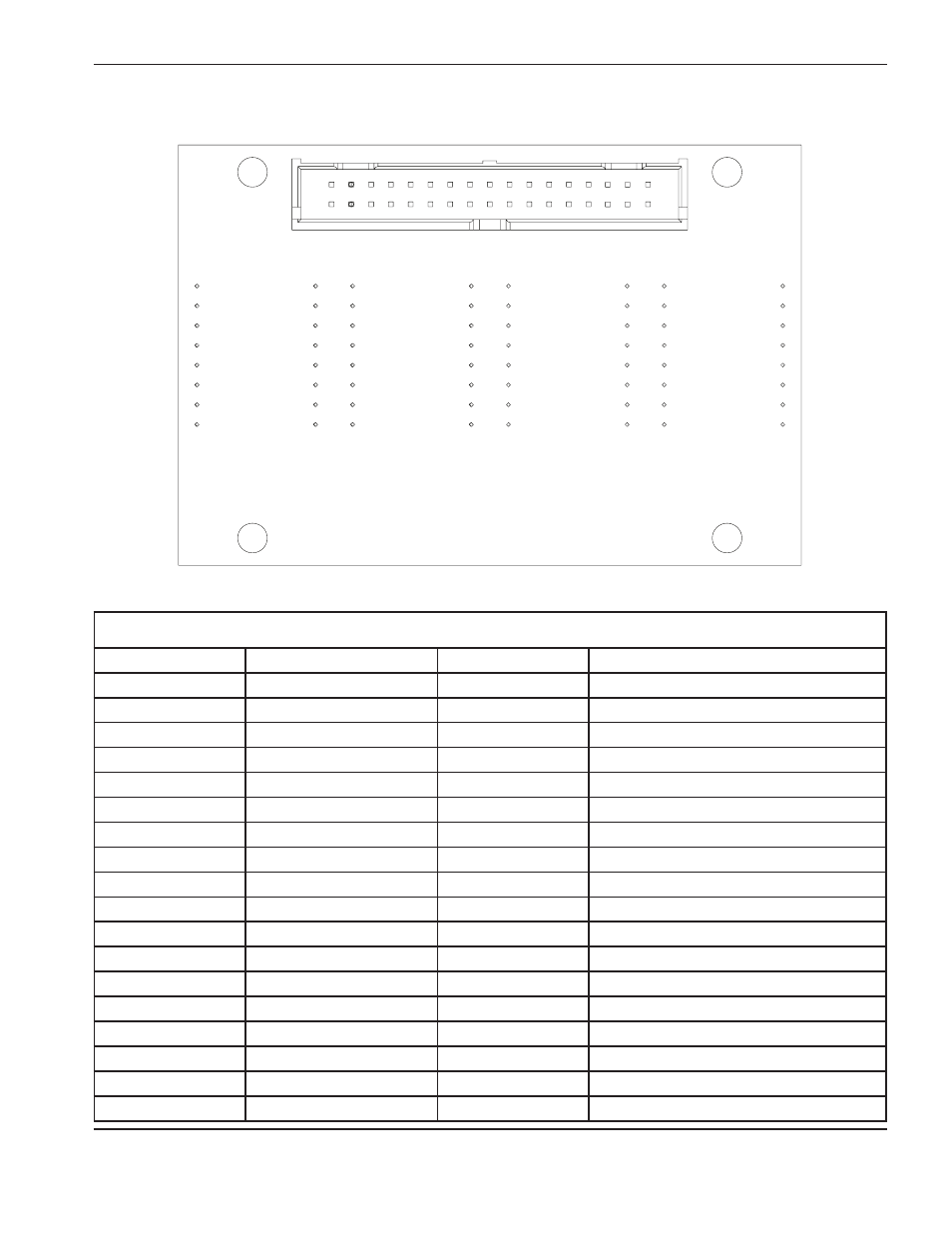

interfaz de pantalla de 7 segmentos HMi (228582)
tarjeta circuito impreso de interfaz de pantalla de 7 segmentos HMi
J1 Conector del cable de cinta
de pantalla
J3 Cable de cinta de pantalla
número de patilla Señal número de patilla Señal
1 +LED V 19 Punto decimal de centenas
2 +LED V 20 Centenas G
3 Punto decimal de unidades 21 Centenas F
4 Unidades G 22 Centenas E
5 Unidades F 23 Centenas D
6 Unidades E 24 Centenas C
7 Unidades D 25 Centenas B
8 Unidades C 26 Centenas A
9 Unidades B 27 Punto decimal de miles
10 Unidades A 28 Miles G
11 Punto decimal de decenas 29 Miles F
12 Decenas G 30 Miles E
13 Decenas F 31 Miles D
14 Decenas E 32 Miles C
15 Decenas D 33 Miles B
16 Decenas C 34 Miles A
17 Decenas B
18 Decenas A
1
2
33
34
