ManteniMiento
tarjetas de circuitos impresos arcGlide
Procesador HMi (228581)
Puntos de prueba
Cantidad Señal
TP10 +2,5 VCD
TP33 +3,3 VCD
TP37 +5 VCD
TP38 Tierra

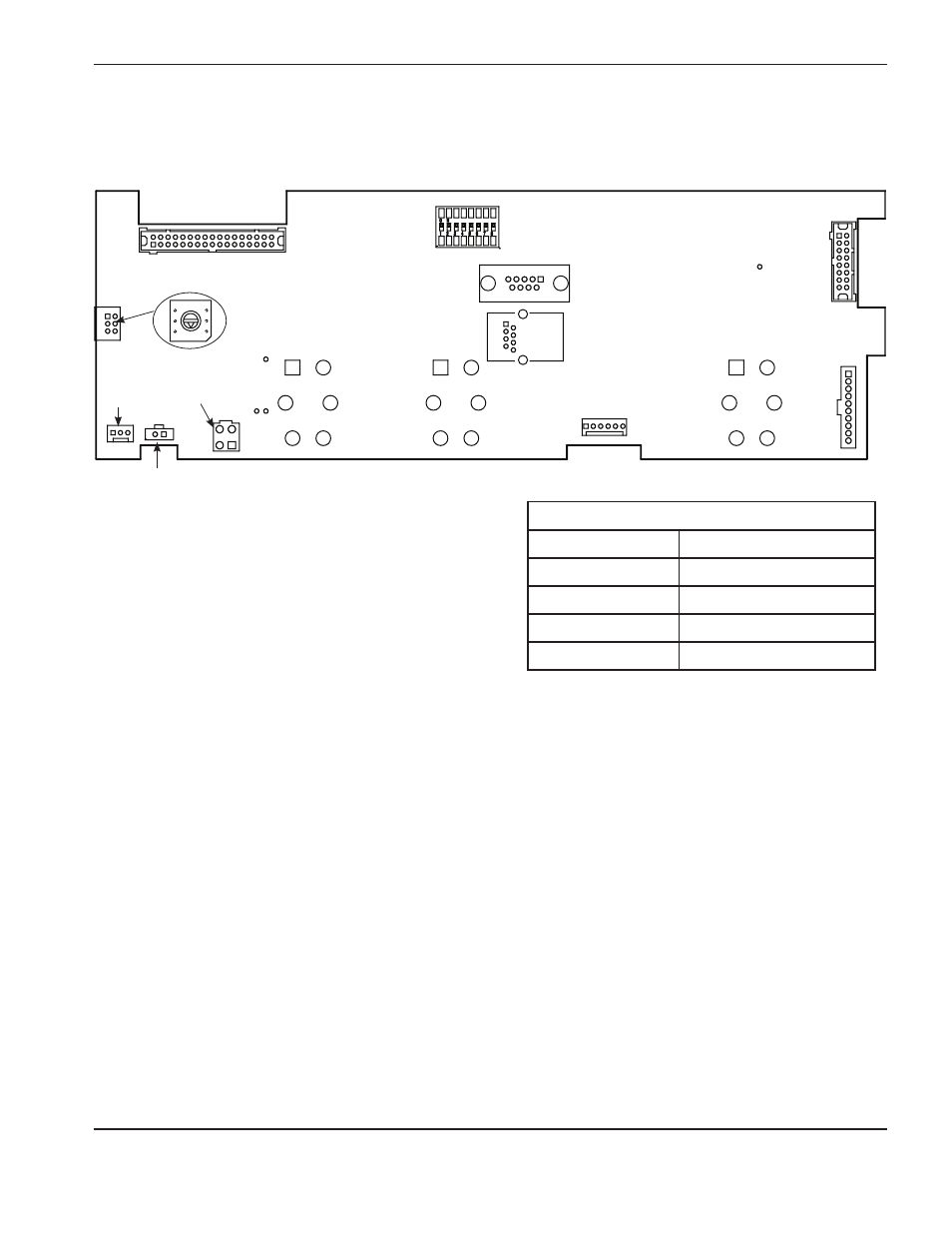

tarjeta de circuito impreso procesador HMi
J3 Cable de cinta
de pantalla
J7 RJ45
Valor predeterminado = 1
J4 Módulo de
caracteres LCD
J8 indicadores luminosos
(LeD) del panel frontal
J11 entrada de
codificador rotativo
J12 entrada de
alimentación
J10
Botón pulsador
de prueba iHS
J9
Contraluz
de pantalla
SW6 interruptor de dirección de
unidad, valor predeterminado = 1
SW2
UNIT ADDRESS
Nota: En una configuración Hypernet, el interruptor
de dirección de unidad (SW6) en la tarjeta
de circuito impreso del procesador HMI tiene
que tener la misma dirección que la del interruptor
de dirección de unidad del procesador THC
y de la tarjeta de circuito impreso de la interfaz
Hypernet. El valor predeterminado es 1.
