ArcGlide THC

Manual de instrucciones

2-53

INSTALACIÓN

E/S discreta del plasma

Todas las señales discretas de interfaz obligatorias entre el módulo de control y el sistema de plasma están marcadas

con asteriscos (*) en la tabla siguiente. Todas las demás señales son opcionales en numerosas operaciones,

rendimiento mejorado o reducción de la duración de los ciclos de la antorcha.

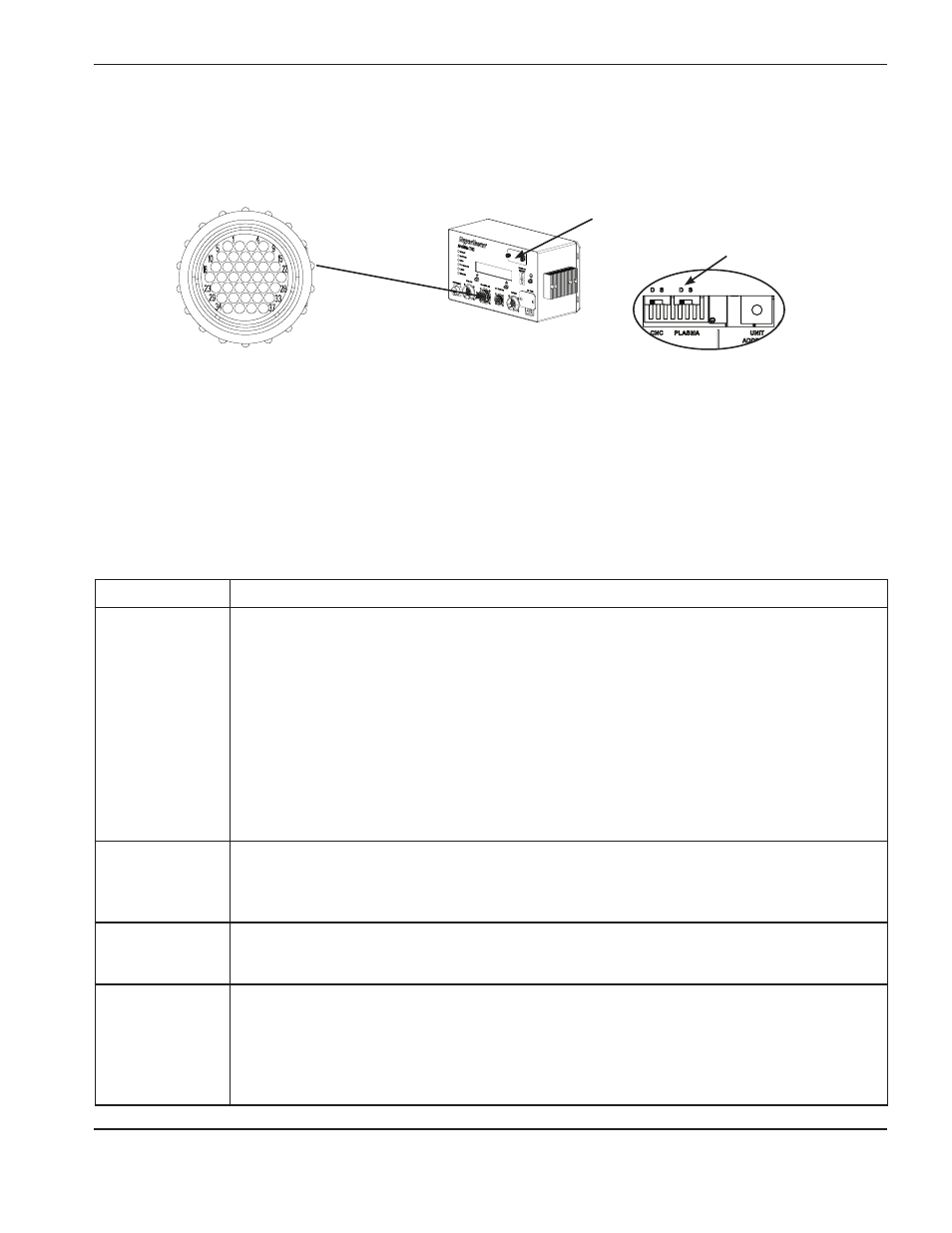

Este conector tiene

un anillo azul

Las entradas tienen dos modos diferentes que se seleccionan usando los interruptores detrás de la puerta

de calibración y ajuste. Las entradas pueden configurarse con contactos secos (sin voltaje externo) o con

entradas positivas de fuente convertidora de voltaje (VSC). Las siguientes señales discretas se usan para conectar

el THC ArcGlide al sistema de plasma si no se usa la interfaz Hypernet.

Notas: Si la interfaz del controlador THC se configura con contactos secos, la operación de los indicadores

luminosos de la interfaz discreta de plasma se invierte y los indicadores se ponen OFF (apagados)

cuando la entrada está activa.

Si el sistema de plasma usa la interfaz Hypernet para la comunicación con el ArcGlide, estas señales

discretas no se usan. Si se usan señales discretas, las señales obligatorias de este conector deberán

estar conectadas.

E/S del plasma

Descripción

RS422

Esta es una ruta opcional de señal que ofrece la interfaz en serie a las fuentes de energía

HPR. Si está conectada a un sistema automático de gas HPR, entonces todos los parámetros

relacionados con el plasma pueden ajustarse usando esta interfaz. Esta interfaz puede usarse

para conseguir información sobre el estado y los errores del sistema de plasma en los sistemas

HPR automáticos y manuales por igual.

Nota: El THC ArcGlide no admite el protocolo serie HPR. Solamente transmite los

datos enviados por el CNC al sistema de plasma a través de la interfaz Hypernet.

Cualquier dato que se reciba del sistema de plasma por el puerto serie RS422 se

transmite después al CNC a través de la interfaz Hypernet. Es responsabilidad tanto

del CNC como del plasma HPR conectados, admitir completamente el protocolo

serie utilizado.

Transferencia

del arco*

Esta es una entrada obligatoria al ArcGlide. Esta señal entra al ArcGlide a partir del sistema

de plasma para indicar que se ha producido la transferencia del arco.

Error del plasma Esta es una señal opcional que sale del sistema de plasma para indicar que ha habido un error.

Error de apagado

gradual

Esta es una salida opcional del sistema de plasma que indica que la antorcha de plasma perdió

la transferencia del arco antes de que el arco controlado se ponga en off (apagado) . Esta

condición indica una posible reducción de la duración del consumible. Se alienta al usuario

a hacer cualquier cambio de programación de la pieza necesario para reducir o eliminar este

tipo de errores y lograr la duración óptima de los consumibles.

Puerta de calibración y ajuste

Interruptor de contacto seco

o entrada compensada (VSC)
