78 Units smart.Turn
2.3 Units - Punz
onar

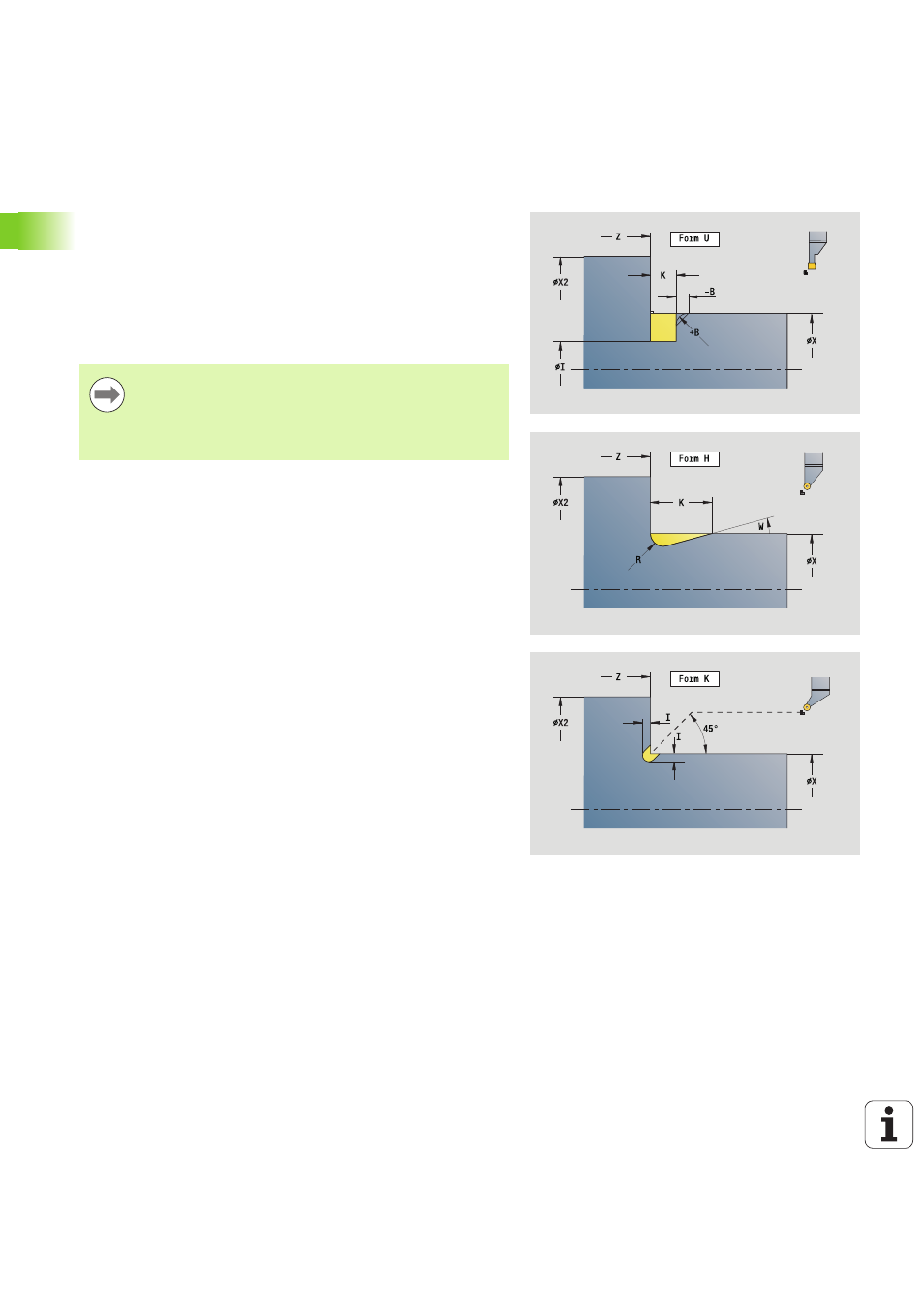

Unit "Entallado Formas H, K, U"
En función de KG, la Unit genera uno de los siguientes entallados:
 Forma U: la Unit realiza el tallado y acaba la superficie plana adjunta.
Opcionalmente se crea un bisel/redondeo.
 Forma H: el punto final del entallado se calcula en base al ángulo de
penetración.
 Forma K: la forma de contorno generada depende de la herramienta
que se utilice ya que sólo se realiza un corte lineal con un ángulo de
45º.
Unitname: G85x_H_K_U / Ciclo: G85 (Véase la página 318)
Acceso al banco de datos de tecnología
 Tipo de mecanizado Acabado
 Parámetros influidos: F, S
 Primero seleccione el Tipo de entallado KG introduzca
luego los valores para el entallado seleccionado.
 Parámetros con idéntica letra de dirección, que el
Control numérico también los modifica para las otras
entalladuras. No modifique estos valores.
Formulario contornos
KG
Tipo de entallado
 Forma U: ciclo G856 (Véase la página 323)
 Forma H: ciclo G857 (Véase la página 324)
 Forma K: ciclo G858 (Véase la página 325)
X1, Z1 Punto de la esquina del contorno (X: cota del diámetro)
Entalladura forma U
X2
Punto final de superficie refrentada (cota de diámetro)
I Diámetro de entalladura
K Longitud de entalladura
B Bisel/redondeo
 B\>0: Radio del redondeo
 B<0: Longitud de segmento del chaflán
Entalladura forma H
K
Longitud de entalladura
R Radio en la esquina de la entalladura
W Angulo de penetración
Entalladura forma K
I
Profundidad de profundización (cota de radio)
Otros formularios: Véase la página 60
