70 Units smart.Turn
2.2 Units - Desbast
e

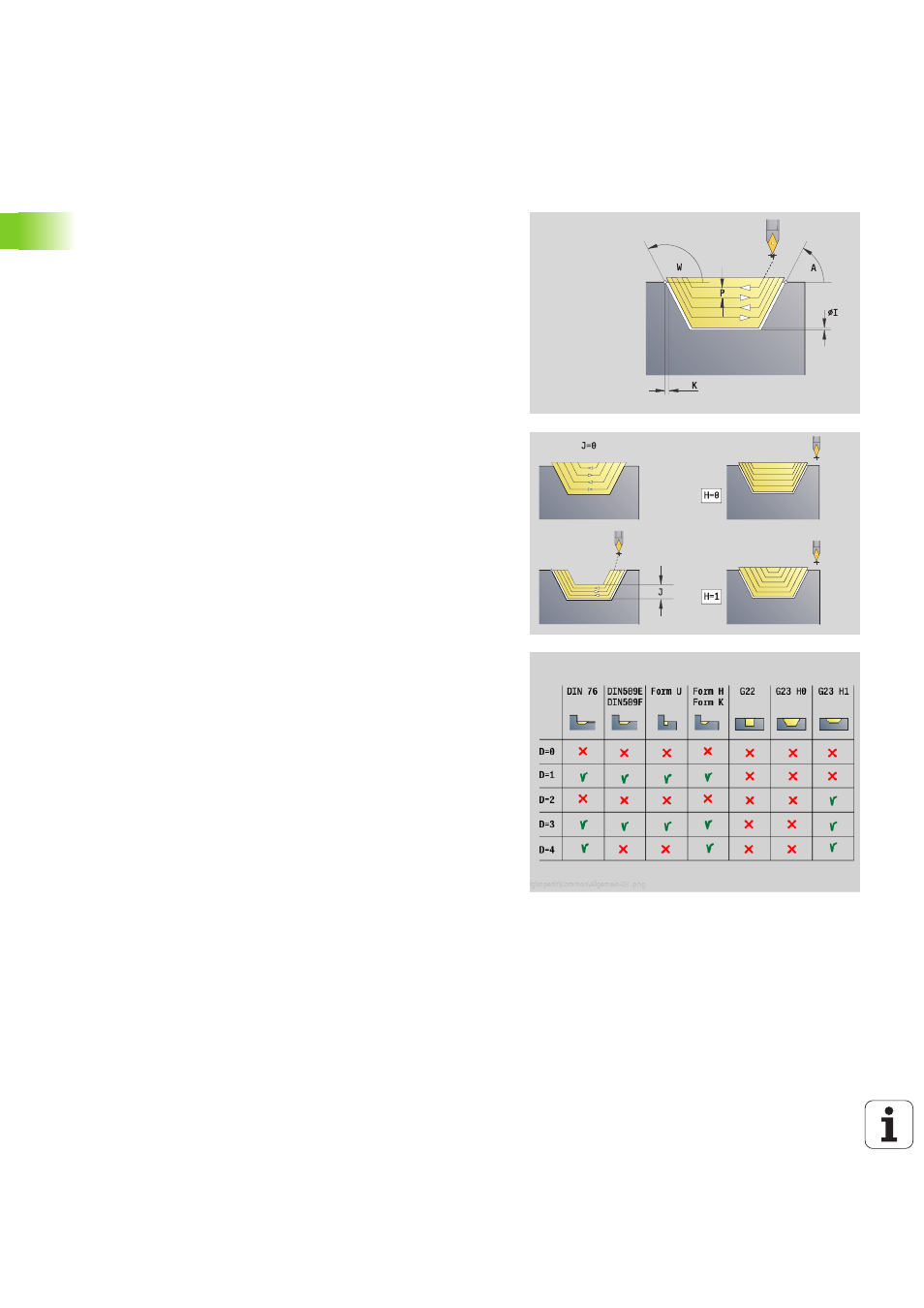

Unit "Desbaste bidireccional ICP"
La Unit mecaniza el contorno descrito en el apartado PIEZA ACABADA
de "NS hacia NE" paral. contorno y bidireccional. Si en FK se indica un
contorno auxiliar, este será utilizado.
Unitname: G835_ICP / Ciclo: G835 (Véase la página 282)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: desbastar
 Parámetros influidos: F, S, E, P
Formulario contornos
J
Sobremedida de la pieza en bruto (cota de radio) - solo
activa si no se ha definido ninguna pieza en bruto .
B Cálculo de contorno
 0: automático
 1: Herramienta a la izquierda (G41)
 2: Herramienta a la derecha (G42)
otro parámetros Formulario contornos: Véase la página 62
Formulario ciclo
P
Alimentación máxima
I, K Sobremedida en la dirección X, Z (I = cota de diámetro)
SX, SZ Limitación del corte (SX: cota de diámetro) - (por defecto:
no se limita el corte)
A Ángulo de aproximación (referencia: eje Z) - (por defecto:
paralelo al eje -Z)
W Ángulo de alejamiento (referencia: eje Z) - (por defecto:
ortogonal al eje -Z)
Q Tipo de retirada al final del ciclo
 0: volver al punto de inicio (primero en dirección X,
después en Z)
 1: posiciona antes del contorno acabado
 2: se retira a la distancia de seguridad y se detiene
H Tipo de líneas de corte
 0: profundidad de mecanizado constante: el contorno se
desplaza por un valor de aproximación constante
(paralelo al eje)
 1: líneas de corte equidistantes: las líneas de corte
transcurren a una distancia constante del contorno
(paralelo al contorno). El contorno será puesto a escala.
D Ocultar elementos: no mecanizar elementos de forma
(véase imagen)
Otros formularios: Véase la página 60
