506

Programación DIN para el eje Y

6.1 Cont

or

nos del eje Y - Nociones básicas

6.1

Contornos del eje Y - Nociones
básicas

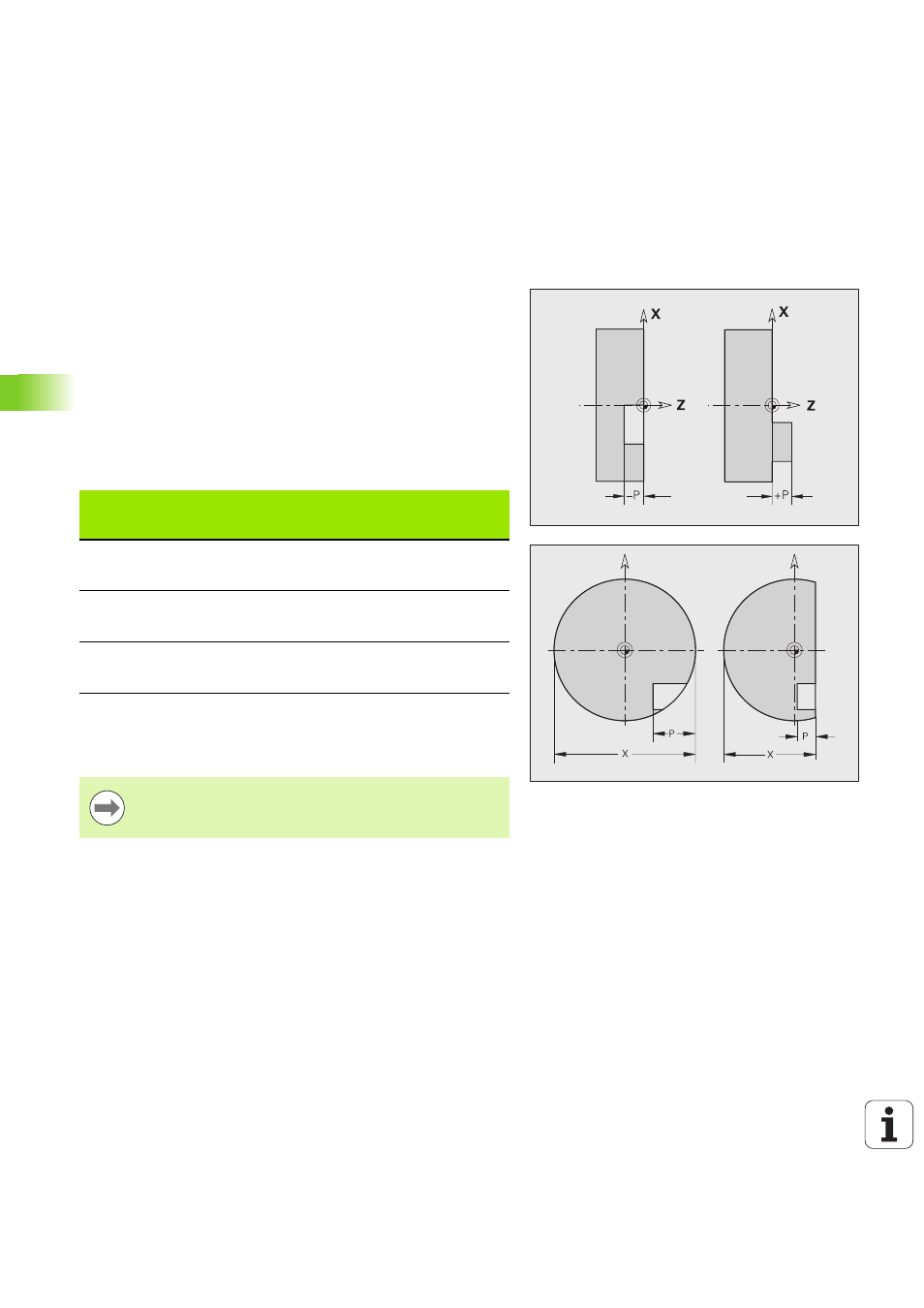

Orientación de los contornos de fresado

El plano de referencia o bien el diámetro de referencia se definen en
la identificación del segmento de programa. La profundidad y la
orientación del contorno de fresado (cajera, isla) se definen en la
definición del contorno de la siguiente manera:

con profundidad P en G308 preprogramado

como alternativa, en las figuras: parámetro del ciclo profundidad P

El signo de profundidad "P" determina la orientación del contorno de
fresado:

P<0: Cajera

P\>0: Isla

X: Diámetro de referencia de la asignación de la sección

Z: Plano de referencia de la denominación de sección

P: Profundidad de G308 o de la descripción de la figura

Orientación del contorno de fresado
Segmento del
programa

P

Superficie

Fondo de
fresado

SUPERF.
ANTERIOR

P<0

P\>0

Z

Z+P

Z+P

Z

SUPERF.
POSTERIOR

P<0

P\>0

Z

Z–P

Z–P

Z

SUPERF. LAT.

P<0

P\>0

X

X+(P*2)

X+(P*2)

X

Los ciclos de fresado plano fresan la superficie descrita en
la definición del contorno. No se tiene en cuenta las islas
dentro de esta superficie.
