550 Programación DIN para el eje Y
6.8 Pr
ogr
a
ma de ejemplo

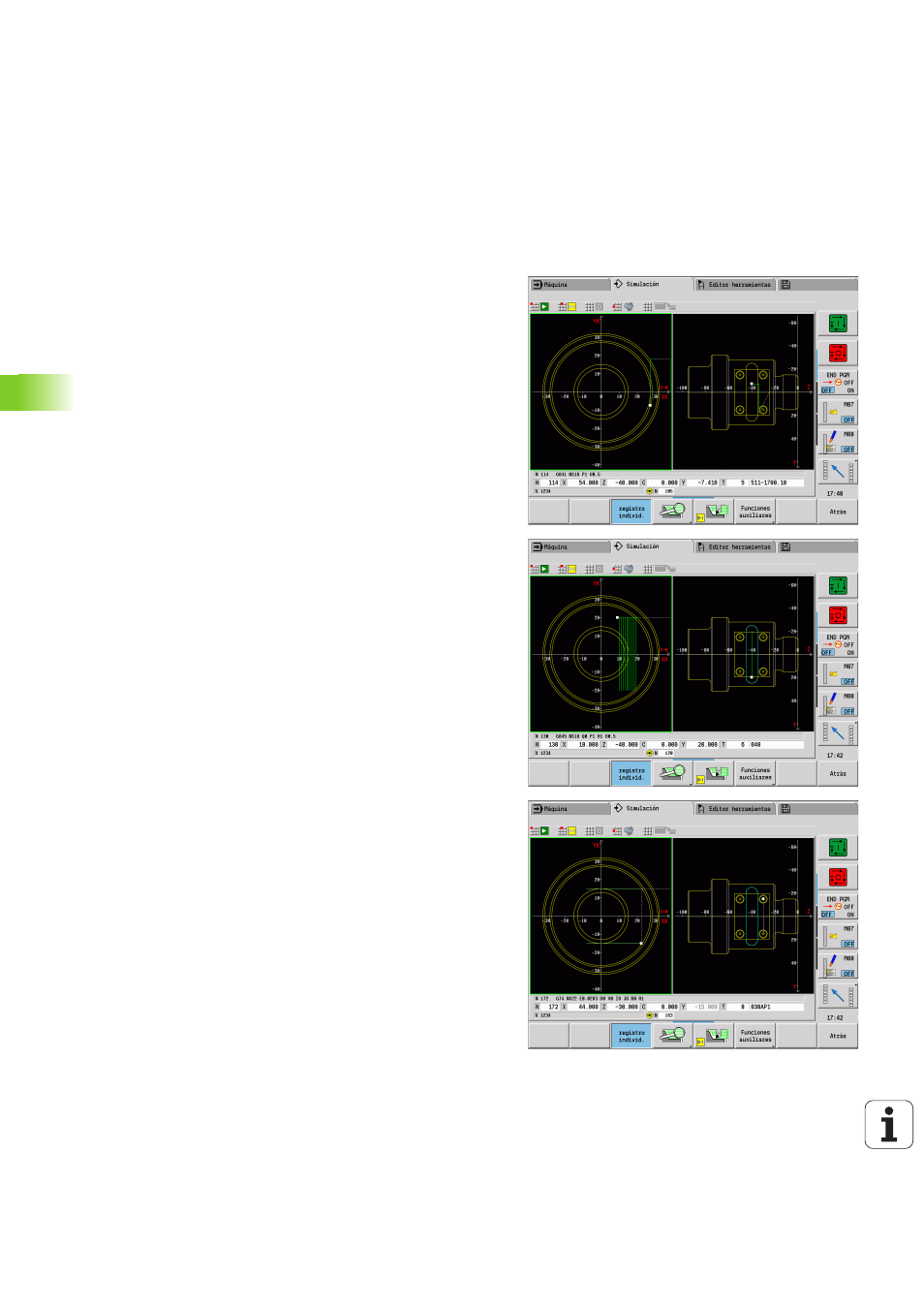

6.8 Programa de ejemplo
Trabajar con el eje Y
Los contornos de fresado y de taladrado en el programa NC siguiente
están configurados agrupados. Sobre la superficie individual se realiza
una ranura lineal. Sobre la misma superficie, a la izquierda y derecha
de la ranura se posiciona un modelo de taladros de dos taladros cada
uno.
Primero se realiza el mecanizado por torno y a continuación se realiza
el fresado de la superficie. A continuación se crea la ranura lineal con
la Unit "Fresado de cajera Lateral Y" que luego se desbarba. Con los
demás Units, primero se centran los patrones de agujeros, luego se
taladran, efectuando después el roscado de los mismos.
