546 Programación DIN para el eje Y
6.7 Ciclos de fr
esado eje Y
Grabar en el plano YZ G804
Los ciclos empiezan a grabar a partir de la posición inicial o bien de la
posición actual cuando no se introduce ninguna posición inicial.
Ejemplo: si se grava un trazado de escritura con varias llamadas, se
indica previamente la posición inicial en la primera llamada. El resto de
llamadas se programan sin posición inicial.

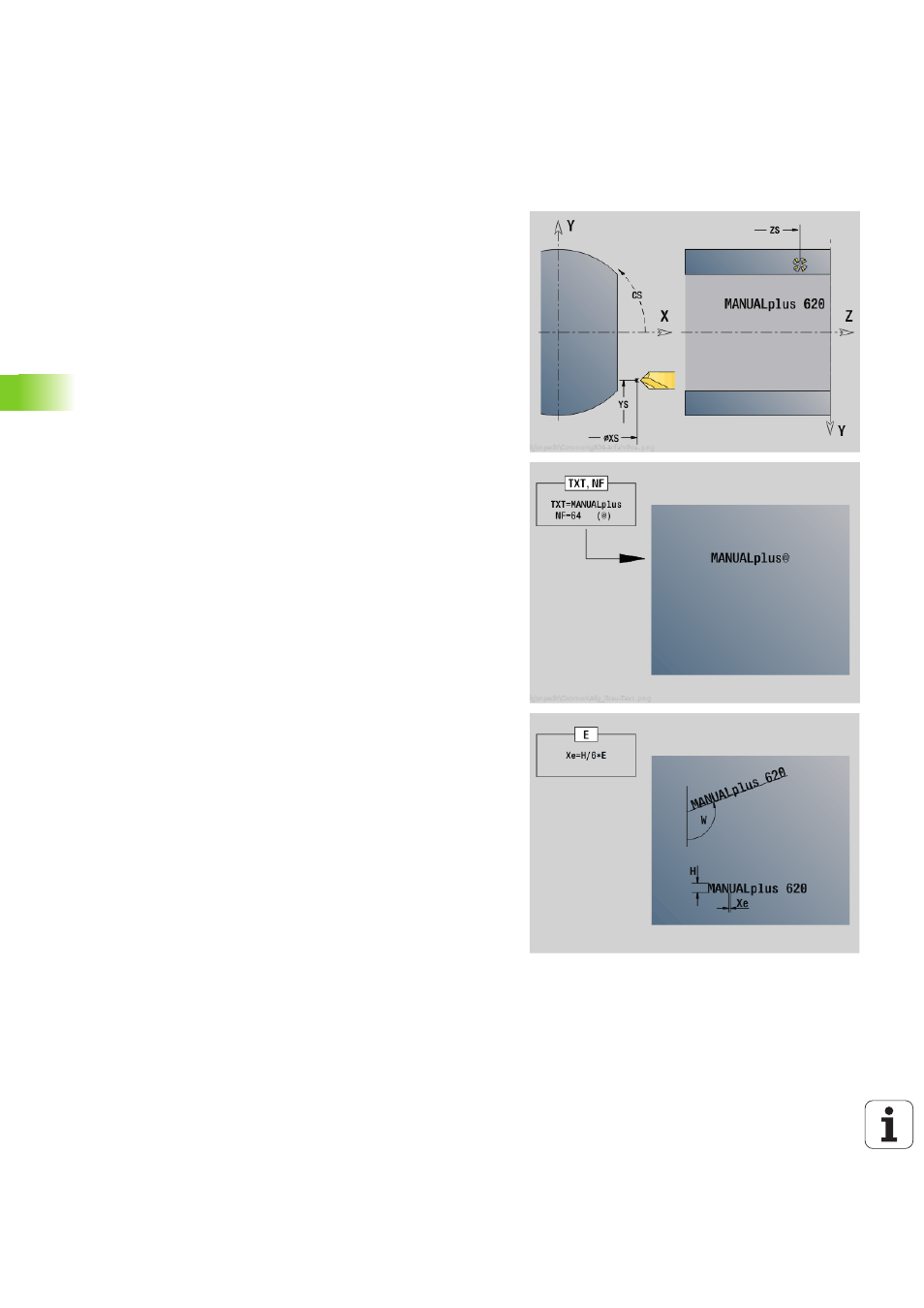

G804 graba una secuencia de signos dispuestos linealmente sobre el
plano YZ. Tabla de signos: Véase página 380
Parámetro
Y, Z
Punto inicial
X Punto final (cota del diámetro) Posición X, a la que se aproxima
para el fresado.
RB Plano de retroceso. Posición X, a la que se retrocede para el
posicionamiento.
ID Texto que se debe gravar
NF Número de signo. Código ASCII del signo a gravar
H Altura de escritura
E Factor de distancia (cálculo: véase imagen)
E Factor de distancia. La distancia entre signos se calcula según
la siguiente fórmula: H / 6 * E
F Factor de avance de penetración (avance de penetración =
avance actual * F)
