Ciclos de r
o
scado

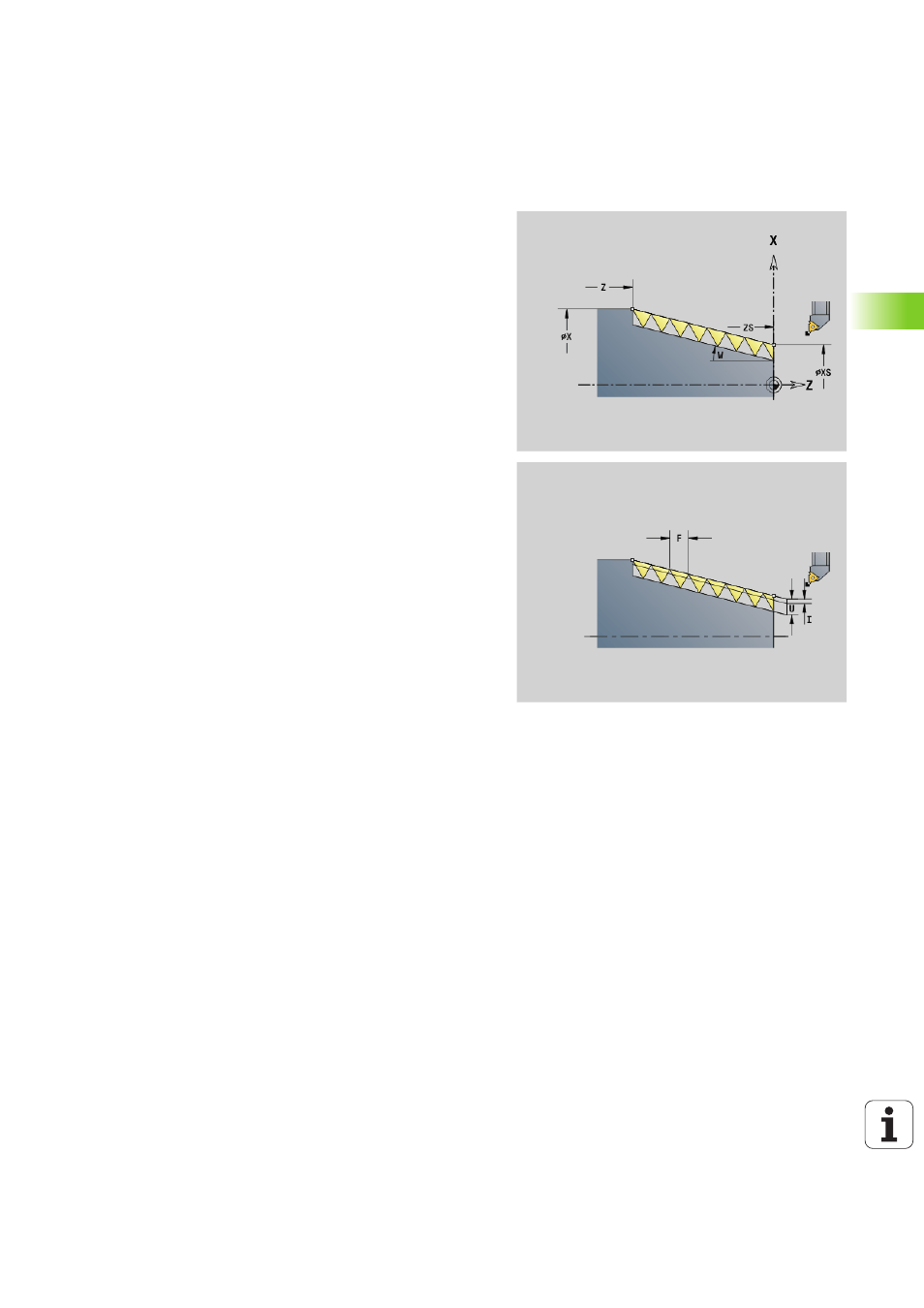

Ciclo de roscado simple G32
G32 mecaniza una rosca sencilla en cualquier dirección y orientación
(rosca longitudinal, cónica o transversal; rosca interior o exterior).
Parámetro
X
Punto final de la rosca (cota de diámetro)
Z Punto final de la rosca
XS Punto inicial de la rosca (cota de diámetro)
ZS Punto inicial de la rosca
BD Rosca exterior/interior:
 0: Rosca exterior
 1: Rosca interior
F Paso de rosca
U Profundidad de rosca
Sin datos: se calcula automáticamente la profundidad de la
rosca:
 Rosca exterior (0.6134 * F)
 Rosca interior (0,5413 * F)
I Profundidad de corte máxima
IC Número de cortes La alimentación se calcula a partir de IC y U.
Utilizar para:
 V=0 (sección de mecanizado constante)
 V=1 (aproximación constante)
V Tipo de aproximación (por defecto: 0); información
detalladaVéase la página 303
 0: sección de arranque de viruta constante en todos los
cortes
 1: alimentación constante
 2: con subdivisión del corte de material restante Primera
alimentación = "Resto" de la división profundidad de rosca/
profundidad de corte. El "último corte" se subdivide en cortes
de 1/2, 1/4, 1/8 y 1/8 de dicho corte.
 3: la alimentación se calcula a partir del paso y de la velocidad
de rotación
 4: como MANUALplus 4110
 5: alimentación constante (como en 4290)
 6: constante con restante (como en 4290)
H Tipo de decalaje para alisar los flancos de rosca (por defecto: 0)
 0: sin decalaje
 1: decalaje desde la izquierda
 2: decalaje desde la derecha
 3: decalaje alterno por la derecha/izquierda
WE Método de retirada con K=0 (por defecto:0)
 0: G0 al final
 1: Retirar en la rosca
K Longitud de salida en el punto final de la rosca (por defecto : 0)
