Punto de cambio de herramienta G14

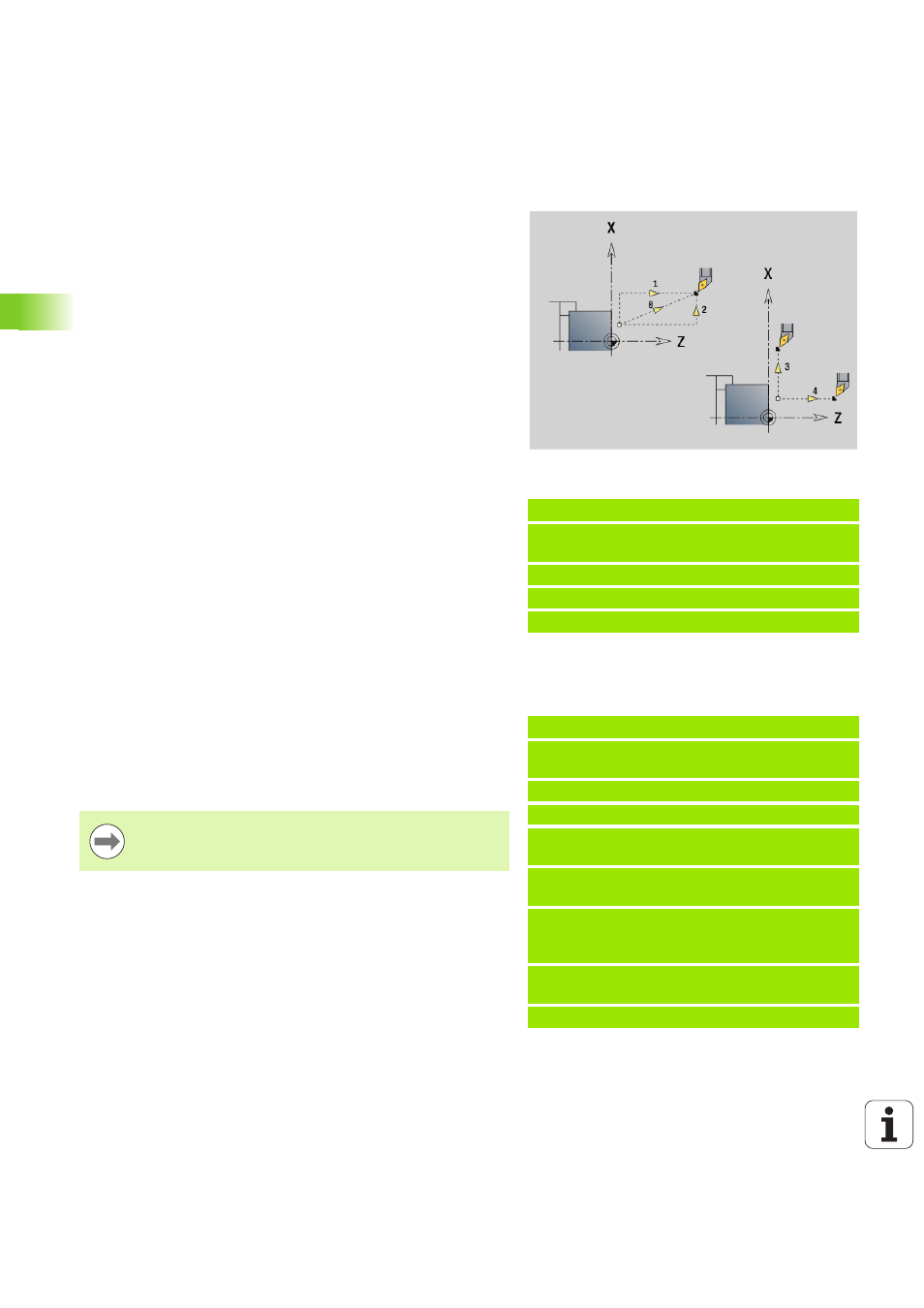

G14 desplaza la herramienta con avance rápido al punto de cambio de
herramienta. Las coordenadas del punto del cambio de herramienta se
establecen en el modo Ajuste.
Definir el punto de cambio de herramienta G140
G140 define la posición de cambio de herramienta indicada en D. El
desplazamiento a esta posición puede realizarse con G14.
Beispiel: G14
. . .
N1 G14 Q0 [Desplazarse al punto de cambio
de herramienta]
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
. . .
Parámetro
Q
Secuencia, determina la secuencia de los desplazamientos (por
defecto: 0)
 0: Recorrido en diagonal
 1: primero dirección X, luego Z
 2: primero dirección Z, luego X
 3: sólo dirección X, Z permanece invariable
 4: sólo dirección Z, X permanece invariable
D Número - del punto de cambio de herramienta al cual debe
efectuarse el desplazamiento (0-2) (por defecto = 0, punto de
cambio tomado de los parámetros)
Beispiel: G140
. . .
N1 G14 Q0 [Punto de cambio de herramienta
tomado del parámetro]
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X40 Z10
N5 G140 D1 X100 Z100 [Definir número de
punto de cambio de herramienta 1]
N6 G14 Q0 D1 [Desplazamiento a número
de punto de cambio de herramienta 1]
N7 G140 D2 X150 [Definir número de punto
de cambio de herramienta 2, Z se toma de los
parámetros]
N8 G14 Q0 D2 [Desplazamiento a número
de punto de cambio de herramienta 2]
. . .
Parámetro
D
Número de punto de cambio de herramienta (1-2)
X Diámetro - Posición del punto de cambio de herramienta
Z Longitud - Posición del punto de cambio de herramienta
Los parámetros que faltan en X, Z se complementan con
los valores del parámetro de punto de cambio de
herramienta
