130 Units smart.Turn
2.8 Units - Roscas

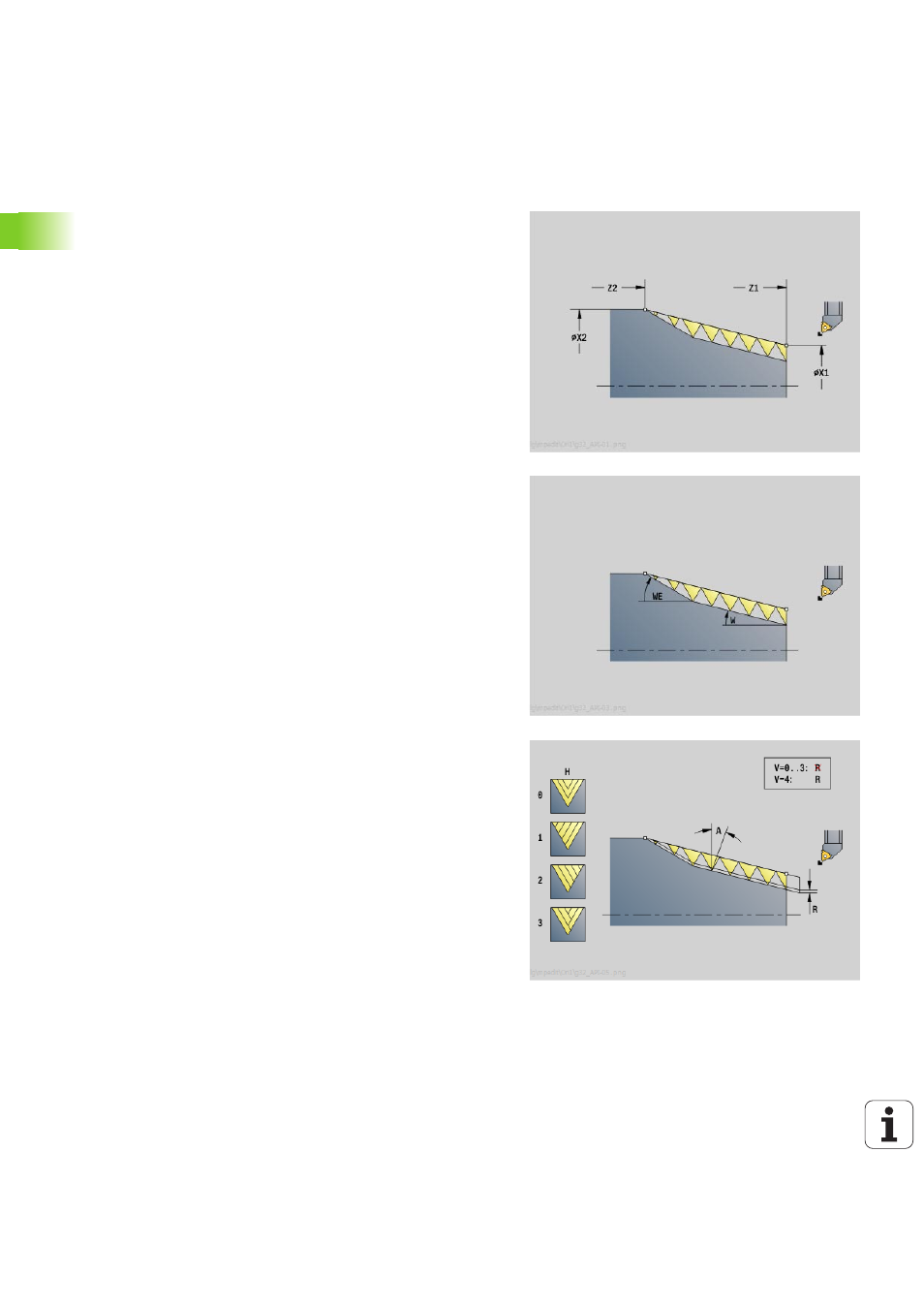

Unit "Rosca API"
La Unit realiza una rosca API de uno o varios pasos. La profundidad de
rosca se reduce a la salida de la misma.
Unitname: G352_API / Ciclo: G352 (Véase la página 314)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: torneado de rosca
 Parámetros influidos: F, S
Formulario rosca
O
Localización rosca
 0: Rosca interior (aproximación en +X)
 1: Rosca exterior (aproximación en -X)
X1, Z1 Punto inicial de la rosca (X1: cota de diámetro)
X2, Z2 Punto final de la rosca (X2: cota de diámetro)
W Ángulo cónico (Referencia: eje Z; –45°<W<45°)
WE Ángulo de salida (referencia: eje Z; 0°<WE<90°; por
defecto: 12°)
F1 Paso de rosca
U Profundidad de rosca (automática para rosca métrica ISO)
Formulario ciclo
I
Aproximación máxima (Cota de radio)
H Tipo de decalaje (decalaje entre las distintas
alimentaciones en el sentido de corte)
 0: sin decalaje
 1: desde izquierda
 2: desde derecha
 3: alternando izquierda/derecha
V Tipo de aproximación (informaciones detalladas: Véase la
página 126)
 0: sección de arranque de viruta constante
 1: alimentación constante
 2: con subdivisión del corte de material restante
 3: sin subdivisión del corte de material restante
 4: como MANUALplus 4110
 5: alimentación constante (como en 4290)
 6: constante con restante (como en 4290)
A Ángulo de aproximación (Referencia eje X; 0°\>A\>60°; por
defecto 30°)
R Profundidad de corte de material restante (sólo con V=4)
C Ángulo inicial
D Número de filetes
Q Número de pasadas en vacío
Otros formularios: Véase la página 60
