HEIDENHAIN MANUALplus 620, CNC PILOT 640 321
4.21 Ciclos de entalladur
a

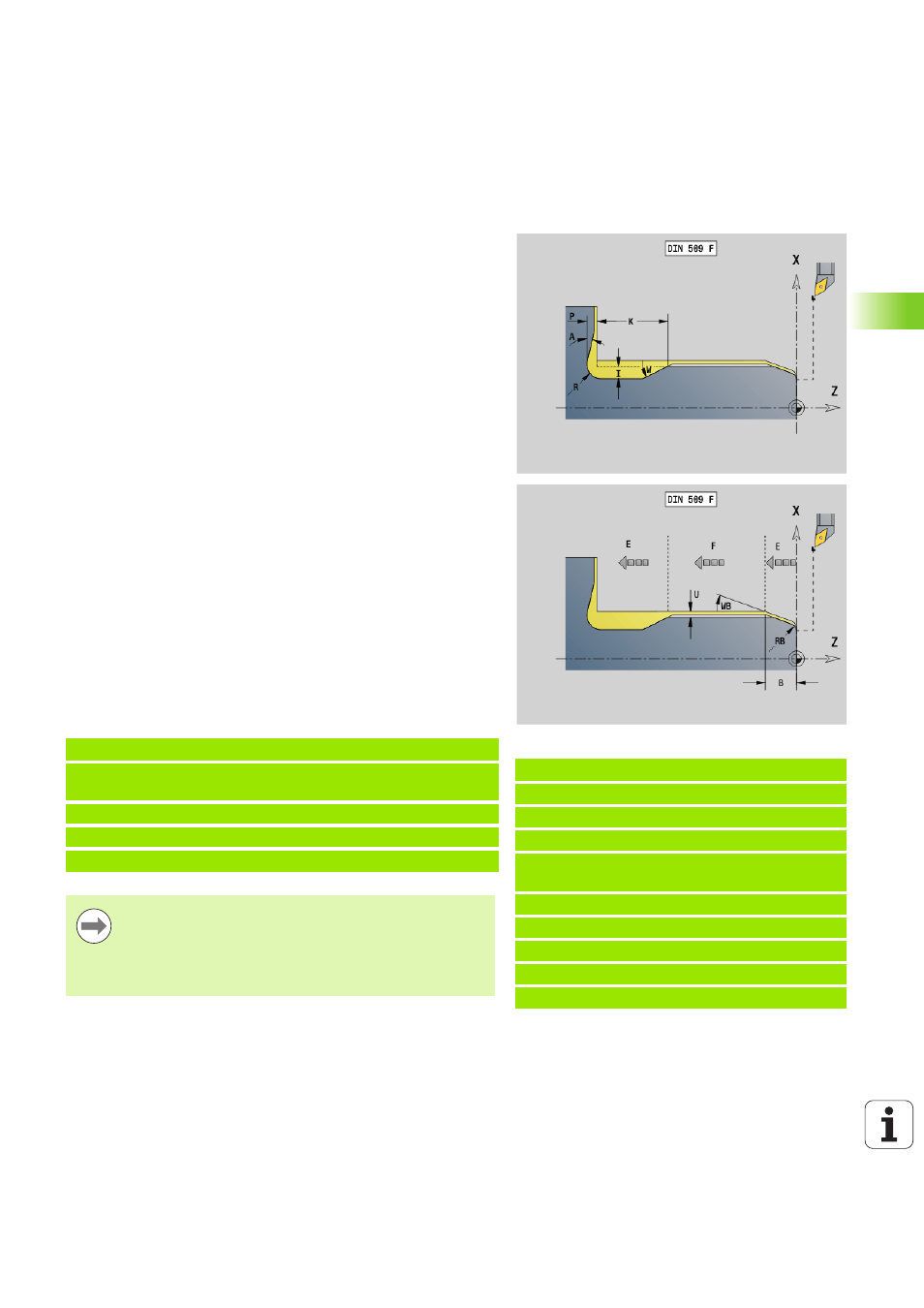

Entalladura DIN 509 F con mecanizado de
cilindro G852
G852 mecaniza el cilindro antepuesto, la entalladura, la superficie
refrentada de transición y el corte inicial del cilindro si se indica uno de
los parámetros Longitud de corte inicial o radio de corte
inicial
.
ElControl numérico determina según el diámetro de la tabla
normalizada los parámetros que no se programan (véase "Ciclo de
entalladura G85” en pág.318).
Frases siguientes de la llamada al ciclo
Beispiel: G852
%852.nc
[G852]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G852 I3 K15 W30 R2 P0.2 A8 B5 RB2 WB30
E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
FINAL
Parámetro
I
Profundidad de entalladura (por defecto: tabla de la norma)
K Longitud de entalladura (por defecto: tabla normalizada)
W Ángulo de entalladura (por defecto: tabla normalizada)
R Radio de entalladura (por defecto: tabla normalizada)
P Profundidad transversal (por defecto: tabla normalizada)
A Ángulo transversal (por defecto: tabla normalizada)
B Longitud de corte inicial - ningún dato: No se mecaniza el corte
inicial del cilindro
RB Radio de corte inicial - ningún dato: No se mecaniza el radio de
corte inicial
WB Ángulo de corte inicial (por defecto: 45 °)
E Avance reducido para el acabado de la entalladura (por defecto:
avance activo)
H Tipo de alejamiento (por defecto: 0):
 0: La herramienta regresa al punto de partida
 1: La herramienta se sitúa al final de la superficie refrentada
U Sobremedida para rectificado para el área del cilindro (por
defecto: 0)
N.. G852 I.. K.. W.. /llamada al ciclo
N.. G0 X.. Z.. /Punto de la esquina de entrada del
cilindro
N.. G1 Z.. /Esquina de la entalladura
N.. G1 X.. /Punto final de la superficie transversal
N.. G80 /Final de la descripción del contorno
 La entalladura se realiza sólo en esquinas del contorno
perpendiculares y paralelas a los ejes sobre su eje
longitudinal.
 La corrección de radio del filo se realiza
 Sobremedidas: No se calculan
