52 Programación NC
1
.3 Identificación de segment
o
de pr
ogr
ama
Sección SUPERFICIE_Y
La denominación de sección marca el plano YZ (G19) y define el plano
inclinado en máquinas con eje B.
Sin plano inclinado:El diámetro de referencia define la posición del
contorno en dirección X, el ángulo entre ejes C la posición en la pieza.

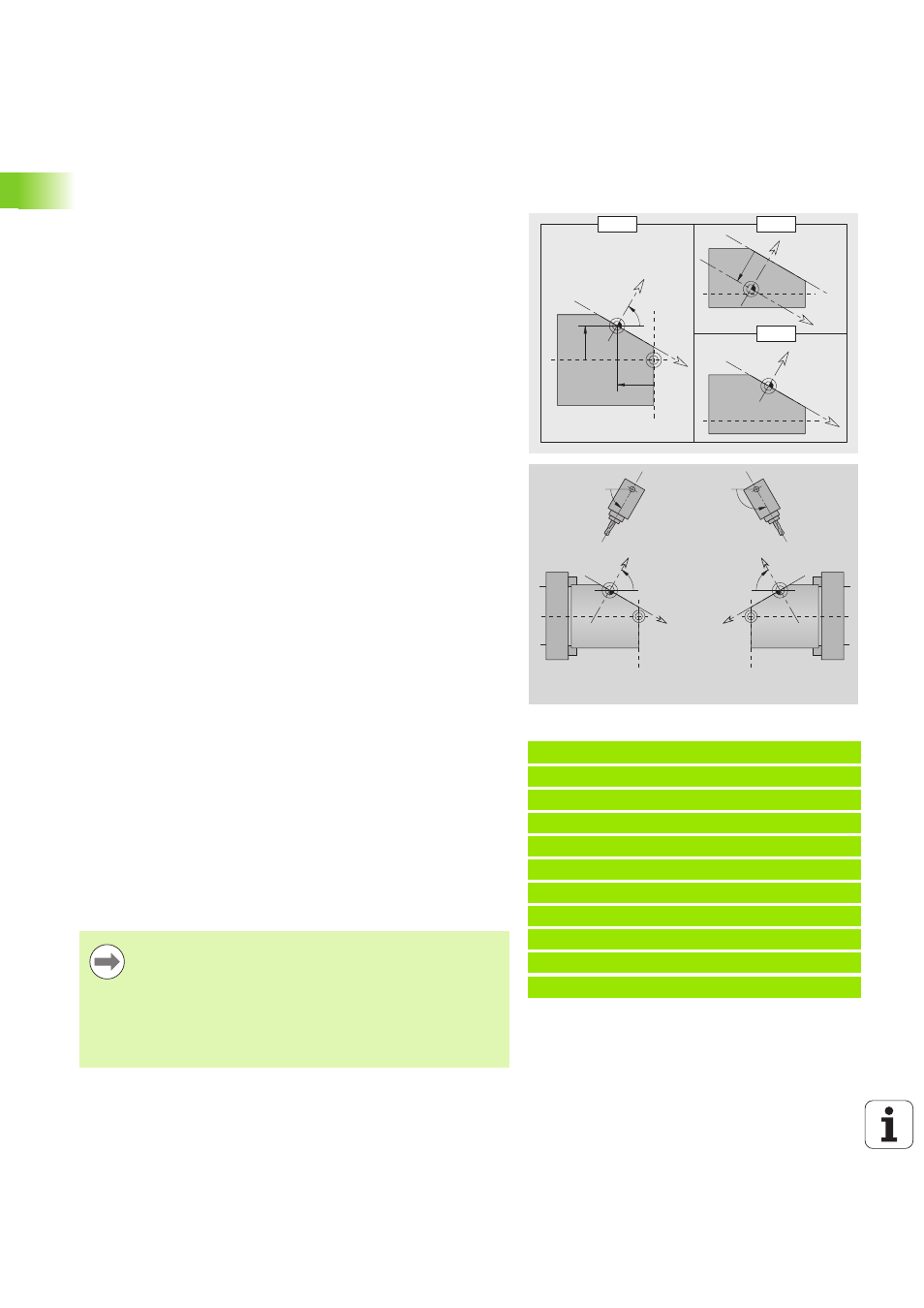

Con plano inclinado (ver imágenes): SUPERFICIE_Y realiza
adicionalmente las siguientes transformaciones y rotaciones para el
plano inclinado:
 Desplaza el sistema de coordenadas a la posición I, K
 Gira el sistema de coordenadas según el ángulo B; punto de
referencia I, K
 H=0: desplazamiento del sistema de coordenadas girado según –I.
El sistema de coordenadas retrocede.
El sistema de coordenadas retrocede: El control evalúa el diámetro
de referencia para el límite de corte. Adicionalmente también sirve de
referencia para la profundidad que se programa para contornos de
fresado y taladros.
Ya que el diámetro de referencia se refiere al punto cero actual, se
recomienda retroceder el sistema de coordenadas girado según el
valor –I al trabajar sobre el plano inclinado. Si no se necesita el límite
de corte, p. ej. en taladros, puede desconectarse (H=1) el
desplazamiento del sistema de coordenadas y fijar el diámetro de
referencia=0.
Beispiel: "SUPERFICIE_Y"
ENCABEZAMIENTO DEL PROGRAMA
...
CONTORNO Q1 X0 Z600
PZA. EN BRUTO
...
PIEZA ACABADA
...
SUPERFICIE_Y X118 C0 B130 I59 K0
...
MECANIZADO
...
X
H=0 B, I, K
–K
I
Z
B
H=1
–I
Z
B
X
Z
B
X
glob.
X
Diámetro de referencia
C Ángulo entre ejes C – determina la posición del cabezal
glob.
X
Diámetro de referencia
C Ángulo entre ejes C – determina la posición del cabezal
B Ángulo del plano: eje Z positivo
I Referencia del plano en dirección X (cota del radio)
K Referencia del plano en dirección Z
H Desplazamiento automático del sistema de coordenadas (por
defecto: 0)
 0: el sistema de coordenadas girado se desplaza según –I
 1: el sistema de coordenadas no se desplaza
Deberá tenerse en cuenta:
 en el sistema de coordenadas inclinado X es el eje de
aproximación. Las coordenadas X se miden como
coordenadas de diámetro.
 La creación de simetría del sistema de coordenadas no
influye sobre el eje de referencia del ángulo de
inclinación ("eje -B" de la llamada de herramienta).
