HEIDENHAIN MANUALplus 620, CNC PILOT 640 361
4.26 Ciclos de fr
esado

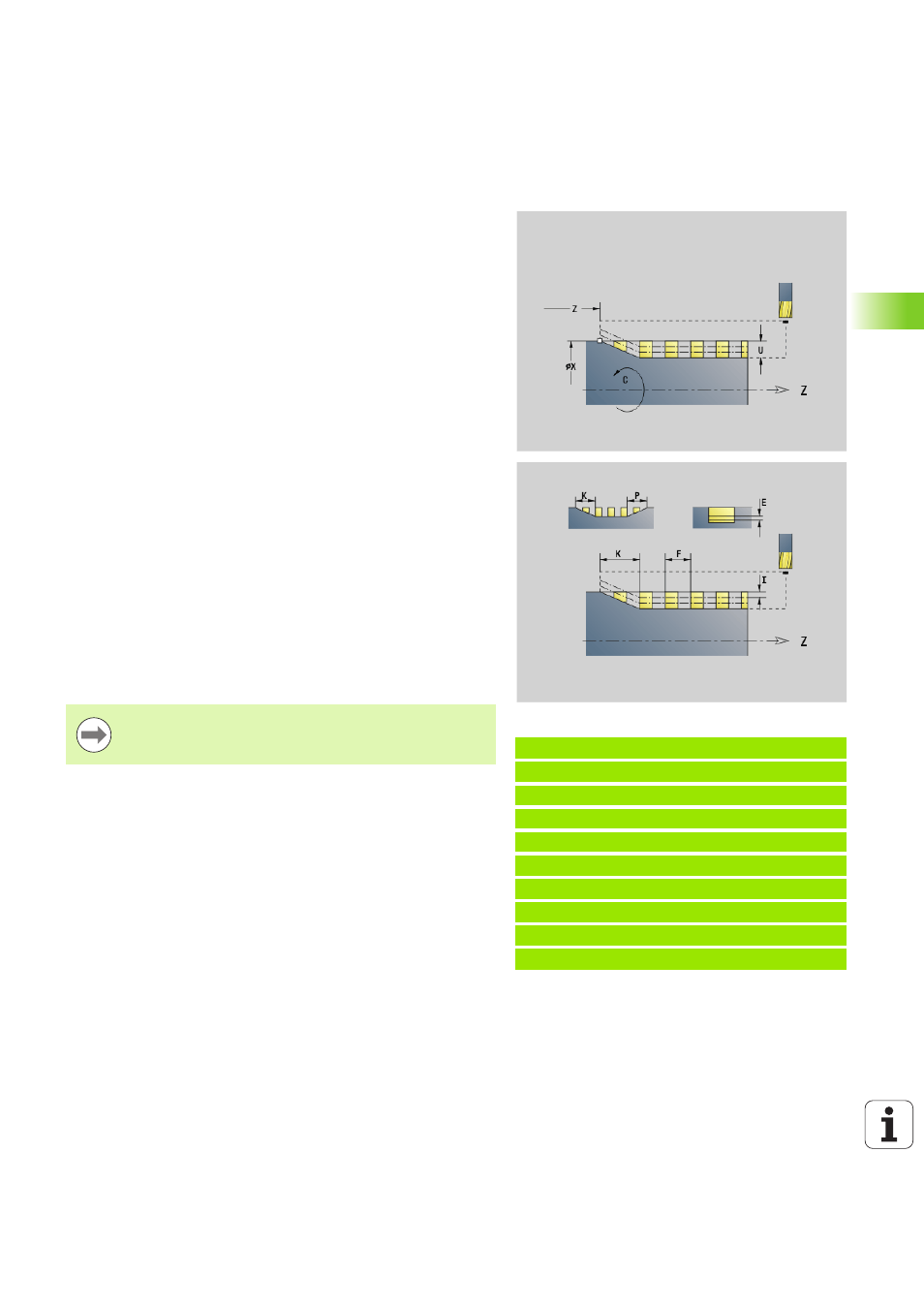

Fresado de ranura G798
G798 fresa una ranura en espiral desde la posición actual de la hta.
hasta el punto final X, Z. La anchura de la ranura coincide con el
diámetro de la fresa.
Alimentación:
 La primera alimentación se ejecuta con Alimentación I.
 Las otras alimentaciones las calcula la Control numérico como
sigue:
alimentación actual = I * (1 – (n–1) * E)
(n: la enésima alimentación)
 La reducción de la aproximación se realiza hasta \>= 0,5 mm. A
continuación, cada alimentación se ejecuta con 0,5 mm.
Beispiel: G798
%798.nc
[G798]
N1 T9 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 G100 Z2
N7 M15
FINAL
Parámetro
X
Punto final (cota de diámetro) - (por defecto: posición actual X)
Z Punto final de la ranura
C Ángulo inicial
F Paso de rosca:
 F positiva: Rosca a derechas
 F negativa: Rosca a izquierdas
P Longitud de aceleración – Rampa al comienzo de la ranura (por
defecto: 0)
K Longitud de salida – Rampa al final de la ranura (por defecto: 0)
U Profundidad de rosca
I Aproximación máxima (por defecto: profundidad total en una
aproximación)
E Valor de reducción de alimentación (por defecto: 1)
D Número de filetes
Una ranura espiral puede fresarse exclusivamente en el
exterior de la misma.
