100 Units smart.Turn
2.5 Units - T
a
ladr
ar eje C

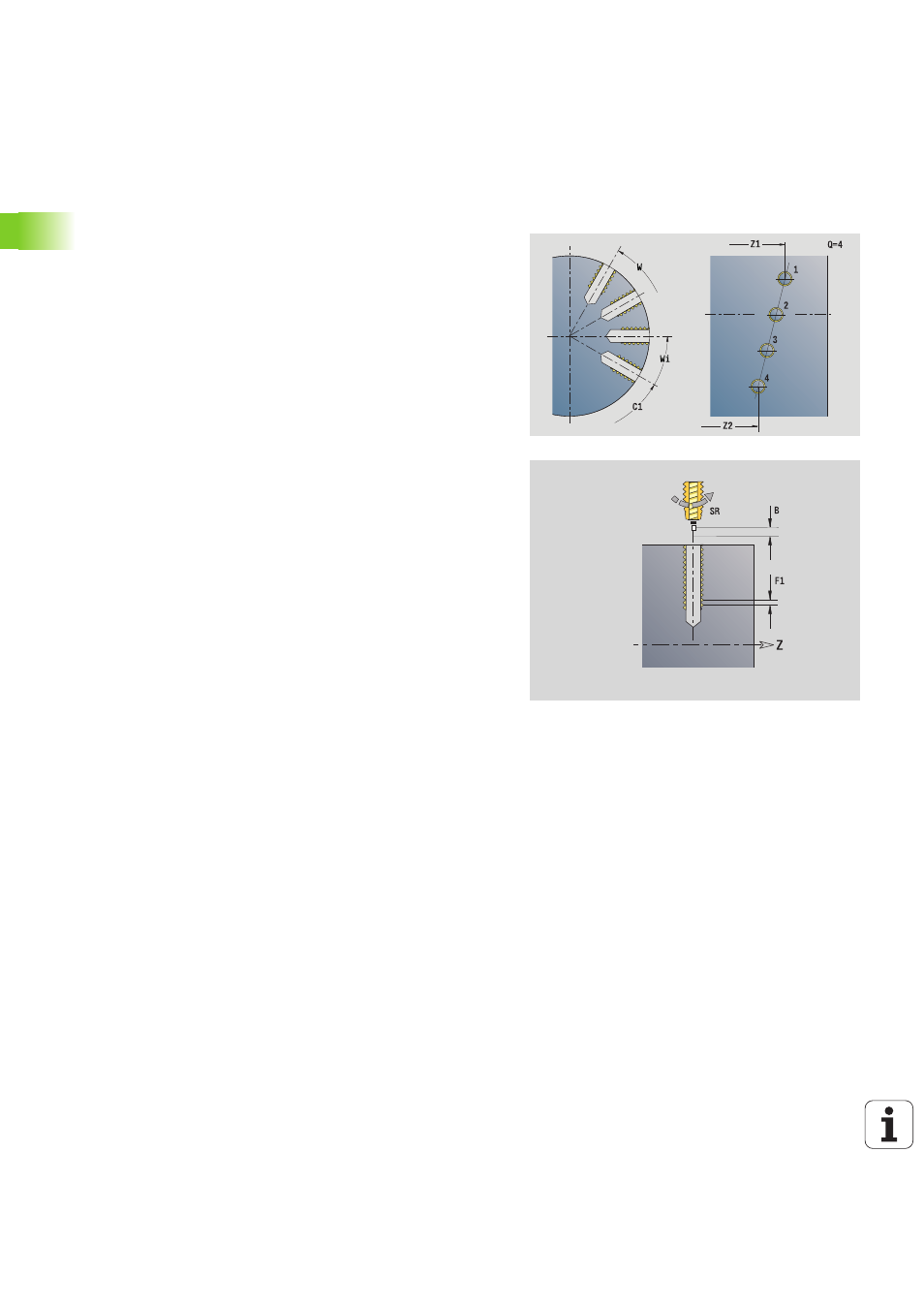

Unit "Patrón de taladro roscado lineal en
superficie lateral"
La Unit realiza un patrón lineal de taladros roscados con distancias
equidistantes en la superficie lateral.
Unitname: G73_Lin_Mant_C / Ciclo: G73 (Véase la página 330)
Utilizar la Longitud de extracción para pinzas de sujeción con
compensación de longitud. El ciclo calcula un nuevo paso nominal a
partir de la profundidad de rosca, el paso programado y la longitud de
extracción. El paso nominal es algo menor que el paso del macho de
roscar. En la creación de la rosca, la broca se extrae del mandril de
amarre una distancia igual a la "longitud de extracción". Este
procedimiento permite prolongar la vida útil de los machos de roscar.
Acceso al banco de datos de tecnología
 Tipo de mecanizado: roscado
 Parámetros influidos: S
Formulario Patrón
Q
Número de taladros
Z1, C1 Punto inicial patrón
Wi Incremento angular
W Ángulo final
Z2 Punto final del patrón
Formulario ciclo
X1
Punto inicial de taladro (Cota de diámetro)
X2 Punto final de taladrado (Cota de diámetro)
F1 Paso de rosca
B Longitud de aceleración
L Longitud de extracción cuando se utilicen pinzas de amarre
con compensación de longitud (por defecto: 0)
SR Velocidad de retroceso (por defecto: velocidad del roscado
con macho)
SP Prof. rotura viruta
SI Distancia de retroceso
RB Nivel de retroceso
Otros formularios: Véase la página 60
