4.27 Ciclos de gr
abado
Gravar superficie lateral G802
G802 grava secuencias de caracteres dispuestos linealmente en la
superficie lateral. Tabla de caracteres y otras informaciones: Véase la
página 380.
Los ciclos empiezan a grabar a partir de la posición inicial o bien de la
posición actual cuando no se introduce ninguna posición inicial.
Ejemplo: si se grava un trazado de escritura con varias llamadas, se
indica previamente la posición inicial en la primera llamada. El resto de
llamadas se programan sin posición inicial.
Parámetro
Z
Punto inicial
C Ángulo inicial
CY Punto inicial
X Punto final (cota del diámetro) Posición X, a la que se aproxima
para el fresado.
RB Plano de retroceso. Posición X, a la que se retrocede para el
posicionamiento.
ID Texto que se debe gravar
NF Número de signo. Código ASCII del signo a gravar
W Ángulo de inclinación
H Altura de escritura

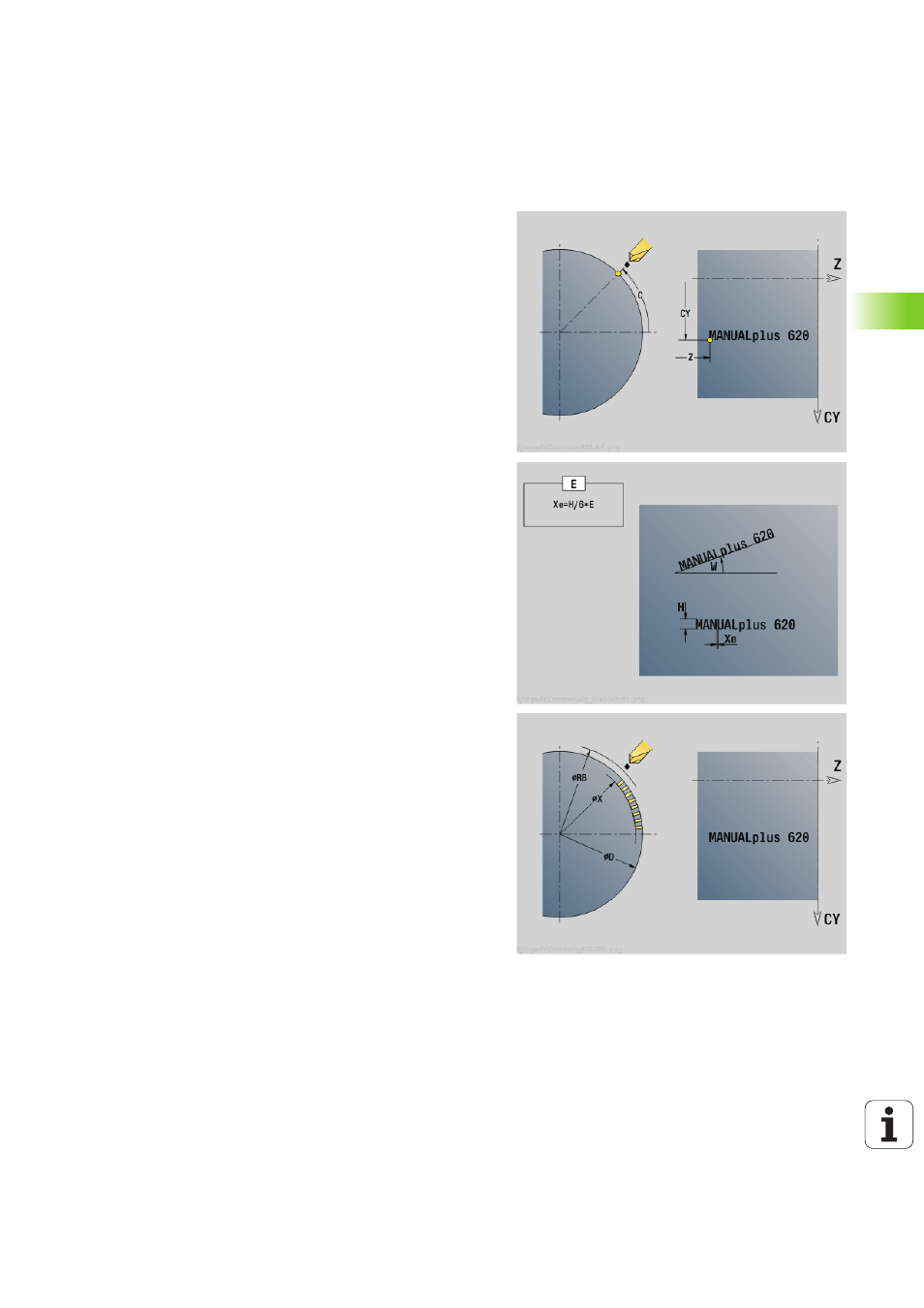

E Factor de distancia (cálculo: véase imagen)
D Diámetro de referencia
F Factor de avance de penetración (avance de penetración =
avance actual * F)
