Conversión y espejo G30
La función G30 convierte funciones G, M, y números de cabezal. G30
refleja las trayectorias de desplazamiento y medidas de herramienta y
desplaza el punto cero de la maquina, dependiendo del eje, lo
equivalente al "Offset del punto cero" (Parámetro de máquina:
Trans_Z1).

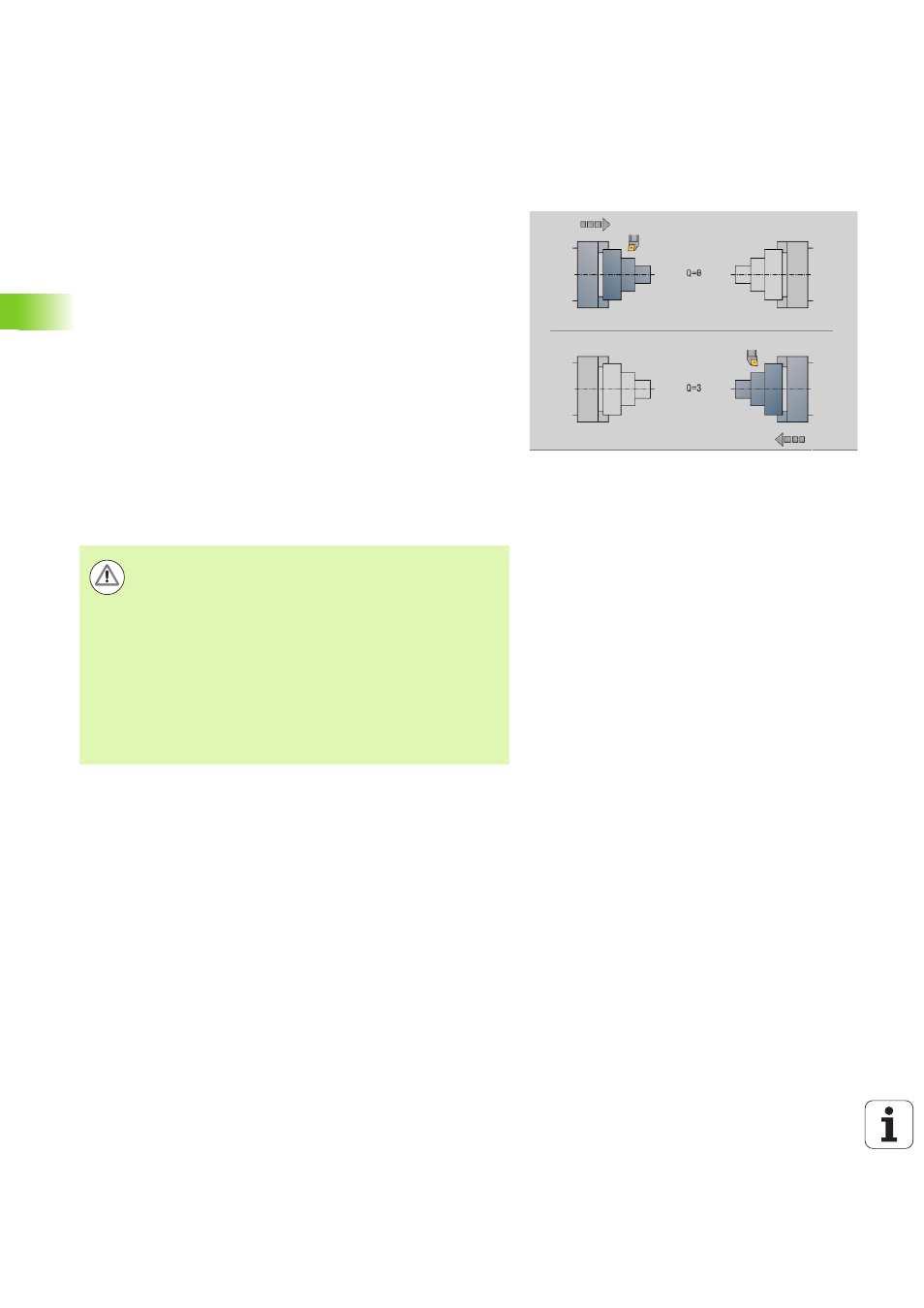

Aplicación: En el mecanizado completo se describe el contorno
completo, se mecaniza la cara frontal, se ajusta la pieza de nuevo
mediante el "programa experto" y se mecaniza entonces la parte
posterior. Para poder programar el mecanizado en la parte posterior
igual que el mecanizado de la parte delantera (orientación del eje Z,
sentido de giro en arcos de círculo, etc.), el programa experto contiene
instrucciones para la conversión y el espejo.
Parámetro
H Número de tabla de la tabla de conversión (únicamente es
posible si el fabricante de la máquina ha configurado una
tabla de conversión)
Q Número de cabezal
¡Atención: Peligro de colisión!
 Al pasar de FUNCIONAMIENTO MANUAL a
FUNCIONAMIENTO AUTOMÁTICO se mantienen las
conversiones y espejos
 Desconectar la conversión/espejo si, tras el mecanizado
de la cara posterior, se activa de nuevo el mecanizado de
la cara delantera (ejemplo: en repeticiones de programa
con M99)
 Tras una nueva selección de programa, la conversión/
espejo se desconecta (Ejemplo: Transición de
FUNCIONAMIENTO MANUAL a FUNCIONAMIENTO
AUTOMÁTICO)
