HEIDENHAIN MANUALplus 620, CNC PILOT 640 203
4.3 Element
o
s básicos del cont
or
no de t
o
rn
eado

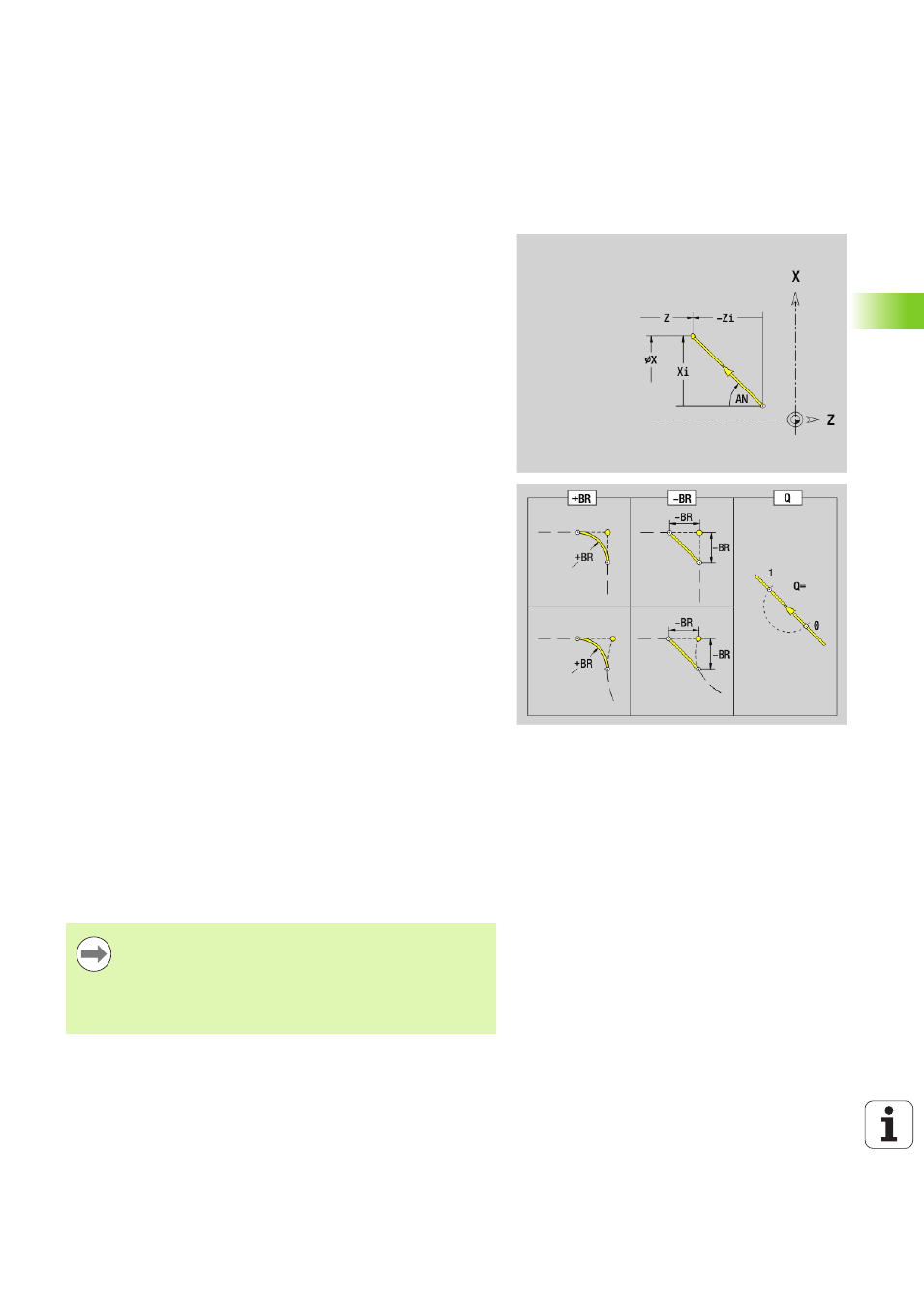

Segmento rectilíneo de contorno de torneado
G1-Geo
G1 define un segmento rectilíneo en un contorno de torneado.
Parámetro
X
Punto final del elemento de contorno (cota de diámetro)
Z Punto final del elemento de contorno
AN Ángulo respecto al eje de rotación (dirección angular: véase
imagen de ayuda)
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
PZ Punto final del elemento de contorno (radio polar; referencia:
punto cero de la pieza)
W Punto final del elemento de contorno (ángulo polar; referencia:
punto cero de la pieza)
AR Ángulo respecto al eje de giro (AR corresponde a AN)
R Longitud de la línea (radio polar; referencia: último punto del
contorno)
BE, BF, BD, BP y BH (véase "Atributos de mecanizado para los
elementos de forma" en la página 202)
FP
No mecanizar elemento (únicamente necesario para
TURN PLUS):
 0: no mecanizar elemento básico (recta)
 1: no mecanizar elemento superpuesto (por ej., bisel o
redondeo)
 2: no mecanizar elemento básico / superpuesto
IC Sobremedida corte de medición (diámetro de corte de
medición)
KC Longitud corte de medición
HC Contador corte de medición: número de las piezas de trabajo
tras las que debe efectuarse una medición
Programación
 Y, Z: en cotas absolutas, incrementales, autoretención o
"?"
 ANi: Ángulo al elemento siguiente
 ARi: Ángulo respecto al elemento precedente
