Grupo de menú "gráfico"

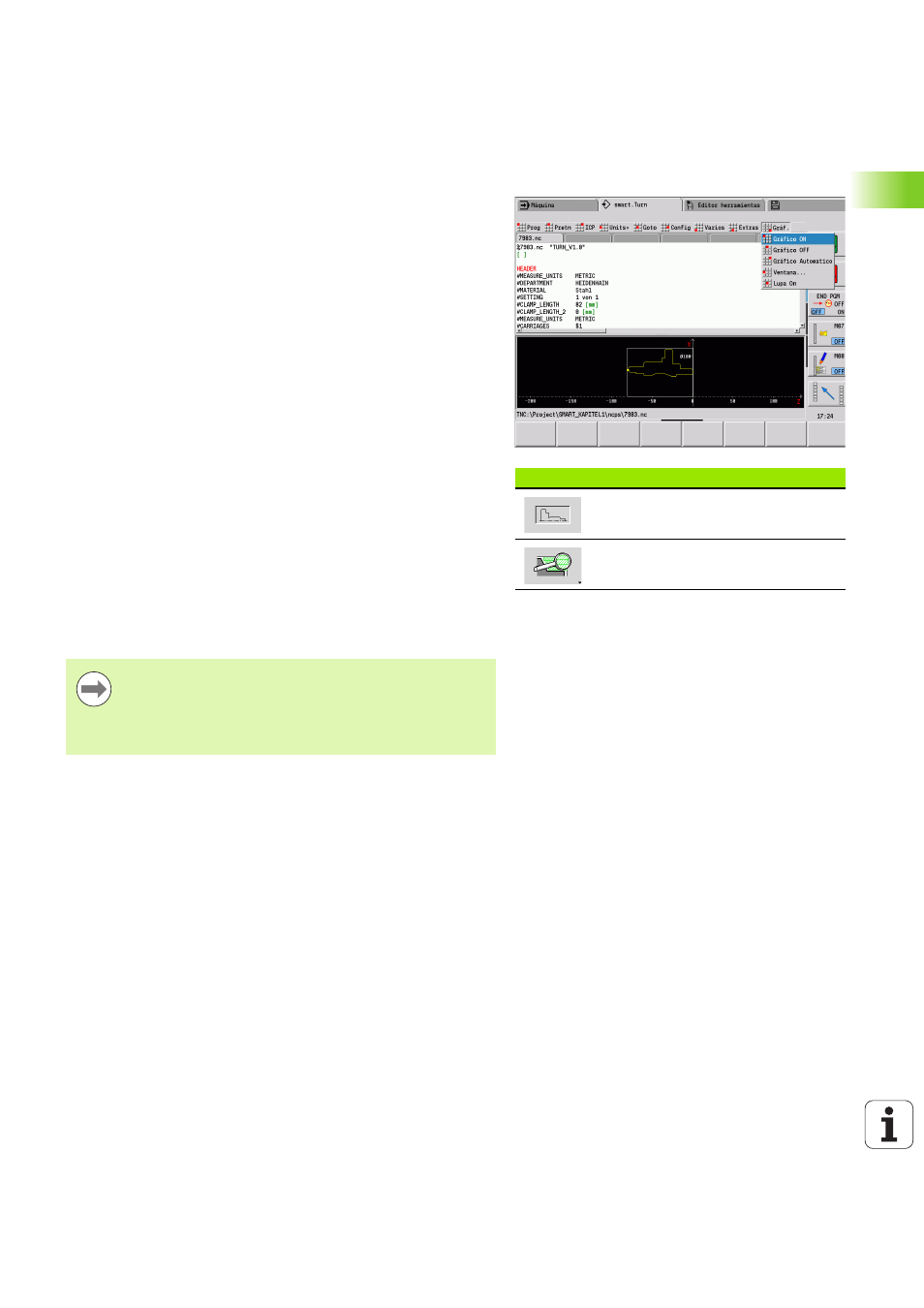

El grupo de menú "gráfico" contiene (véase imagen a la derecha):
 Gráfico ON: activa o actualiza el contorno visualizado.
Alternativamente puede utilizar la softkey (véase tabla a la derecha).
 Gráfico OFF: cierra la ventana de gráfico
 Gráfico automático: ahora, la ventana gráfica se puede activar
automáticamente cuando el cursor se encuentra dentro de la
descripción de contorno.
 Ventana: ajuste de la ventana de gráfico. Durante la edición, el
Control numérico visualiza los contornos programados en un
máximo de cuatro ventanas de gráficos. Ajuste las ventanas
deseadas.
 Lupa: activa la "lupa". Alternativamente puede utilizar la softkey
(véase tabla a la derecha).
La ventana de gráficos:
 Colores en la visualización de contorno:
 blanco: pieza en bruto y pieza en bruto auxiliar
 Amarillo: pieza acabada
 Azul: contornos auxiliares
 rojo: elemento de contorno en la posición actual del cursor. La
punta de flecha indica la dirección de mecanizado.
 En la programación de los ciclos de mecanizado se puede emplear
el contorno visualizado para determinar las referencias a bloques.
 Con las funciones de lupa puede aumentar, reducir y desplazar el
detalle de imagen.
Softkeys con la ventana de programa activa
Activa la visualización de contorno e
inicia el dibujo nuevo del contorno
Abre el menú de softkeys de la "lupa"
y muestra el marco de lupa.
 Las ampliaciones/modificaciones que se realizan en los
contornos no se tienen presentes hasta que se pulsa de
nuevo GRÁFICOS.
 ¡El requisito para la "visualización del contorno" son
números de frase NC inequívocos!
