Programación DIN
4.1
9
Ciclos de r
o
scado

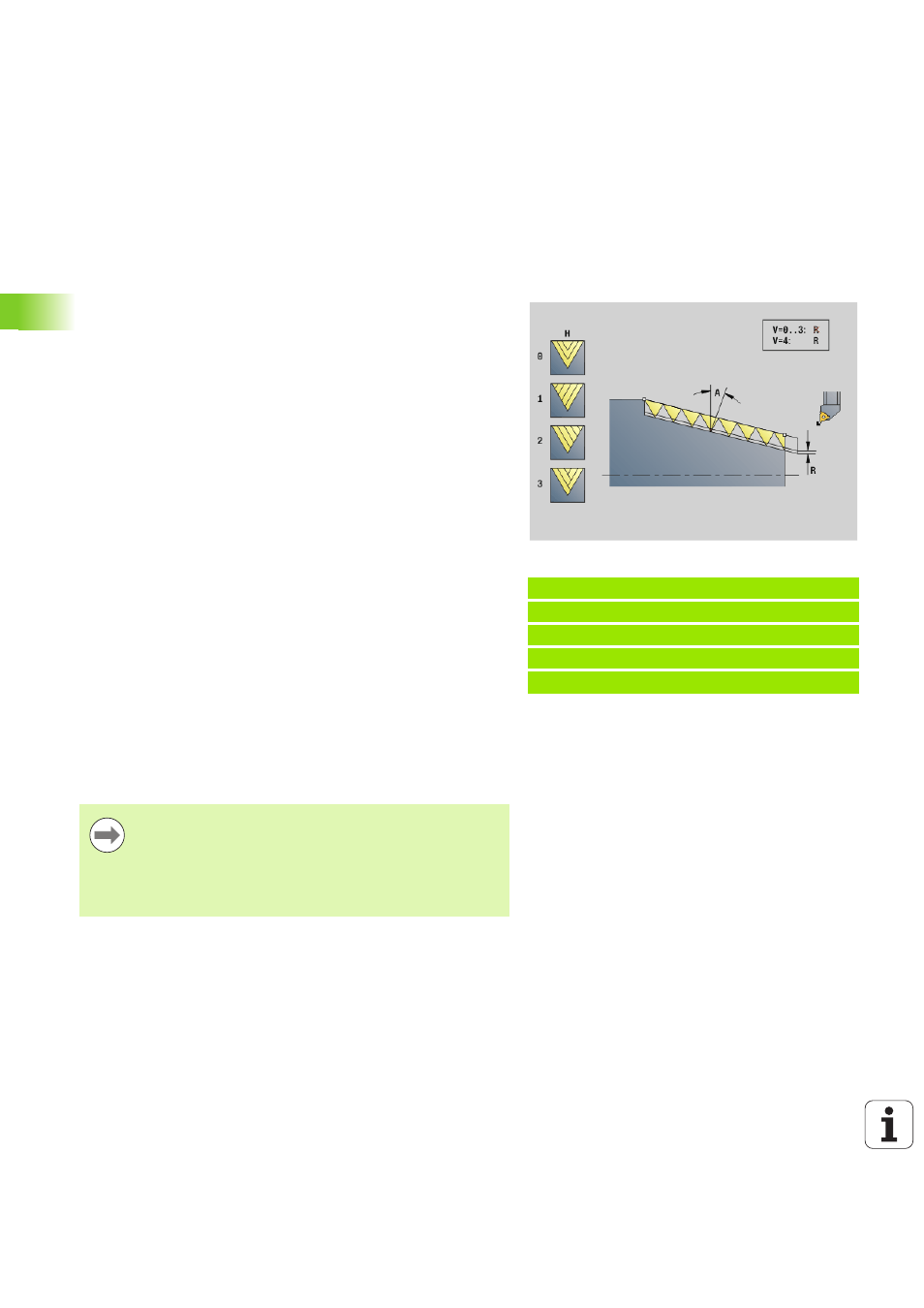

El ciclo determina el roscado a partir del "punto final de la rosca", la
"profundidad de rosca" y la posición actual de la herramienta.
Primera alimentación = "Resto" de la división profundidad de rosca/
profundidad de corte.
Roscado transversal: para el roscado transversal, utilizar G31 con
definición del contorno
W
Ángulo cónico (campo: –45° < W < 45°) – (por defecto: 0)
Posición de la rosca cónica en referencia al eje longitudinal o
transversal:
W\>0: contorno ascendente (en la dirección de mecanizado)
W<0: contorno descendente
Parámetro
Beispiel: G32
. . .
N1 T45 G97 S800 M3
N2 G0 X16 Z4
N3 G32 X16 Z-29 F1.5 [Rosca]
. . .
Parámetro
C
Ángulo inicial (el comienzo de la rosca está definido respecto a
elementos de contorno sin simetría de revolución) - (por
defecto: 0)
A
Ángulo de aproximación (por defecto: 30°)
R
Cortes restantes (por defecto: 0)
0: Subdivisión del "último corte" en 1/2, 1/4, 1/8 y
1/8 de dicho corte.
1: sin subdivisión del corte de material restante
E
Paso variable (actualmente sin efecto)
Q
Número de recorridos en vacío después del último corte (para
reducir la presión de corte en el fondo de la rosca ) - (por
defecto: 0)
D
Número de filetes para roscas de varias entradas
J
Dirección de referencia:
Sin datos: la dirección de referencia se determina a partir del
elemento de contorno.
J=0: Roscado longitudinal
J=1: Roscado transversal
"Parada de ciclo" - El Control numérico retira la
herramienta del filete de rosca y, una vez hecho esto,
detiene todos los movimientos. (Distancia de elevación:
parámetro de configuración del fabricante
cfgGlobalProperties-threadliftoff)
La corrección del avance no está activada.
Desarrollo del ciclo
1
Se calcula la subdivisión del corte.
2
Se realiza un corte de roscado.
3
Regresa con avance rápido y se alimenta la herramienta para el
corte siguiente.
4
Se repiten 2...3 hasta que se acaba el roscado.
5
Ejecuta los cortes en vacío.
6
Regresa al punto inicial.
