HEIDENHAIN MANUALplus 620, CNC PILOT 640 515
6.2 Cont
or
nos del plano XY

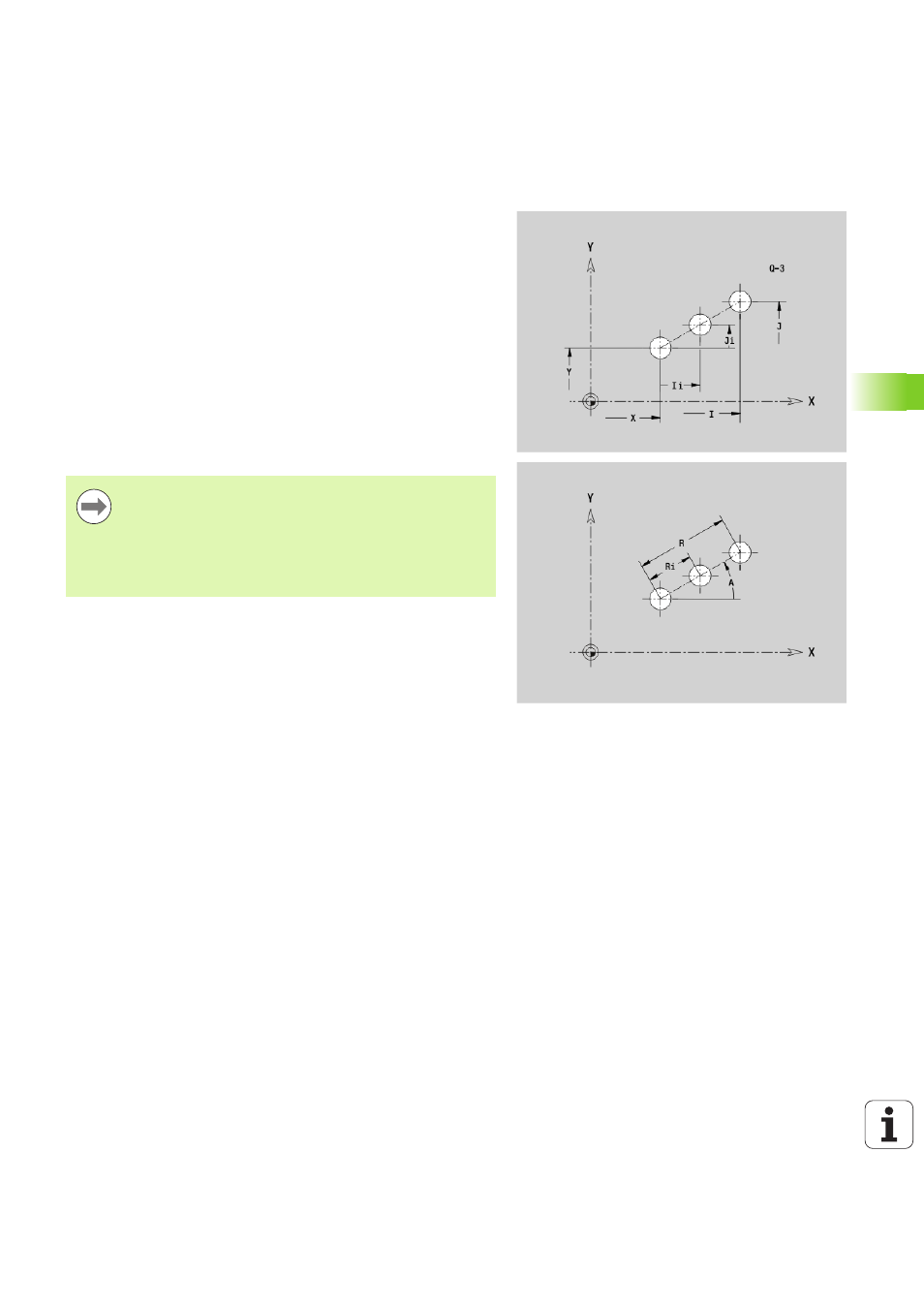

Modelo lineal en el plano XY G471-Geo
G471 define un modelo lineal en el plano XY. G471 actúa sobre el
taladro o figura definido en la frase siguiente (G370..375, G377).
Parámetro
Q
Número de figuras
X 1er punto del modelo (cota de radio)
Y 1er punto del modelo
I Punto final del modelo (dirección X; cota del radio)
J Punto final del modelo (dirección Y)
Ii Distancia entre dos figuras en dirección X
Ji Distancia entre dos figuras en dirección Y
A Angulo de posición del eje longitudinal del modelo
(referencia: eje X positivo)
R Longitud (longitud total del patrón)
Ri Distancia entre dos figuras (distancia entre modelos)
Instrucciones de programación
 Programar el taladro/figura en el bloque siguiente sin
centro.
 El ciclo de fresado (segmento de programa
MECANIZADO) llama, en el bloque siguiente, al taladro/
figura - no a la definición del patrón.
