128 Units smart.Turn
2.8 Units - Roscas
Unit "Rosca ICP"
La Unit crea una rosca interior/exterior de uno o de varios pasos en
dirección longitudinal o refrentada. El contorno sobre el cual se aplica
la rosca se define con ICP.
Unitname: G31_ICP / Ciclo: G31 (Véase la página 305)
Formulario ciclo
H
Tipo de decalaje (decalaje entre las distintas
alimentaciones en el sentido de corte)
 0: sin decalaje
 1: desde izquierda
 2: desde derecha
 3: alternando izquierda/derecha
V Tipo de aproximación (informaciones detalladas: Véase la
página 126)
 0: sección de arranque de viruta constante
 1: alimentación constante
 2: con subdivisión del corte de material restante
 3: sin subdivisión del corte de material restante
 4: como MANUALplus 4110
 5: alimentación constante (como en 4290)
 6: constante con restante (como en 4290)
A Ángulo de aproximación (Referencia eje X; 0°<A<60°; por
defecto 30°)
R Profundidad de corte de material restante (sólo con V=4)
C Ángulo inicial
D Número de filetes
Q Número de pasadas en vacío
Otros formularios: Véase la página 60
Acceso al banco de datos de tecnología
 Tipo de mecanizado: torneado de rosca
 Parámetros influidos: F, S

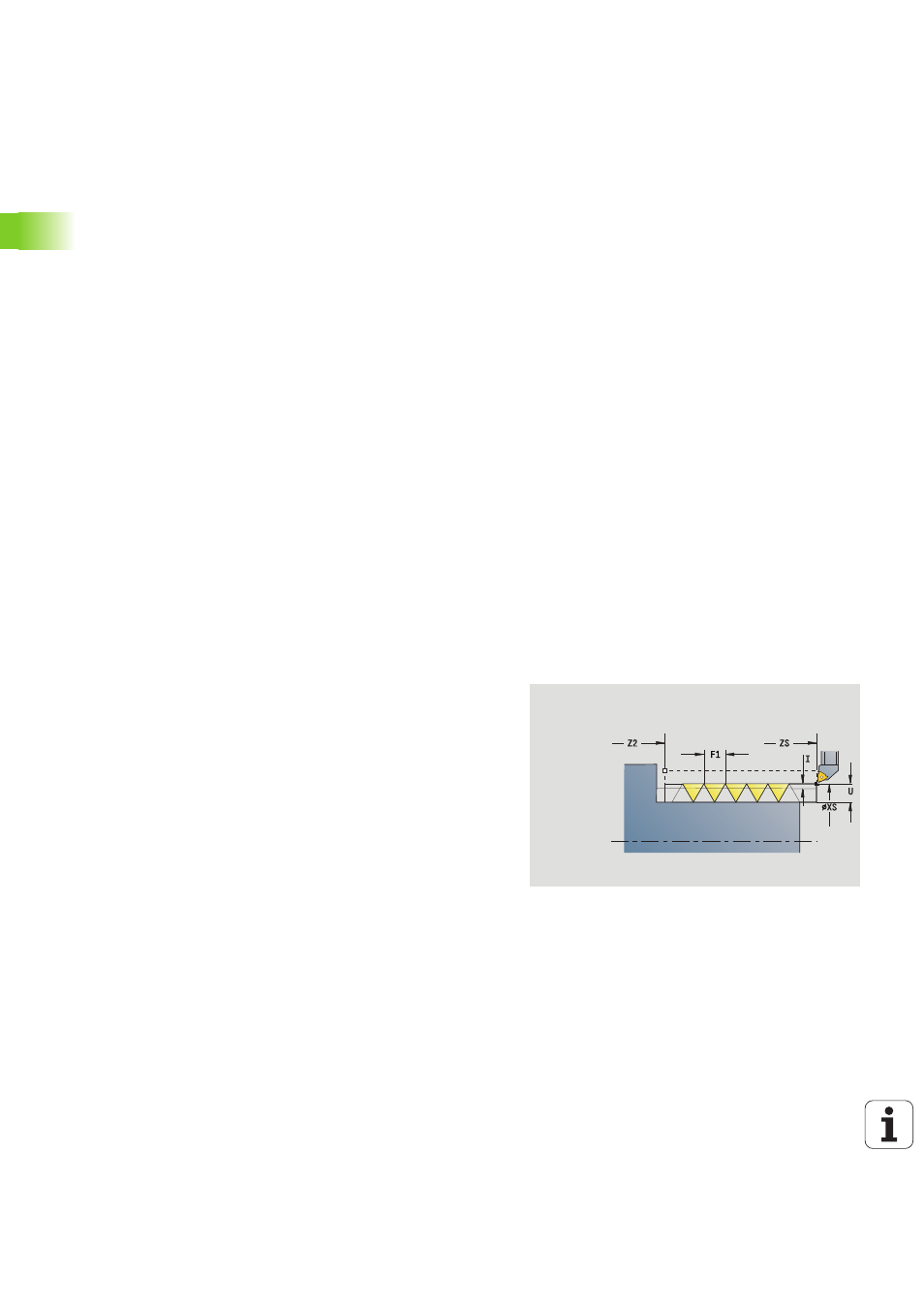

Formulario rosca
FK
Referencia de contorno: Véase la página 62
NS Número de frase inicial del contorno
NE Nº frase final contorno
O1 Mecanizar elemento forma
 0: sin mecanizado
 1: al principio
 2: al final
 3: al principio y al final
 4: sólo chaflán y redondeo
O Localización rosca
 0: Rosca interior (aproximación en +X)
 1: Rosca exterior (aproximación en -X)
