HEIDENHAIN MANUALplus 620, CNC PILOT 640 241
4.8 Cont
or
nos en superficie lat
e
ra
l

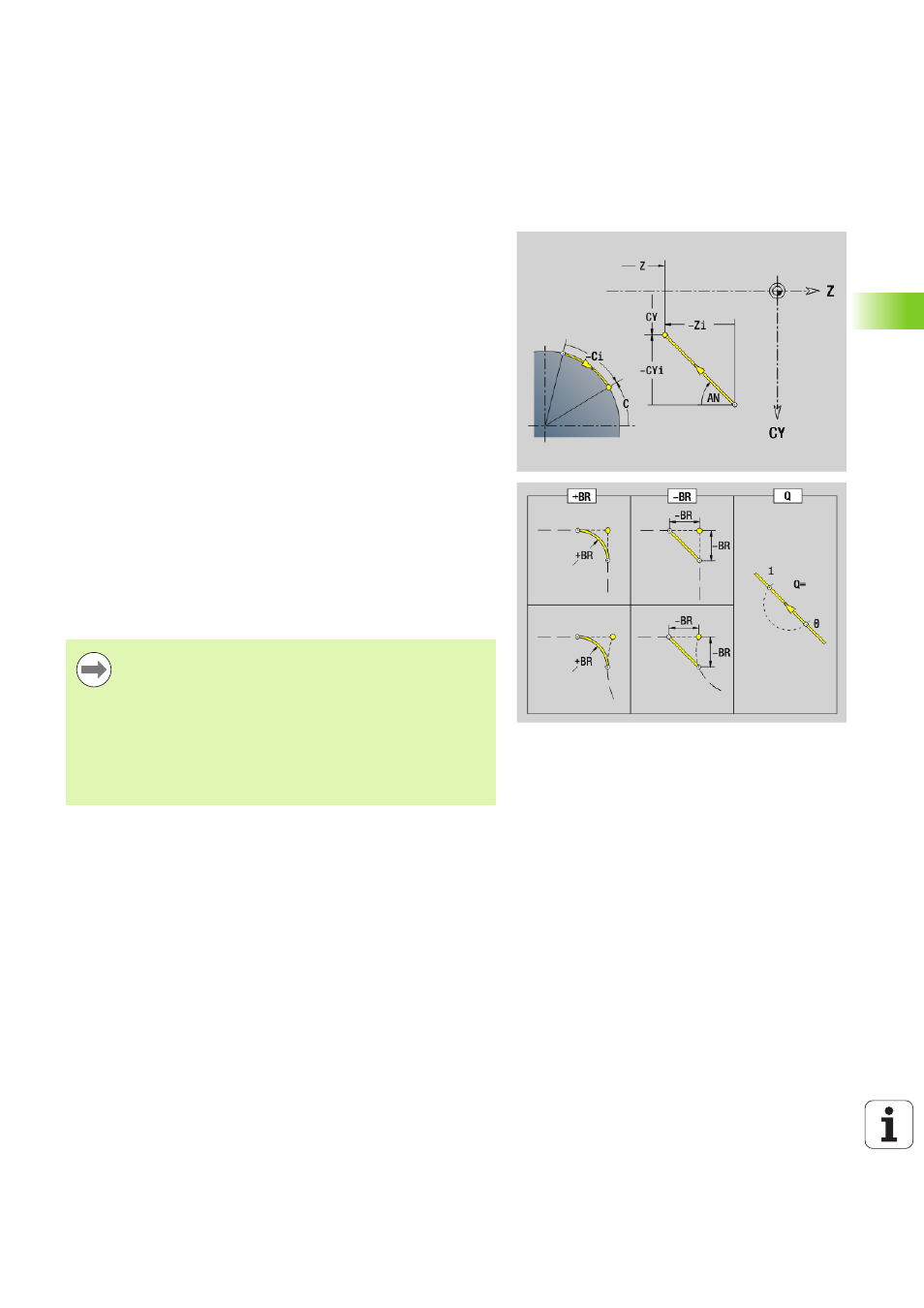

Recorrido del contorno de una superficie
cilíndrica envolvente G111-Geo
G111 define un recorrido en un contorno en superficie lateral.
Parámetro
Z
Punto final
C Punto final (ángulo final o ángulo polar)
CY Punto final como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
AN Ángulo respecto al eje Z
Q Punto de corte. Punto final, cuando el recorrido corta una recta
(por defecto: 0):
 Q=0: Punto de corte cercano
 Q=1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
PZ Punto final (radio polar)
AR Ángulo respecto al eje Z (AR corresponde a AN)
R Longitud (radio polar; referencia: último punto del contorno)
Programación
 Z, CY: en cotas absolutas, incrementales, con
automantenimiento (comportamiento modal) o "?"
 C: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
 ARi: Ángulo respecto al elemento precedente
 ANi: Ángulo al elemento siguiente
 Programar o bien Z, C o bien Z, CY
