Fresado de cajeras, acabado G846
G846 realiza el acabado de contornos cerrados.
Si la cajera consta de varios segmentos, G846 tiene en cuenta todas
las áreas de la cajera.
La dirección de fresado se modifica con el sentido de rotación del
fresado H
, la dirección del mecanizado Q y el sentido de giro de la
fresa (véase la siguiente tabla).

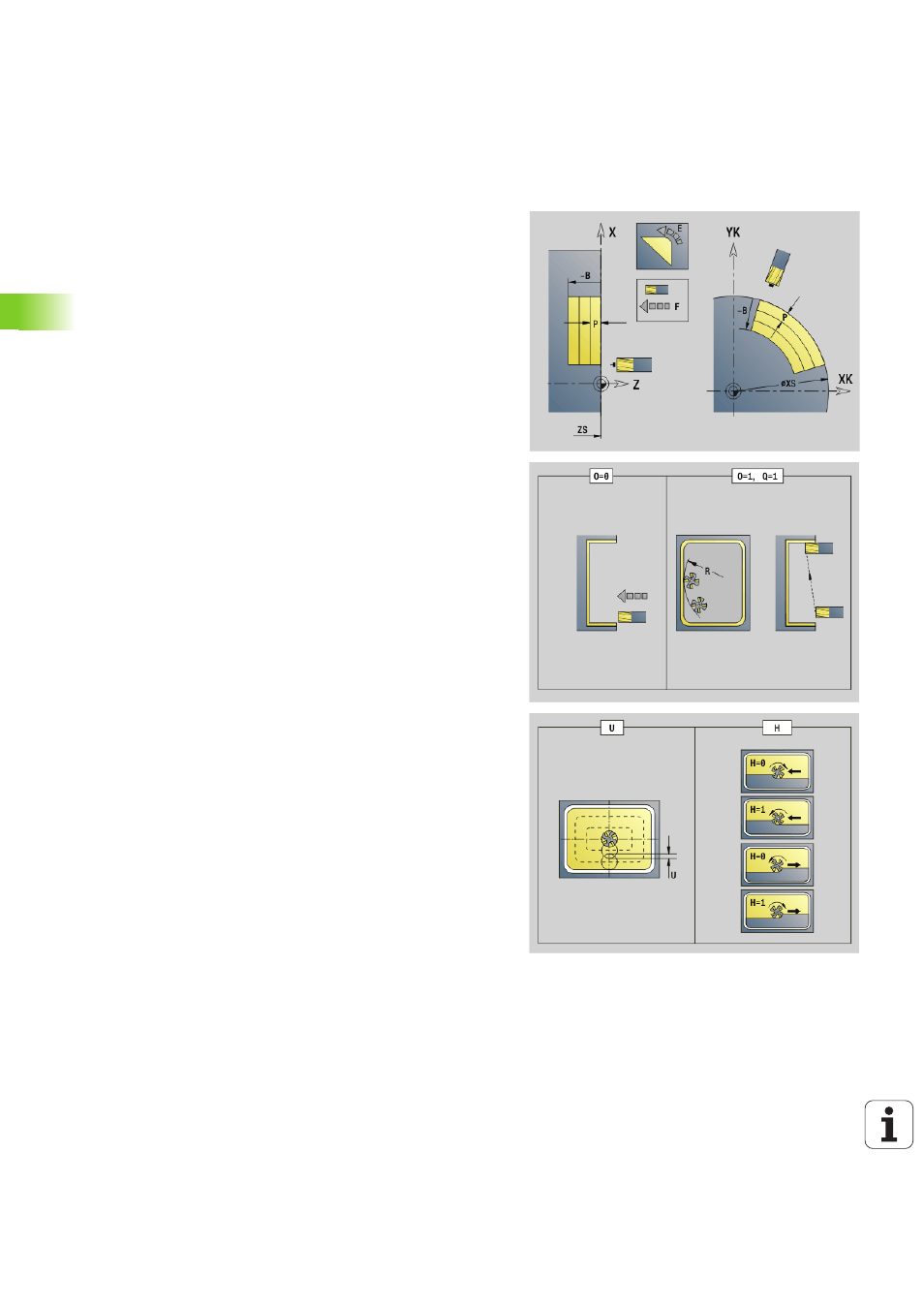

Parámetros - Acabado
ID
Contorno de fresado - Nombre del contorno que se debe fresar
NS Número de frase inicial del contorno
 Figuras: número de bloque de la figura
 Contorno libre cerrado: un elemento de contorno (no el
punto de partida)
B Profundidad de fresado (por defecto: profundidad tomada de la
descripción del contorno)
P Alimentación (máxima) (por defecto: fresado en una sola
alimentación)
XS Canto superior de fresado superficie lateral (sustituye el plano
de referencia tomado de la descripción del contorno)
ZS Canto superior de fresado superficie frontal (sustituye el plano
de referencia tomado de la descripción del contorno)
R Radio del arco de entrada/salida (por defecto: 0)
 R=0: La aproximación al elemento de contorno se realiza
directamente. La alimentación tiene lugar en el punto de
aproximación por encima del plano de fresado y a
continuación se realiza la alimentación vertical en
profundidad.
 R\>0: La fresa recorre un arco de entrada/salida con
transición tangencial al elemento de contorno.
U Factor de solapamiento (mínimo). Establece el solapamiento
de las trayectorias de fresado (por defecto: 0,5).
Solapamiento = U*diámetro de fresa
V Factor de rebasamiento - en el mecanizado con eje C no tiene
función alguna
H Dirección de desarrollo del fresado (por defecto: 0)
 0: Marcha inversa
 1: Marcha sincron.
F Avance de alimentación en profundidad (por defecto: avance
activo)
E Avance reducido para elementos circulares (por defecto:
avance actual)
RB Plano de retroceso (por defecto: vuelta a la posición de partida)
 Superficie frontal o posterior: posición de retroceso en
dirección Z
 Superficie lateral: posición de retroceso en dirección X (cota
de diámetro)
