HEIDENHAIN MANUALplus 620, CNC PILOT 640 151
2.1
0
Units – F
resar superficie lat
e
ra
l

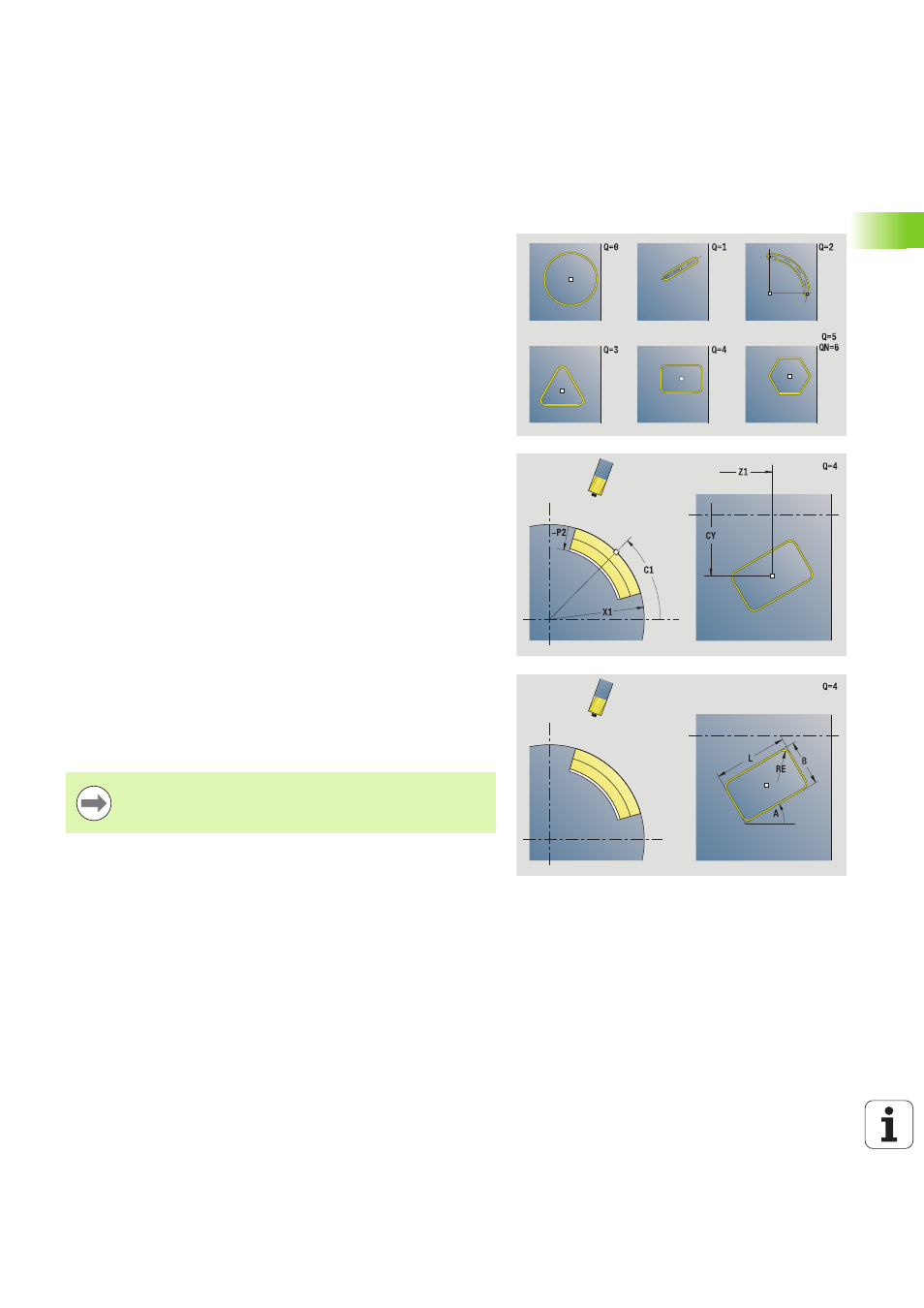

Unit "Fresado de contorno de figuras en
superficie lateral"
La Unit fresa el contorno definido con Q en la superficie lateral.
Unitname: G840_Fig_Lat_C / Ciclo: G840 (Véase la página 365)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: fresado
 Parámetros influidos: F, S, FZ, P
Formulario figura
Q
Tipo de figura
 0: Círculo completo
 1: ranura lineal
 2: ranura circular
 3: triangulo
 4: Rectangular / cuadrado
 5: Polígono
QN Número de vértices del polígono - Sólo con Q=5 (polígono)
Z1 Centro de figura
C1 Ángulo del centro de la figura
CY Desarrollo de centro de figura
X1 Arista superior de fresado
P2 Profundidad de la figura
L Longitud de arista / Entrecaras
 L\>0: Longitud de arista
 L0: Entrecaras (diámetro de círculo interior) del polígono
B Ancho de rectángulo
RE Radio de redondeo
A Ángulo respecto al eje Z
Q2 Sentido de giro de la ranura - sólo con Q=2 (ranura circular)
 cw: en sentido horario
 ccw: en sentido antihorario
W Ángulo punto final ranura - sólo con Q=2 (ranura circular)
Programe sólo los parámetros relevantes para el tipo de
figura seleccionado.
