538 Programación DIN para el eje Y
6.7 Ciclos de fr
esado eje Y

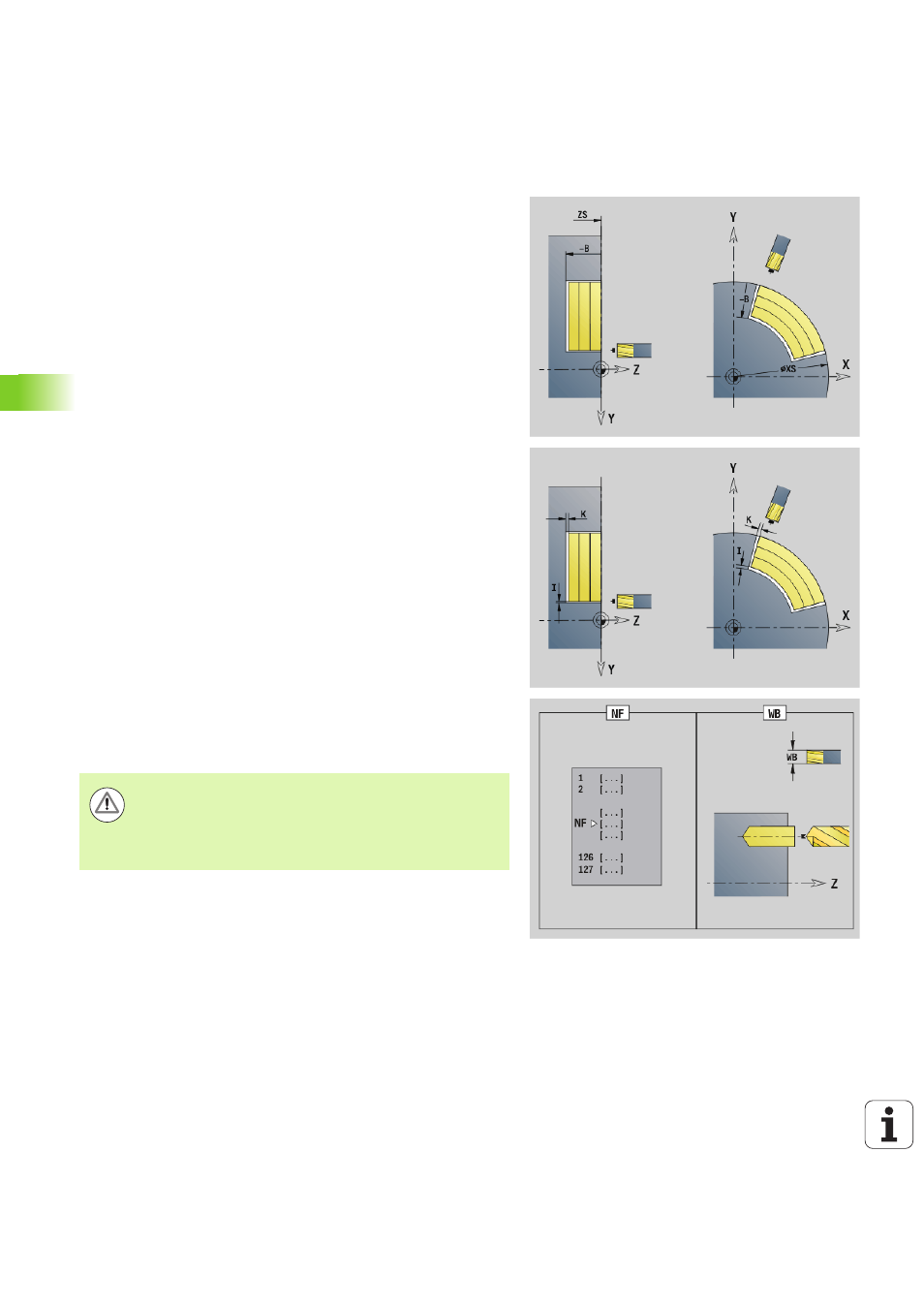

G845 (eje Y) – calcular posiciones de pretaladrado
El "G845 A1 .." calcula las posiciones de pretaladrado y memoriza la
referencia indicada en "NF". El ciclo tiene en cuenta el diámetro de la
herramienta activa al calcular las posiciones de pretaladrado. Por ello
cambiar el taladro antes de llamar a "G845 A1 ..". Programar sólo los
parámetros indicados en la siguiente tabla.
Véase también:
 G845 – Nociones básicas: página 537
 G845 – Fresado: página 539
Parámetro – calcular posiciones de pretaladrado
ID
Contorno de fresado - Nombre del contorno que se debe fresar
NS Número de frase inicial del contorno
 Figuras: número de bloque de la figura
 Contorno libre cerrado: un elemento de contorno (no el
punto de partida)
B Profundidad de fresado (por defecto: profundidad tomada de la
descripción del contorno)
XS Canto superior de fresado superficie lateral (sustituye el plano
de referencia tomado de la descripción del contorno)
ZS Canto superior de fresado superficie frontal (sustituye el plano
de referencia tomado de la descripción del contorno)
I Sobremedida en dirección X (cota de radio)
K Sobremedida en la dirección Z
Q Dirección de mecanizado (por defecto: 0)
 0: de dentro a fuera
 1: de fuera a dentro
A Ejecución "calcular posiciones de pretaladrado": A=1
NF Marca de posición - Referencia, desde la que el ciclo guarda las
posiciones de pretaladrado [1..127].
WB (Longitud de profundización) Diámetro de la fresa
 El G845 sobrescribe posiciones de pretaladrado, que
aún están memorizadas bajo la referencia "NF".
 El parámetro "WB" se utiliza tanto al calcular posiciones
de pretaladrado como al fresar. Al calcular posiciones de
pretaladrado "WB" describe el diámetro de la fresa.
