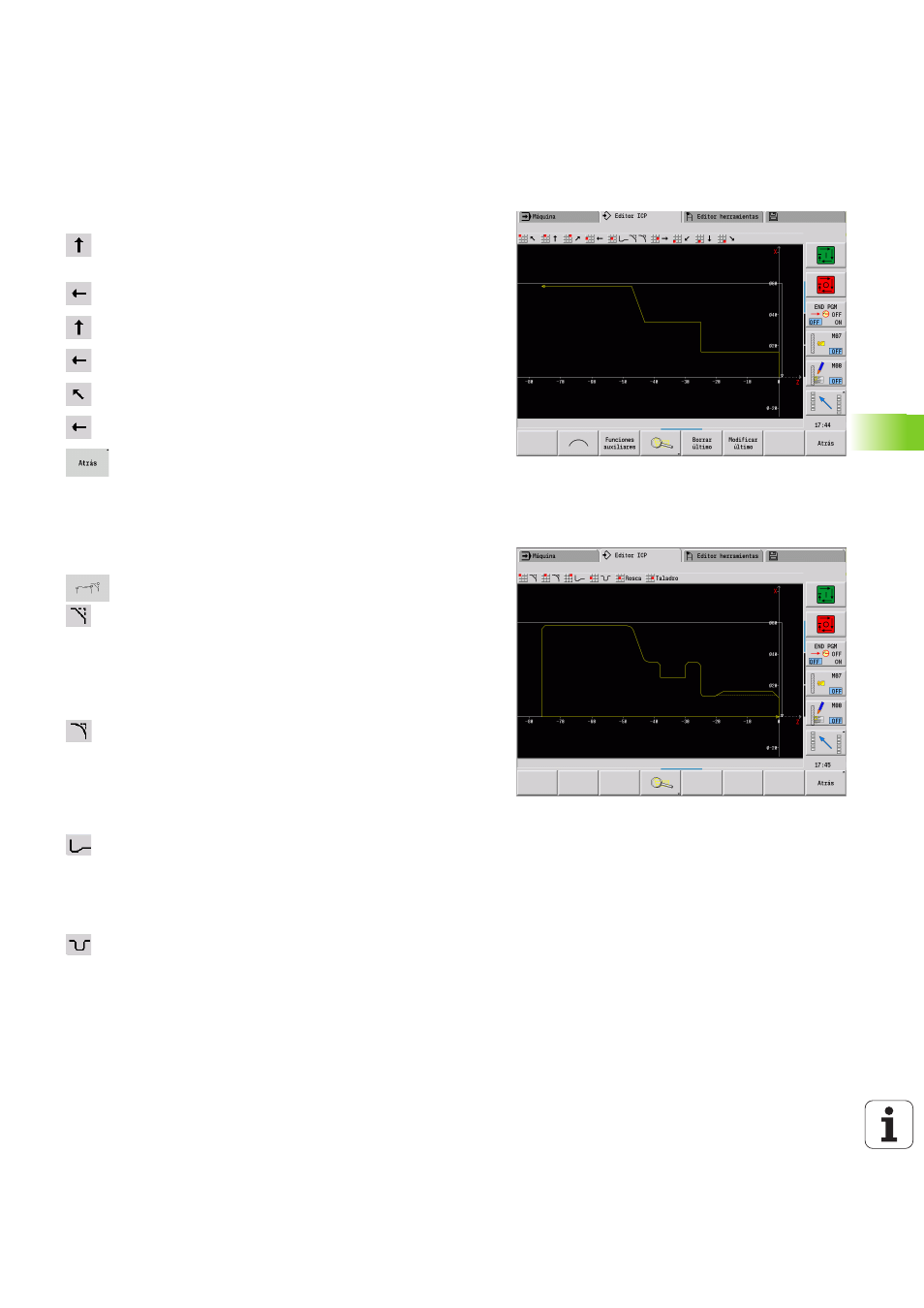

5 Ejemplo
Definir el contorno básico
 Seleccionar "ICP \> Pieza acabada (\> Contorno)".
 Registrar el punto de inicio del contorno X = 0; Z = 0 y
punto final del elemento X = 16
 Introducir Z = –25
 Introducir X = 35
 Introducir Z = –43
 Introducir X = 58; W = 70
 Introducir Z = –76
 Pulsar la softkey "Atrás": retrocede un nivel del menú
Definición de elementos de forma
Chaflán "Esquina vástagos roscados":
 Seleccionar elemento de forma
 Seleccionar "Forma \> Bisel"
 Seleccionar "Esquina vástagos roscados"
 Ventana de diálogo "Chaflán": anchura del chaflán =
3 mm
Redondeos:
 Seleccionar "Forma \> Redondeo"
 Seleccionar "Esquinas para redondeo"
 Ventana de diálogo "Redondeo": radio de redondeo =
2 mm
Tallado libre:
 Seleccionar "Forma \> Tallado libre \> Tallado libre en
forma de G"
 Seleccionar "Esquina para tallado libre"
 Ventana de diálogo "Tallado libre en forma DIN 76"
Profundización:
 Seleccionar "Forma \> Profundización \>
Profundización estándar/ G22"
 Seleccionar "Elemento de base para el tronzado"
 Ventana de diálogo "Profundización estándar / G22":
 Esquina interior (Z) = 25 mm
 Esquina interior (Ki) = –8 mm
 Diámetro del tronzado = 25 mm
 Rad./Chaflán exterior (B) = -1 mm
