HEIDENHAIN MANUALplus 620, CNC PILOT 640 525
6.3 Cont
or
nos en plano YZ

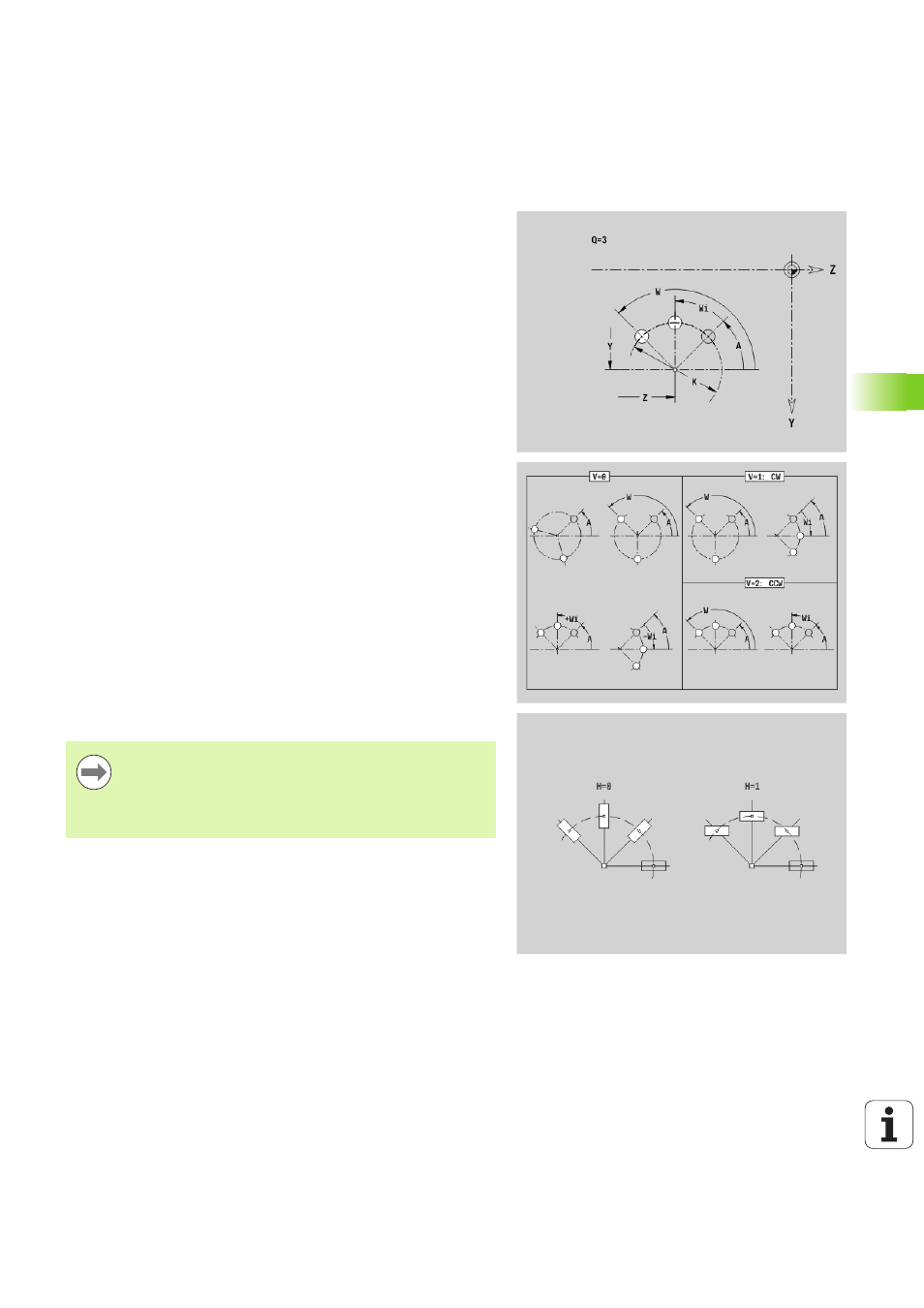

Modelo circular en el plano YZ G482-Geo
G482 define un modelo circular en el plano YZ. G482 actúa sobre la
figura definida en la frase siguiente (G380..385, G387).
Parámetro
Q
Número de figuras
K Diámetro (Diámetro del patrón o modelo)
A Ángulo inicial - posición de la primera figura; referencia: eje Z
(por defecto: 0°)
W Ángulo final - posición de la última figura; referencia: eje Z (por
defecto: 360°)
Wi Ángulo entre dos figuras
V Sentido – Orientación (por defecto: 0)
 V=0, sin W: reparto por el círculo completo
 V=0, con W: Reparto por un arco de círculo más grande
 V=0, con Wi: el signo de Wi determina el sentido (Wi<0: en
sentido horario)
 V=1: con W: en sentido horario
 V=1, con Wi: sentido horario (signo de Wi no tiene
significado)
 V=2: con W: en sentido antihorario
 V=2, con Wi: en sentido antihorario (el signo de Wi no es
relevante)
Y Centro del patrón
Z Centro del patrón
H Orientación de las figuras (por defecto: 0)
 0: Orientación normal, las figuras se giran en torno del al
centro del círculo (rotación)
 1: Orientación original, la posición de la figura referida al
sistema de coordenadas permanece invariable (traslación)
 Programar el taladro/figura en el bloque siguiente sin
centro. Excepción ranura circular.
 El ciclo de fresado (segmento de programa
MECANIZADO) llama, en el bloque siguiente, al taladro/
figura - no a la definición del patrón.
