HEIDENHAIN MANUALplus 620, CNC PILOT 640 215
4.4 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

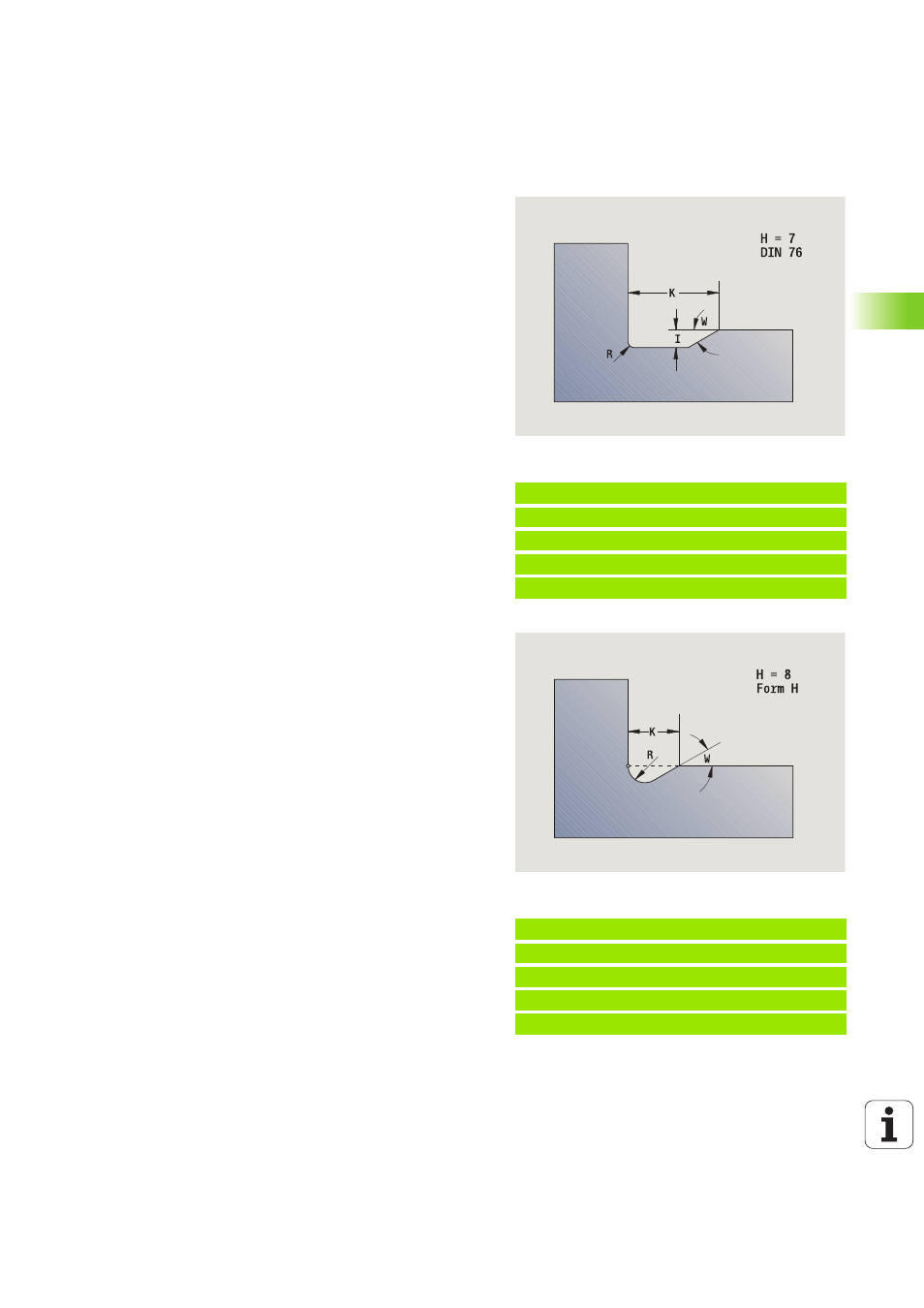

Tallado DIN 76 (H=7)
Programe únicamente FP, ya que todos los demás valores, si no se
programan, se toman de la tabla de la norma en función del paso de
rosca.
Tallado forma H (H=8)
Si no se introduce el ángulo W, éste se calcula en base a K y R. En tal
caso, el punto final de la entalladura se encuentra en el "punto de la
esquina del contorno".
Beispiel: Llamada a G25-Geo DIN 76
. . .
N.. G1 Z-15 [Elemento longitudinal]
N.. G25 H7 FP2 [DIN 76]
N.. G1 X20 [Elemento plano]
. . .
Parámetro
H
Forma de entalladura DIN 76: H=7
I Profundidad de profundización (cota de radio)
K Anchura de entalladura
R Radio de la entalladura en ambas esquinas de la misma (por
defecto: R=0,6*I)
W Ángulo de entalladura (por defecto: 30°)
FP Paso de rosca
BE, BF, BD, BP y BH (véase "Atributos de mecanizado para los
elementos de forma" en la página 202)
Beispiel: Llamada a G25-Geo forma H
. . .
N.. G1 Z-15 [Elemento longitudinal]
N.. G25 H8 K4 R1 W30 [Forma H]
N.. G1 X20 [Elemento plano]
. . .
Parámetro
H
Forma de entalladura H: H=8
K Anchura de entalladura
R Radio de entalladura - sin datos: el elemento circular no se
mecaniza
W Ángulo de profundización - ningún dato: se calcula W
BE, BF, BD, BP y BH (véase "Atributos de mecanizado para los
elementos de forma" en la página 202)
