HEIDENHAIN MANUALplus 620, CNC PILOT 640 217
4.4 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

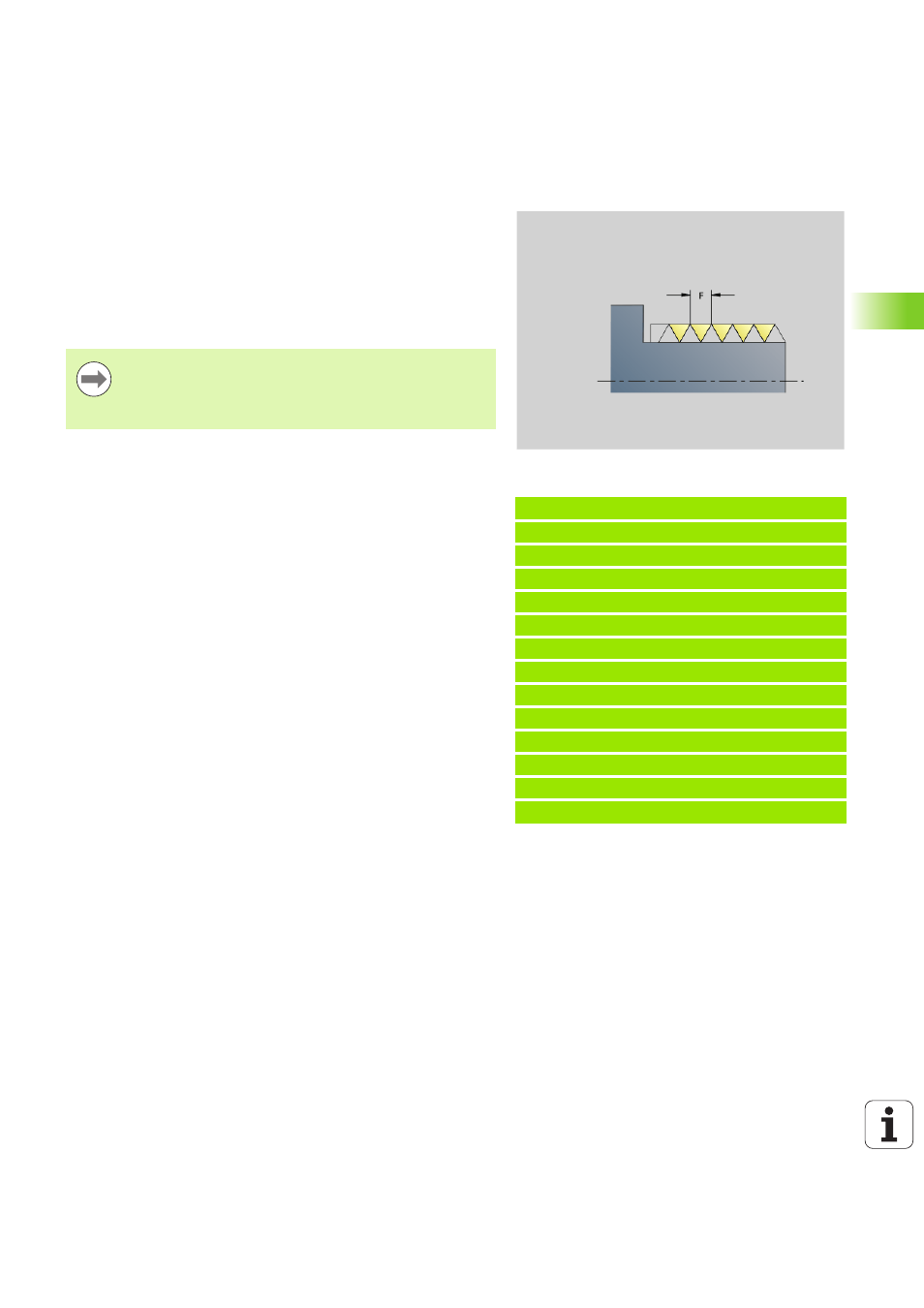

Roscado (estándar) G34-Geo
G34 define roscados interiores o exteriores sencillos o concatenados
(rosca fina métrica ISO DIN 13, línea 1). El Control numérico calcula
todos los valores necesarios.
Los roscados concatenados se encadenan mediante la programación
de varios bloques G01/G34 sucesivos.
Beispiel: G34
. . .
PIEZA ACABADA
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G34 [métrica ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G34 F1.5 [Rosca fina métrica ISO]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Parámetro
F
Paso de rosca (por defecto: paso tomado de la tabla de la norma)
 Antes de G34 o en un bloque NC con G34 debe
programarse como elemento de referencia un elemento
lineal de contorno.
 Mecanizar la rosca con G31.
