HEIDENHAIN MANUALplus 620, CNC PILOT 640 439
4.35 F
unciones G de contr
o
les ant
e
ri
or
es

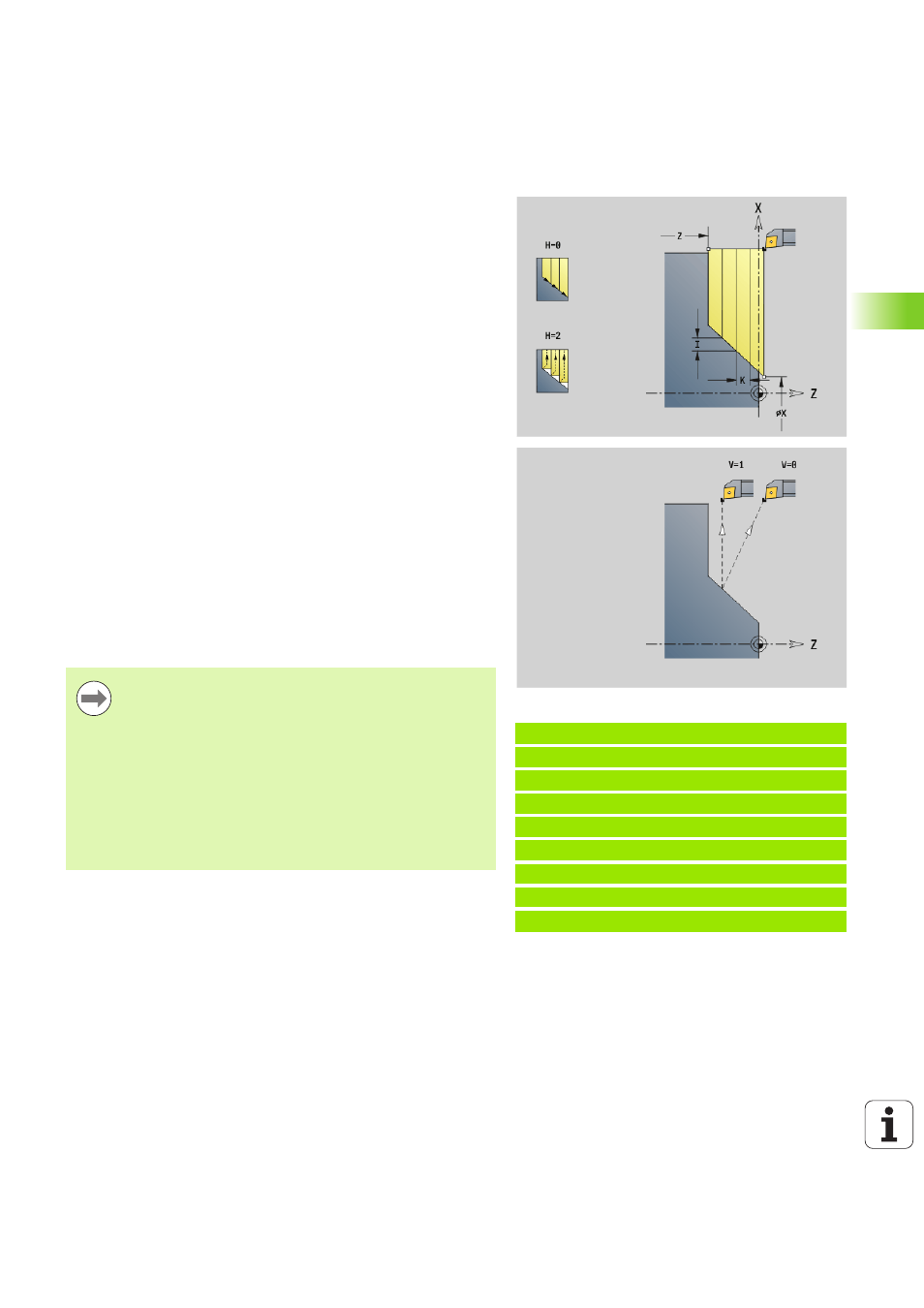

Refrentado sencillo G82
G82 desbasta la zona de contorno descrita por la posición actual de la
herramienta y "X, Z". En una superficie oblicua, el ángulo se define con
I y K.
El Control numérico identifica un mecanizado exterior/interior a partir
de la ubicación del punto final. La subdivisión del corte se calcula de
modo que se evite un "corte con roces" y que la alimentación calculada
sea <="K".
Beispiel: G82
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G82 X20 Z-15 I4 K4 Q0
N4 G0 X120 Z-15
N5 G82 X50 Z-26 I2 K-4 Q1
N6 G0 X120 Z-26
N7 G82 X80 Z-45 K4 Q1
. . .
Parámetro
X
Punto final del contorno X (cota de diámetro)
Z Punto inicial del contorno
I Decalaje en dirección X (por defecto: 0)
K Alimentación máxima en Z
Q Función G Alimentación (por defecto: 0)
 0: Alimentación con G0 (avance rápido)
 1: Alimentación con G1 (avance activo)
V Tipo de retirada (por defecto: 0)
 0: Retorno al punto inicial del ciclo en X y último diámetro de
elevación en Z.
 1: retorno al punto inicial del ciclo
H Tipo de alejamiento (por defecto: 0)
 0: mecaniza tras cada corte a lo largo del contorno
 2: se eleva con un ángulo de 45° - sin alisamiento del
contorno
 Programación X, Z: en cotas absolutas, incrementales
o autoretención
 La corrección del radio de filo de cuchilla no se ejecuta.
 Distancia de seguridad después de cada corte: 1mm.
 Una sobremedida G57
 se compensa en función del signo (por lo cual no son
posibles las sobremedidas en los mecanizados
interiores)
 se mantiene activa después de finalizar el ciclo
 No se compensa una sobremedida G58.
