520 Programación DIN para el eje Y
6.3 Cont
or
nos en plano YZ

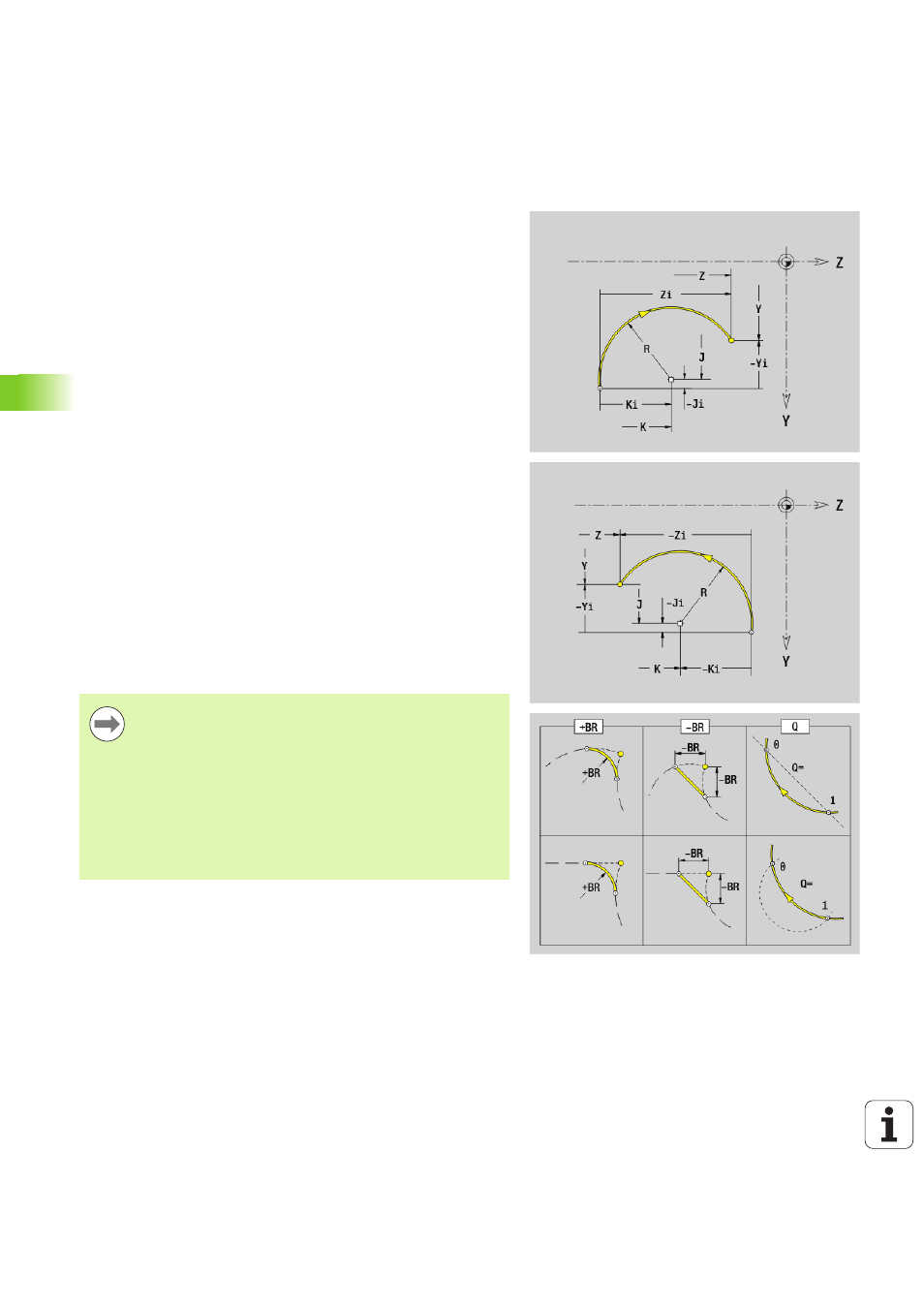

Arco de círculo en el plano YZ G182/G183-Geo
G182/G183 definen un arco de círculo en un contorno en el plano YZ.
Sentido de giro: véase imagen de ayuda
Parámetro
Y
Punto final (cota del radio)
Z Punto final
R Radio
J Punto central (dirección Y)
K Punto central (dirección Z)
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
PZ Punto final (radio polar; referencia: punto cero de la pieza)
W Punto final (ángulo polar; referencia: punto cero de la pieza)
PM Centro (radio polar; referencia: punto cero de la pieza)
WM Centro (ángulo polar; referencia: punto cero de la pieza)
AR
Ángulo inicial (ángulo de tangente respecto al eje de giro)
AN Ángulo final (ángulo de tangente respecto al eje de giro)
Programación
 Y, Z: en cotas absolutas, incrementales, autoretención o
"?"
 J, K: en cotas absolutas o incrementales
 PZ, W, PM, WM: en cotas absolutas o incrementales
 ARi: Ángulo respecto al elemento precedente
 ANi: Ángulo al elemento siguiente
 El punto final no puede coincidir con el punto inicial (no
es un círculo completo).
